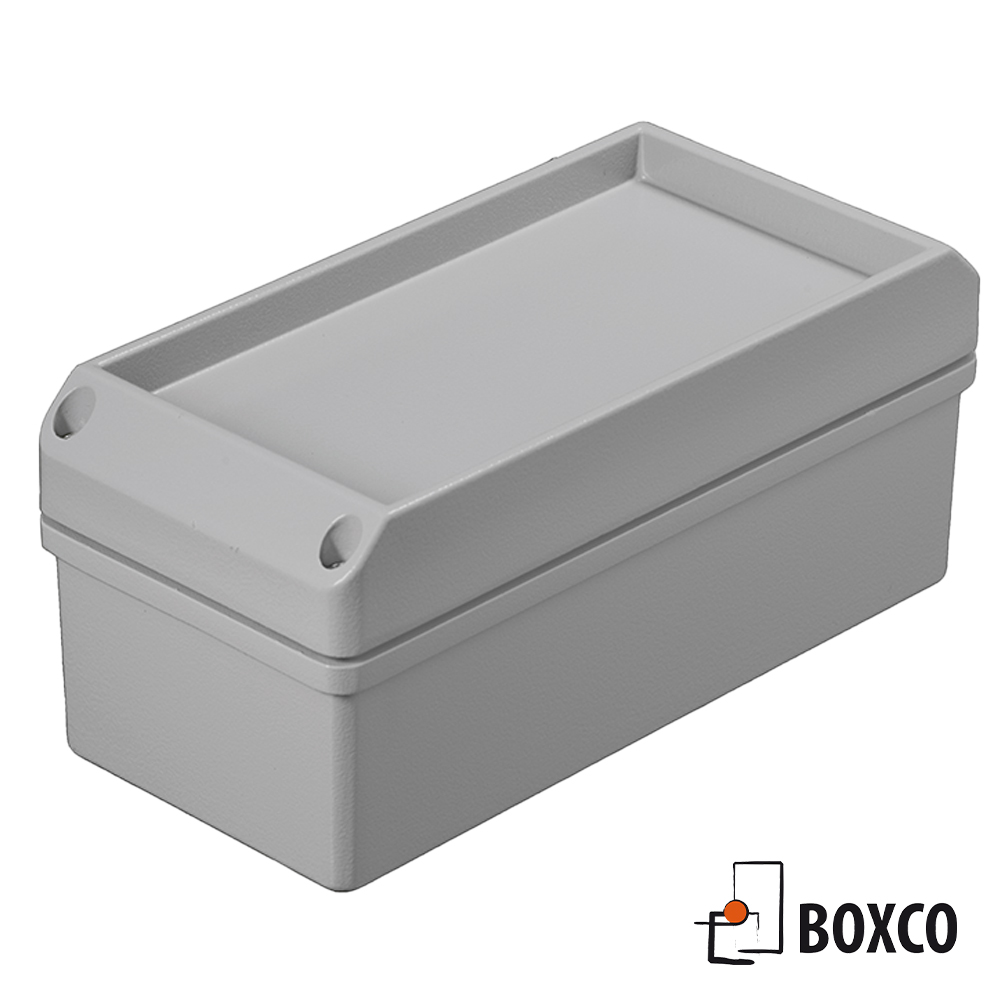

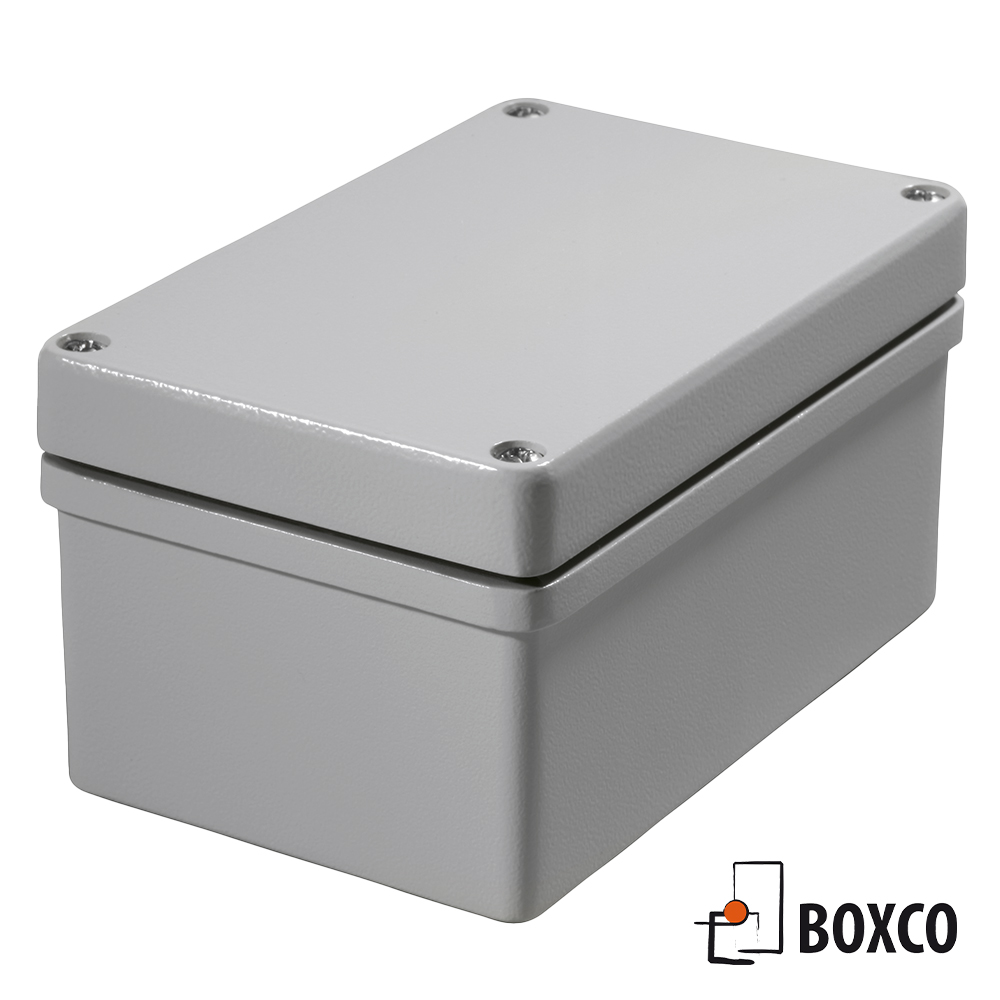

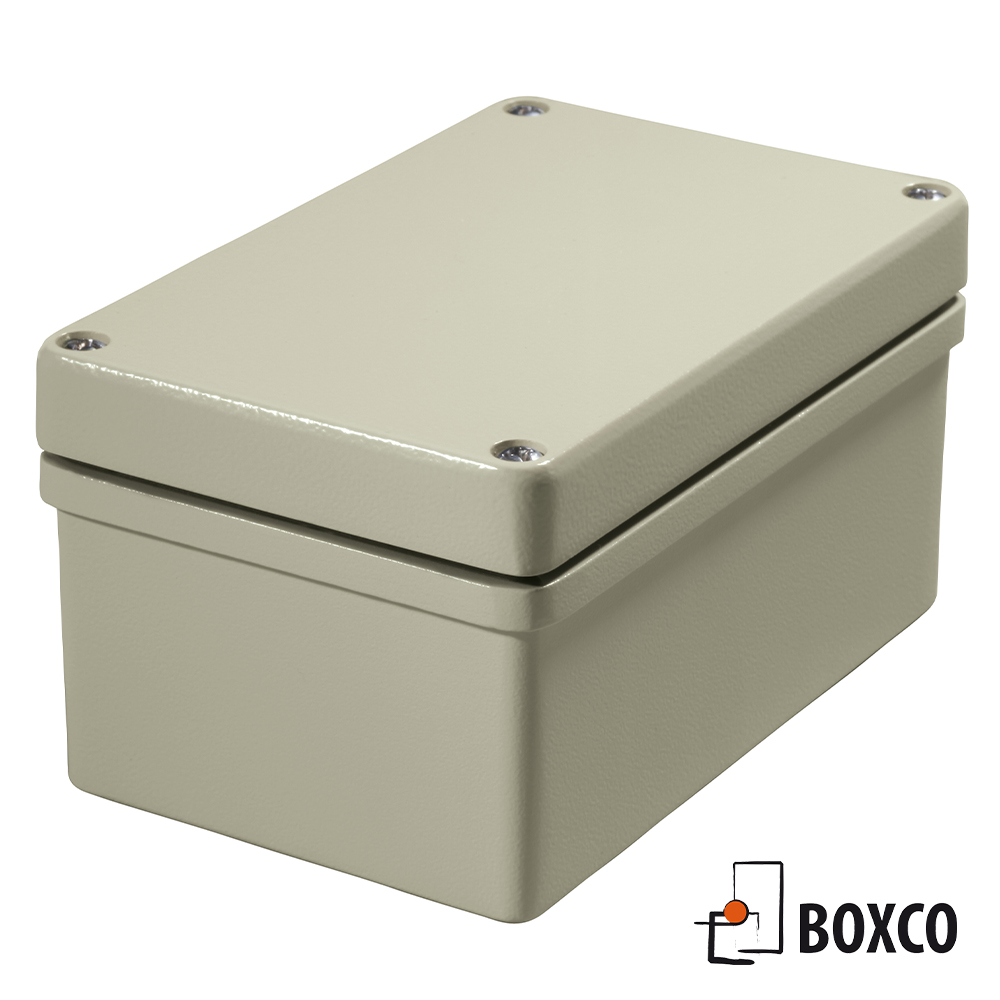

conFORM

Innovativ aluminiumkapsling från Rolec med integrerat EMC skydd. Fastsättningsmåtten är kompatibla med ”standard” kapslingar typ aluKOM.
Tillgänglig i 14 storlekar.

Kategori: Aluminium

Ladda ner produktkatalog

Aluminiumgehaeuse-conFORM-Rolec_TitleImageWide_TitleImageWide


Egenskaper

Lådmaterial
Aluminium tryckgods legering:
EN AC-44300 DIN EN 1706
(GD Al Si 12/DIN 1725). Deformeringsgrad 1° - Räta innermått minskar 1° mot lådans botten.
Fastmonterade lockskruvar
Rostfritt stål 1.4567.
Integrerat lockfäste
PP (Polypropylen).
På begäran: Aluminium, silver eloxerad.
Yttre gångjärn
Utan synliga yttre skruvar, aluminium, silver eloxerad.
Montageplåt
Galvaniserat stål.
Skyddsklass
IP 66/EN 60529
På begäran: IP 69K/DIN 40050
Packning
TPE-packning (-40°C till +120°C), silikonfri,
På begäran: Silikonpackning (-50°C till +140°C)
Färg
Pulverlackerad i RAL 7032 silvergrå

Teknisk data

Serie: conFORM
Skyddsklass: IP 67 / EN 60529

Lådstorlek:14
 olika mått från 79 x 84 x 44mm till 268 x 168 x 100mm
Användningsområden:
Maskinteknik, Styrteknik, Reglerteknik, utomhusbruk

  1. Integrerat EMC skydd via smart "tand system"
  2. Integrerade lockfästen
  3. Yttre gångjärn utan synliga skruvar

Certifieringar


MontageplattaSilikonpackningYttre montagefötterKromatiseringKorrosionsskyddDIN skenaGångjärnInstallationskit för panelmontageLockfästeEMC avskärmningPLUS IP67Ladda ner ritning

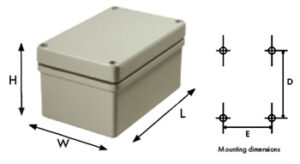

Typeart.nrL (mm)W (mm)H (mm)DEVikt (g)MDAKLTSEMDHEMCPLUSCAD
EKF 081111.081.0007984446352260checkcheckcheckcheckcheckcheckcheckcheckclosethumbnailscheckdownload
EKF 082111.082.000129844411352408checkcheckcheckcheckcheckcheckcheckcheckclosethumbnailscheckdownload
EKF 083111.083.000179844416352538checkcheckcheckcheckcheckcheckcheckcheckclosethumbnailscheckdownload
EKF 121111.121.000127.5125.56010682880checkcheckcheckcheckcheckcheckcheckcheckclosethumbnailscheckdownload
EKF 123111.123.000226.5126.560204821150checkcheckcheckcheckcheckcheckcheckcheckclosethumbnailscheckdownload
EKF 161111.161.000166166601401101320checkcheckcheckcheckcheckcheckcheckcheckclosethumbnailscheckdownload
EKF 162111.162.000268168602401101880checkcheckcheckcheckcheckcheckcheckcheckclosethumbnailscheckdownload
EK 081110.081.0007984676352320checkcheckcheckcheckcheckcheckcheckcheckcheckthumbnailscheckdownload
EK 082110.082.000129846711352514checkcheckcheckcheckcheckcheckcheckcheckcheckthumbnailscheckdownload
EK 083110.083.000179846716352666checkcheckcheckcheckcheckcheckcheckcheckcheckthumbnailscheckdownload
EK 121110.121.000127.5125.590106821050checkcheckcheckcheckcheckcheckcheckcheckcheckthumbnailscheckdownload
EK 123110.123.000226.5126.590204821386checkcheckcheckcheckcheckcheckcheckcheckcheckthumbnailscheckdownload
EK 161110.161.0001661661001401101550checkcheckcheckcheckcheckcheckcheckcheckcheckthumbnailscheckdownload
EK 162110.162.0002681681002401102128checkcheckcheckcheckcheckcheckcheckcheckcheckthumbnailscheckdownload
