• mobilcaseA

mobilCASE

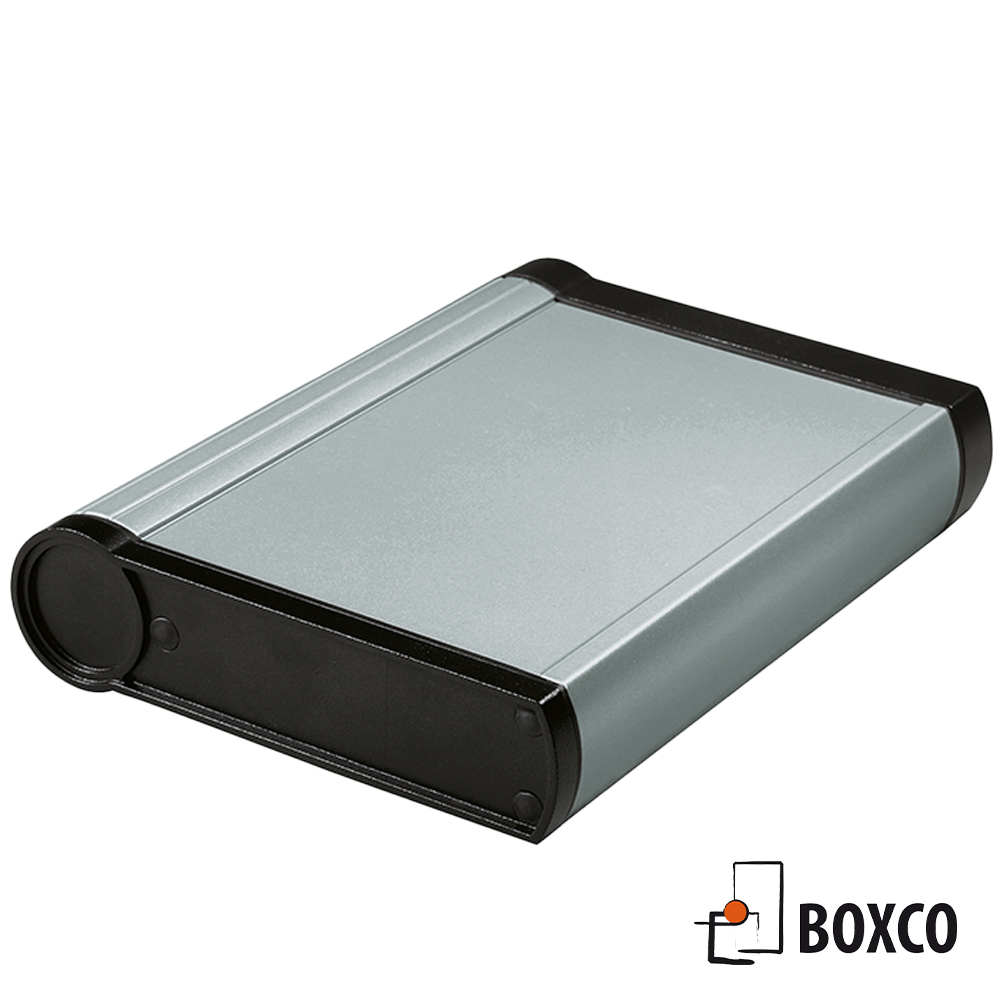

Estetisk designad kapsling av aluminiumprofiler för mobila applikationer. Integrerat batteripack i gavel. För instrument och industriell elektronik. Tillgänglig i 3 bredder och oändliga längder.



Kategori: Kommando - Display


Egenskaper

Serie: mobilCASE

Låda:

För kretskortbredder 80/100(Europakort)/130mm per 2 standardlängder, som sluten eller delad profil finns tillgänglig, övriga längder på förfrågan.
Användningsområden:
Mobil data- och mätutrustningsteknik, styrteknik, laboratorie- och medicinteknik

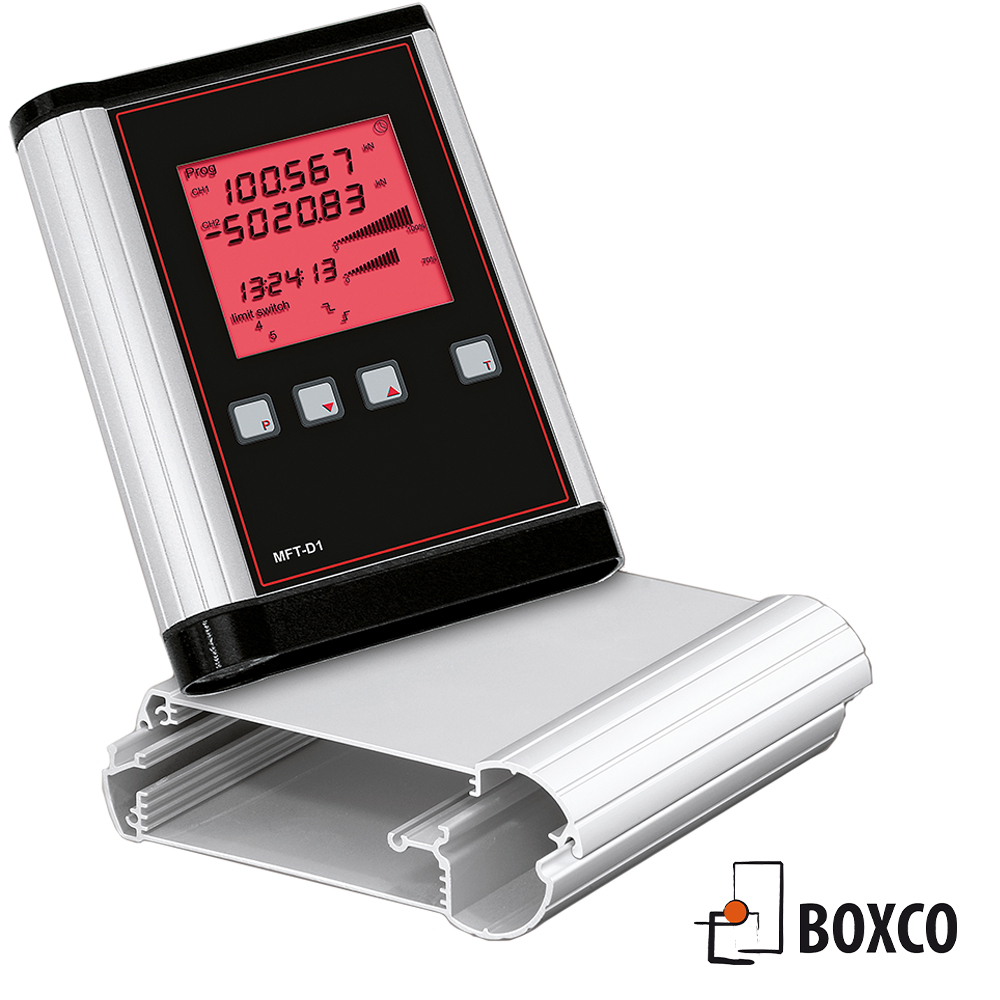

  1. Två utföranden: Slutet utförande för montering av kretskort och delat utförande för enkel montering av knapptangentbord
  2. Platt lock eller lock med slits för montering av gränssnitt. Integrerad fördjupning för folietangenter
  3. Tre profilbredder - med variabel längd
  4. Olika användningsområden (hand-, bords-, pultutförande)
  5. Bärrem med skydd som tillval
  6. Valfria insticksmöjligheter för batteri-/laddbara (Mignon) eller kabeldosa för kabeldragning.

Teknisk data

Lådmaterial:
Låda i profilpressad aluminium
Al Mg Si 0,5 / DIN 17615 med två typer av lock
Tryckgodslegering i zink GD-Zn AL 4 CU 1 / DIN EN 12844.
Lockskruvar:
Rostfria skruvar i lock 1.4567
Integrerad fördjupning:
Integrerad fördjupning i folietangenter, 1 mm i profil för frontfolier och folietangenter
Skydds set:
Två skyddslock av TPE med inställbar och slitagetålig bärrem
Skyddsklass:
Profil P1 (Slutet) IP 65 / EN 60529
Profil P2 (Delat) IP 54 / EN 60529
Bordsutförande IP 54 / EN 60529
Packning:
Lock: TPE-packning (-30°C till +100°C)
Profil: Kloroprenpackning (-30°C till+100°C)
Färg:
Lock: Pulverlackerad svart RAL 9005, andra färger på begäran
Profil: Silver, eloxerat


Ladda ner ritning
Sluten profil, IP65 Typeart.nrW mmL mmP mmCAD
Profil P 80-1-120250.080.12011812080download
Profil P 80-1-160250.080.16011816080download
Profil P 100-1-160250.100.160138160100download
Profil P 100-1-200250.100.200138200100download
Profil P 130-1-180250.130.180168180130download
Profil P 130-1-240250.130.240168240130download
Ladda ner ritning
Delad profil, IP54 Typeart.nrW mmL mmP mmCAD
Profil P 80-2-120251.080.12011812080download
Profil P 80-2-160251.080.16011816080download
Profil P 100-2-160251.100.160138160100download
Profil P 100-2-200251.100.200138200100download
Profil P 130-2-180251.130.180168180130download
Profil P 130-2-240251.130.240168240130download
Set DF (platt lock) Typeart.nrStorlek
Set DF 80 - P1580.080.00080
Set DF 80 - P2586.080.00080
Set DF 100 - P1580.100.00010
Set DF 100 - P2586.100.00010
Set DF 130 - P1580.130.000130
Set DF 130 - P2586.130.000130
Set DK (lock med krage) Typeart.nrStorlek
Set DK 80 - P1581.080.00080
Set DK 80 - P2587.080.00080
Set DK 100 - P1581.100.000100
Set DK 100 - P2587.100.000100
Set DK 130 - P1581.130.000130
Set DK 130 - P2587.130.000130
Set PG (Bordsutförande) Typeart.nrStorlek
Set PG 80-80588.080.080P 80 + P 80
Set PG 80-100588.080.100P 80 + P 100
Set PG 80-130588.080.130P 80 + P 130
Set PG 100-100588.100.100P 100 + P 100
Set PG 100-130588.100.130P 100 + P 130
Set PG 130-130588.130.130P 130 + P 130
