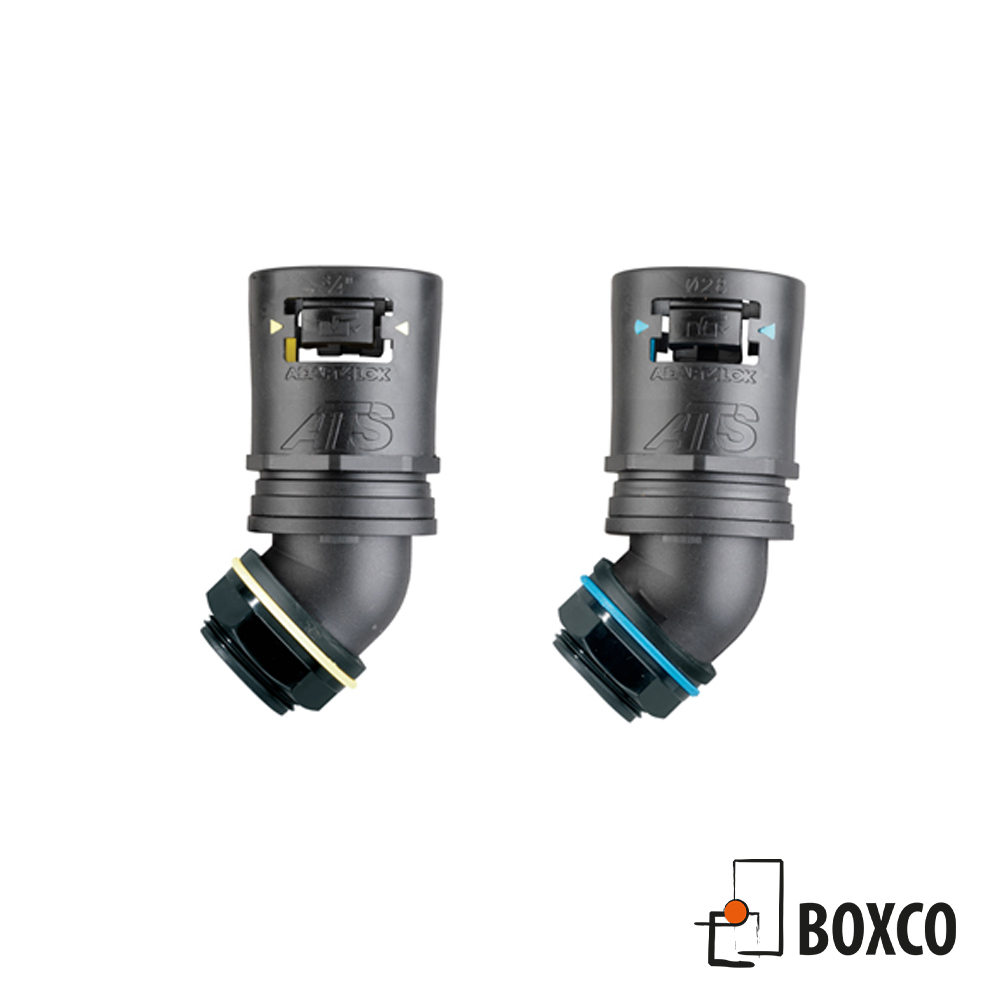

Typ 45 – ATS

45° Vinkelkoppling – Fast yttre gänga
För montering i gängade hål eller ”knockouts”. Kontramutter medföljer endast kopplingar med Metrisk och NPT gänga.

Kategori: Snabbkoppling med Plastgänga - ATS

MaterialPolyamid 66 (Nylon) / TPE
Färg:Elastomer: Gul (YW), Blå (BE)
Koppling: Svart (BK), Grå (GY)
TemperaturområdeRörliga applikationer: -45°C till +120°C
Statiska applikationer: -50°C till +120°C
---------------------------- ------------------------------
SkyddsklassAnvänd följande skyddsslang:
IP66:PA, PI, CP, PR och PADL
IP67:PA, PI, CP, PR och PADL
IP68:PA, PI, CP, PR och PADL (4 bar/30 min)
IP69K:PA, PI, CP, PR och PADL
---------------------------- ------------------------------
Kommande Godkännanden:DIN5510 (Deutsch Bahn)
Gul elastomer (IEC61386)
Blå elastomer (UL1696)
London Underground Engineering Standard 2-01001-002
Lloyds Register
NF F 16-101/102


art.nr NW ytter (mm) Metrisk Gänga
AT13/M16/45-BKY 13 M16
AT16/M16/45-BKY 16 M16
AT16/M20/45-BKY 16 M20
AT21/M20/45-BKY 21/22 M20
AT28/M25/45-BKY 28 M25
AT34/M32/45-BKY 34 M32
AT42/M40/45-BKY 42 M40
AT48/M50/45-BKY 48 M50
AT54/M50/45-BKY 54 M50
ArtikelnummerNW ytter (mm)PF Gänga
AT13/PF038/45-BKY 13 3/8
AT16/PF038/45-BKY 16 3/8
AT16/PF050/45-BKY 16 1/2
AT21/PF050/45-BKY 21/22 1/2
AT28/PF075/45-BKY 28 3/4
AT34/PF100/45-BKY 341
AT42/PF125/45-BKY 42 11/4
AT48/PF150/45-BKY 48 11/2
ArtikelnummerNW ytter (mm)NPT Gänga
AT13/038/45-BKY 13 3/8
AT16/038/45-BKY 16 3/8
AT16/050/45-BKY 16 1/2
AT21/050/45-BKY 21/22 1/2
AT28/075/45-BKY 28 3/4
AT34/100/45-BKY 341
AT42/125/45-BKY 42 11/4
AT48/150/45-BKY 48 11/2
art.nr NW ytter (mm) Metrisk Gänga
AT13/M16/45-BKB 13 M16
AT16/M16/45-BKB 16 M16
AT16/M20/45-BKB 16 M20
AT21/M20/45-BKB 21/22 M20
AT28/M25/45-BKB 28 M25
AT34/M32/45-BKB 34 M32
AT42/M40/45-BKB 42 M40
AT48/M50/45-BKB 48 M50
AT54/M50/45-BKB 54 M50
ArtikelnummerNW ytter (mm)NPT Gänga
AT13/038/45-BKB 13 3/8
AT16/038/45-BKB 16 3/8
AT16/050/45-BKB 16 1/2
AT21/050/45-BKB 21/22 1/2
AT28/075/45-BKB 28 3/4
AT34/100/45-BKB 341
AT42/125/45-BKB 42 11/4
AT48/150/45-BKB 48 11/2
