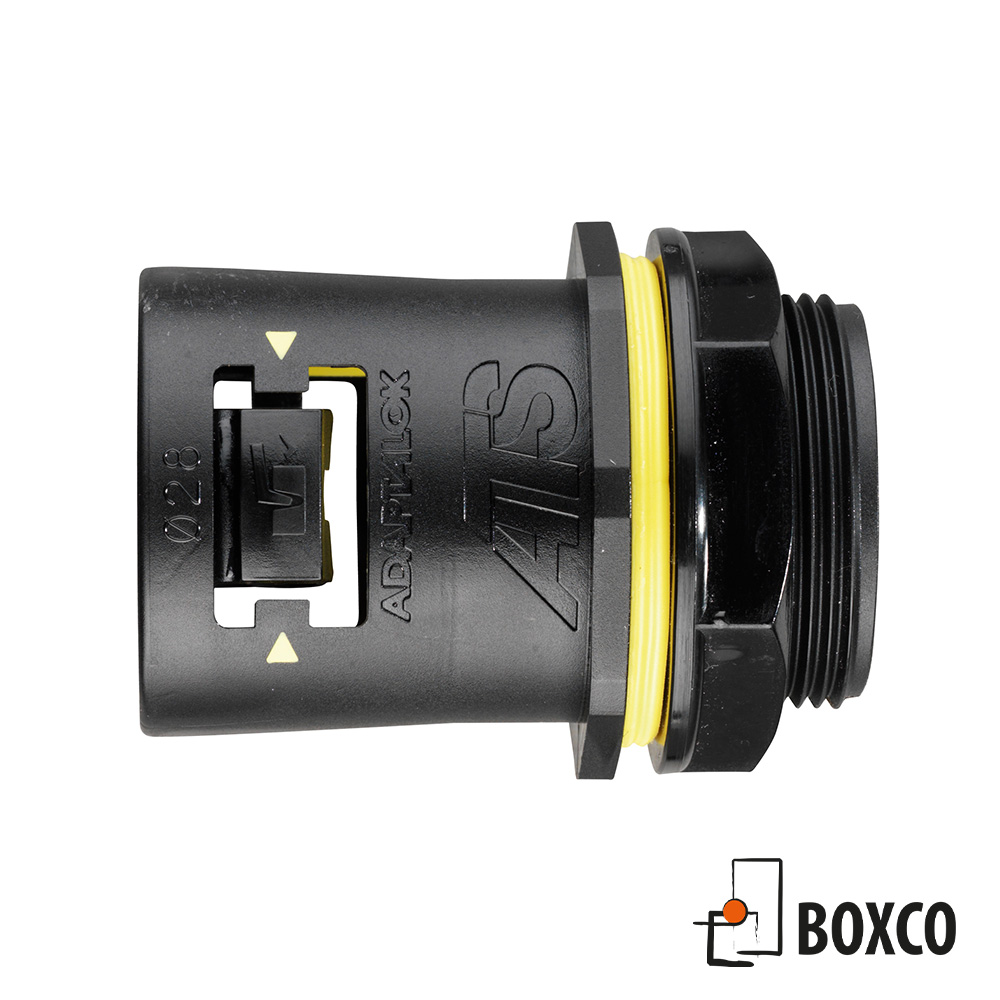

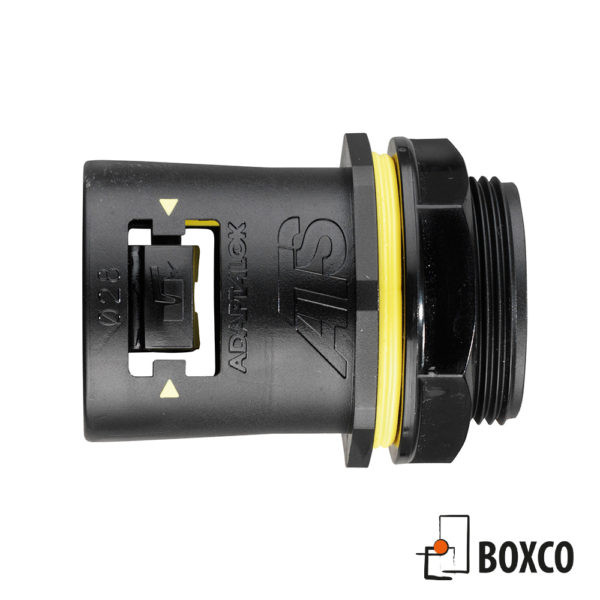

Typ A – ATS
Rak koppling – Fast yttre gänga
För montering i gängade hål eller “knockouts”. Kontramutter medföljer endast kopplingar med Metrisk och NPT gänga.
Kategori: Snabbkoppling med Plastgänga - ATS
Rak koppling – Fast yttre gänga
För montering i gängade hål eller “knockouts”. Kontramutter medföljer endast kopplingar med Metrisk och NPT gänga.
Kategori: Snabbkoppling med Plastgänga - ATS
Material | Polyamid 66 (Nylon) / TPE |
Färg: | Elastomer: Gul (YW), Blå (BE) |
Koppling: Svart (BK), Grå (GY) | |
Temperaturområde | Rörliga applikationer: -45°C till +120°C |
Statiska applikationer: -50°C till +120°C | |
---------------------------- | ------------------------------ |
Skyddsklass | Använd följande skyddsslang: |
IP66: | PA, PI, CP, PR och PADL |
IP67: | PA, PI, CP, PR och PADL |
IP68: | PA, PI, CP, PR och PADL (4 bar/30 min) |
IP69K: | PA, PI, CP, PR och PADL |
---------------------------- | ------------------------------ |
Kommande Godkännanden: | NF F 16-101/102 |
DIN5510 (Deutsch Bahn) | |
Gul elastomer (IEC61386) | |
Blå elastomer (UL1696) | |
London Underground Engineering Standard 2-01001-002 | |
Lloyds Register |
art.nr | NW ytter (mm) | Metrisk Gänga |
---|---|---|
AT13/M16/A-BKY | 13 | M16 |
AT13/M20/A-BKY | 13 | M20 |
AT16/M16/A-BKY | 16 | M16 |
AT16/M20/A-BKY | 16 | M20 |
AT21/M20/A-BKY | 21/22 | M20 |
AT21/M25/A-BKY | 21/22 | M25 |
AT28/M25/A-BKY | 28 | M25 |
AT28/M32/A-BKY | 28 | M32 |
AT34/M32/A-BKY | 34 | M32 |
AT34/M40/A-BKY | 34 | M40 |
AT42/M40/A-BKY | 42 | M40 |
AT42/M50/A-BKY | 42 | M50 |
AT48/M50/A-BKY | 48 | M50 |
AT54/M50/A-BKY | 54 | M50 |
AT54/M63/A-BKY | 54 | M63 |
Artikelnummer | NW ytter (mm) | PF Gänga |
AT13/PF038/A-BKY | 13 | 3/8 |
AT16/PF038/A-BKY | 16 | 3/8 |
AT16/PF050/A-BKY | 16 | 1/2 |
AT21/PF050/A-BKY | 21/22 | 1/2 |
AT28/PF075/A-BKY | 28 | 3/4 |
AT34/PF100/A-BKY | 34 | 1 |
AT42/PF125/A-BKY | 42 | 11/4 |
AT48/PF150/A-BKY | 48 | 11/2 |
AT54/PF200/A-BKY | 54 | 2 |
Artikelnummer | NW ytter (mm) | NPT Gänga |
AT13/038/A-BKY | 13 | 3/8 |
AT16/038/A-BKY | 16 | 3/8 |
AT16/050/A-BKY | 16 | 1/2 |
AT21/050/A-BKY | 21/22 | 1/2 |
AT28/075/A-BKY | 28 | 3/4 |
AT34/100/A-BKY | 34 | 1 |
AT42/125/A-BKY | 42 | 11/4 |
AT48/150/A-BKY | 48 | 11/2 |
AT54/200/A-BKY | 54 | 2 |
art.nr | NW ytter (mm) | Metrisk Gänga |
---|---|---|
AT13/M16/A-BKB | 13 | M16 |
AT13/M20/A-BKB | 13 | M20 |
AT16/M16/A-BKB | 16 | M16 |
AT16/M20/A-BKB | 16 | M20 |
AT21/M20/A-BKB | 21/22 | M20 |
AT21/M25/A-BKB | 21/22 | M25 |
AT28/M25/A-BKB | 28 | M25 |
AT28/M32/A-BKB | 28 | M32 |
AT34/M32/A-BKB | 34 | M32 |
AT34/M40/A-BKB | 34 | M40 |
AT42/M40/A-BKB | 42 | M40 |
AT42/M50/A-BKB | 42 | M50 |
AT48/M50/A-BKB | 48 | M50 |
AT54/M50/A-BKB | 54 | M50 |
AT54/M63/A-BKB | 54 | M63 |
Artikelnummer | NW ytter (mm) | NPT Gänga |
AT13/038/A-BKB | 13 | 3/8 |
AT16/038/A-BKB | 16 | 3/8 |
AT16/050/A-BKB | 16 | 1/2 |
AT21/050/A-BKB | 21/22 | 1/2 |
AT28/075/A-BKB | 28 | 3/4 |
AT34/100/A-BKB | 34 | 1 |
AT42/125/A-BKB | 42 | 11/4 |
AT48/150/A-BKB | 48 | 11/2 |
AT54/200/A-BKB | 54 | 2 |
