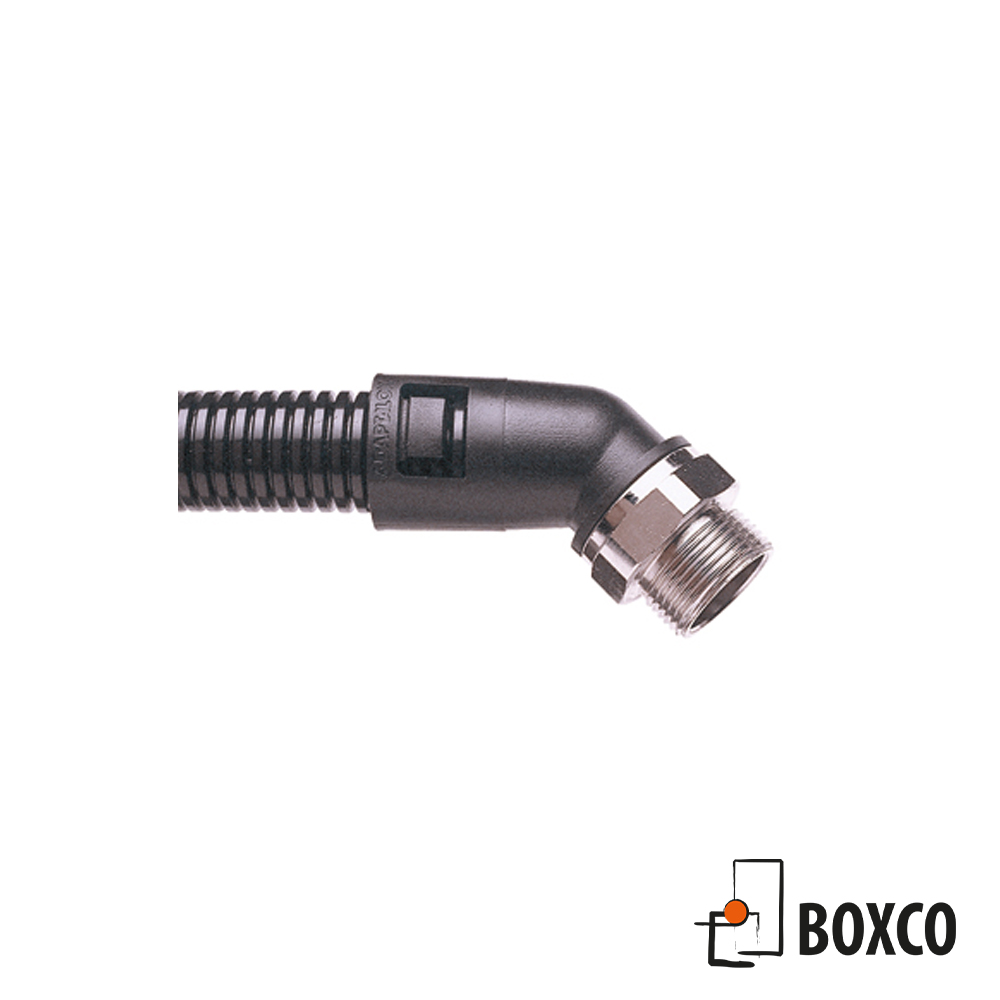

Typ S45
45° Vinkelkoppling – Roterbar yttre gänga
För montering i gängade hål eller “knockouts”.
Kategori: Snabbkoppling med Metallgänga
45° Vinkelkoppling – Roterbar yttre gänga
För montering i gängade hål eller “knockouts”.
Kategori: Snabbkoppling med Metallgänga
Material | Gänga i nickelpläterad mässing |
Polyamid 66 (Nylon) | |
Färg: | Svart (BK) och Grå (GY) |
Temperaturområde | Rörliga applikationer: -45°C till +120°C |
Statiska applikationer: -50°C till +120°C | |
------------------------------ | ------------------------------ |
Skyddsklass | Använd följande skyddsslang: |
IP66: | PA, PI, CP och PR |
IP67: | (PA, PI, CP och PR) + ALS-packning |
IP68: | (PA, PI, CP och PR) + ALS-packning |
IP69K: | (PA, PI, CP och PR) + ALS-packning |
------------------------------ | ------------------------------ |
Egenskaper: | Roterbar gänga |
art.nr | NW ytter (mm) | Metrisk Gänga |
---|---|---|
AL13/M16/S45-BK | 13 | M16 |
AL16/M16/S45-BK | 16 | M16 |
AL21/M20/S45-BK | 21 | M20 |
AL28/M25/S45-BK | 28 | M25 |
AL34/M32/S45-BK | 34 | M32 |
AL42/M40/S45-BK | 52 | M40 |
AL54/M50/S45-BK | 54 | M50 |
AL54/M63/S45-BK | 54 | M63 |
Artikelnummer | NW ytter (mm) | Pg Gänga |
AL13/Pg9/S45-BK | 13 | Pg9 |
AL16/Pg11/S45-BK | 16 | Pg11 |
AL21/Pg13/S45-BK | 21 | Pg13.5 |
AL21/Pg16/S45-BK | 21 | Pg16 |
AL28/Pg21/S45-BK | 28 | Pg21 |
AL34/Pg29/S45-BK | 34 | Pg29 |
AL42/Pg36/S45-BK | 42 | Pg36 |
AL54/Pg48/S45-BK | 54 | Pg48 |
