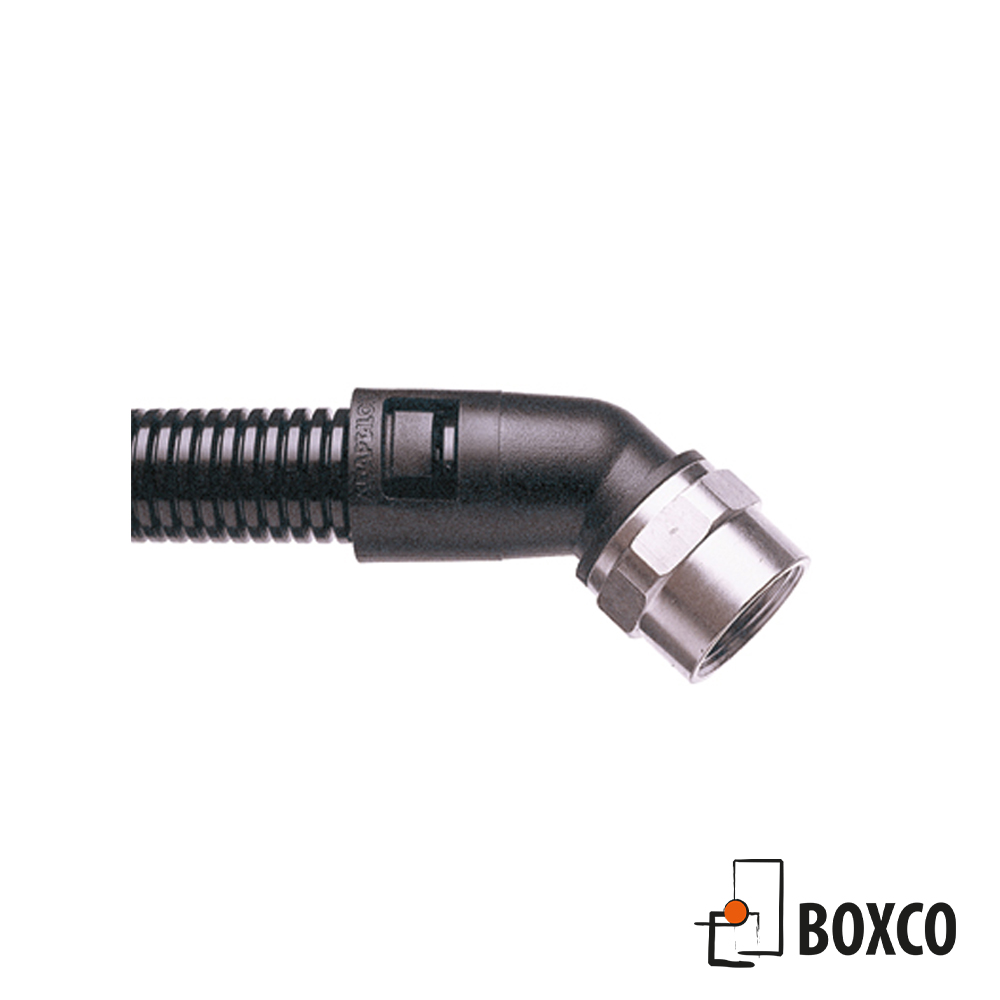

Typ SF45

45° Vinkelkoppling – Roterbar inre gänga
För montering på yttergängor eller andra kopplingar.

Kategori: Snabbkoppling med Metallgänga

MaterialGänga i nickelpläterad mässing
Polyamid 66 (Nylon)
Färg:Svart (BK) och Grå (GY)
TemperaturområdeRörliga applikationer: -45°C till +120°C
Statiska applikationer: -50°C till +120°C
------------------------------ ------------------------------
SkyddsklassAnvänd följande skyddsslang:
IP66:PA, PI, CP och PR
IP67:(PA, PI, CP och PR) + ALS-packning
IP68:(PA, PI, CP och PR) + ALS-packning
IP69K:(PA, PI, CP och PR) + ALS-packning
------------------------------ ------------------------------
Egenskaper:Roterbar gänga


art.nr NW ytter (mm) Metrisk Gänga
AL13/M16/SF45-BK 13 M16
AL16/M16/SF45-BK 16 M16
AL21/M20/SF45-BK 21 M20
AL28/M25/SF45-BK 28 M25
AL34/M32/SF45-BK 34 M32
AL42/M40/SF45-BK 42 M40
AL54/M50/SF45-BK 54 M50
ArtikelnummerNW ytter (mm)Pg Gänga
AL13/Pg9/SF45-BK 13 Pg9
AL16/Pg11/SF45-BK 16 Pg11
AL21/Pg13/SF45-BK 21 Pg13.5
AL21/Pg16/SF45-BK 21 Pg16
AL28/Pg21/SF45-BK 28 Pg21
AL34/Pg29/SF45-BK 34 Pg29
AL42/Pg36/SF45-BK 42 Pg36
AL54/Pg48/SF45-BK 54 Pg48
