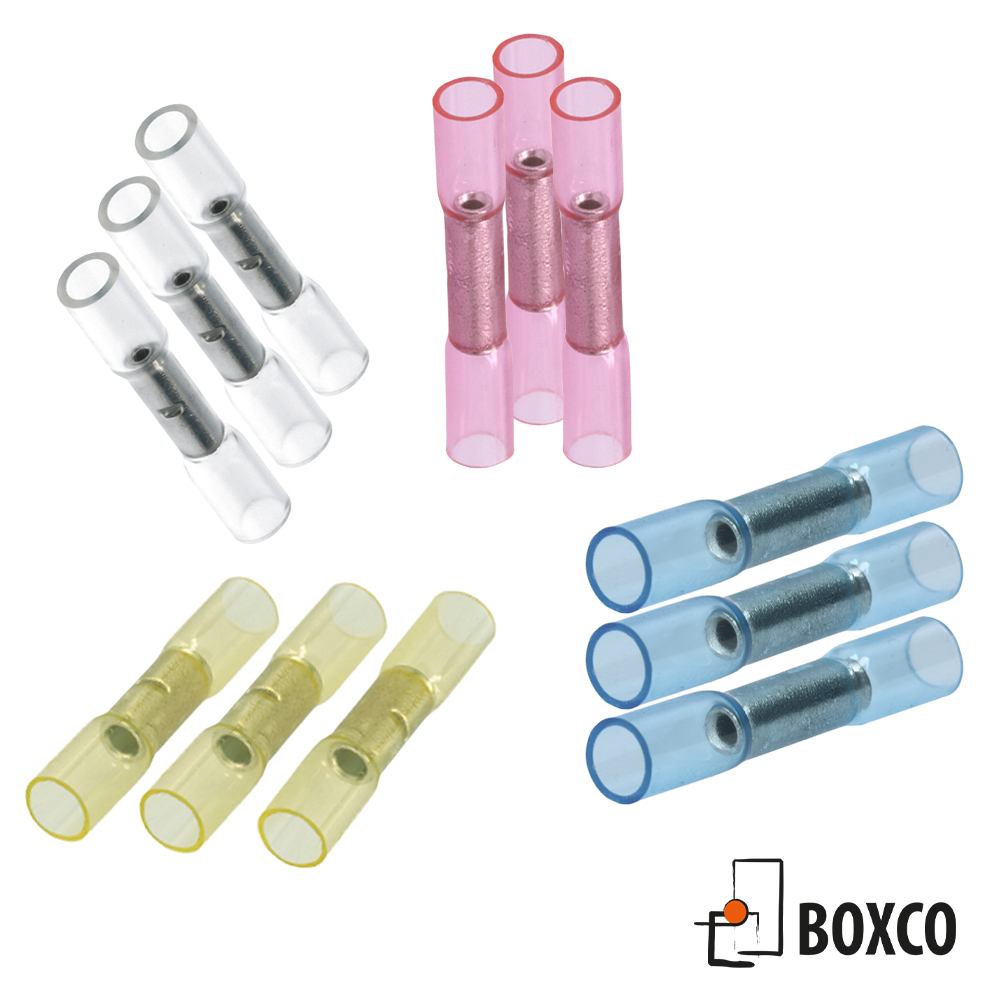

  • ACSC, klämskarvhylsor med krympslang

Skarvhylsor, krimp och krympslang

En kombination av förtennt koppar som kläms tradionellt med en vanlig kabelskotång samt ovanpå det en värmekrympslang som dessutom har lim på insidan vilket ger ett vattentätt utförande när limmet smält och kapslar in skarven tillsammans med krympslangen.
ACSC finns i 4 färgkodade storlekar.

  • Krympförmåga 3:1
  • Halogen-, bly- och kadmiumfri
  • Tål bensin, olja saltvatten, batterisyra, trikloretan och isopropylalkohol

Kategori: Kabelskor

Ladda ner produktkatalog
ACSCTestmetodTypiskt värde
Temperaturområde -55°C till +125°C
Minsta krymptemperatur110°C
DrahållfasthetASTM D 267128MPa
TöjbarhetASTM D 26715
Längdförändring vid krympningUL2240 - 10%
Värmebeständighet vid 250°C/4timEj sprickbildning
Värmebeständighet vid 165°C/168timEj sprickbildning
Flexibilitet vid låg temperatur -65°C/4timASTM D 2671Ej sprickbildning
Spänningstolerans (AC 2500V, 60sekASTM D 2671Ingen nedbrytning
VolymresistensASTM D 87610^14 Ω cm
Korrosion vid 158°/168timUL224Godkänd
Vatten absorptionASTM D 570< 0.5%
Vätskeresistens 23°C/24timASTM D 2671Utmärkt
GenomslagshållfasthetASTM D 267132 kV/ mm

Egenskaper

  • Krympförmåga 3:1
  • Halogen-, bly- och kadmiumfri
  • Tål bensin, olja saltvatten, batterisyra, trikloretan och isopropylalkohol
  • Spec. enligt MIL-1-23053/4 CLASS2

Teknisk data

Töjbarhet ASTM D 2671 5
ACSC Testmetod Typiskt värde
Temperaturområde - -55°C till +125°C
Minsta krymptemperatur - 110°C
Drahållfasthet ASTM D 2671 28MPa
Längdförändring vid krympning UL224 0 – 10%
Värmebeständighet vid 250°C/4tim - Ej sprickbildning
Värmebeständighet vid 165°C/168tim - Ej sprickbildning
Flexibilitet vid låg temperatur -65°C/4tim ASTM D 2671 Ej sprickbildning
Spänningstolerans (AC 2500V, 60sek ASTM D 2671 Ingen nedbrytning
Volymresistens ASTM D 876 10^14 Ω cm
Korrosion vid 158°/168tim UL224 Godkänd
Vatten absorption ASTM D 570 < 0.5%
Vätskeresistens 23°C/24tim ASTM D 2671 Utmärkt
Genomslagshållfasthet ASTM D 2671 32 kV/ mm

Certifieringar




Artikel nummer: Benämning Kabelstorlek
ACSC-WE Vit 0.25 - 0.5 mm²
ACSC-RD Röd 0.50 – 1.5 mm²
ACSC-BE Blå  1.5 – 2.5 mm²
ACSC-YW Gul 2.5 – 6.0 mm²
