  • ADE 4F Exd/Exe metallförskruvning

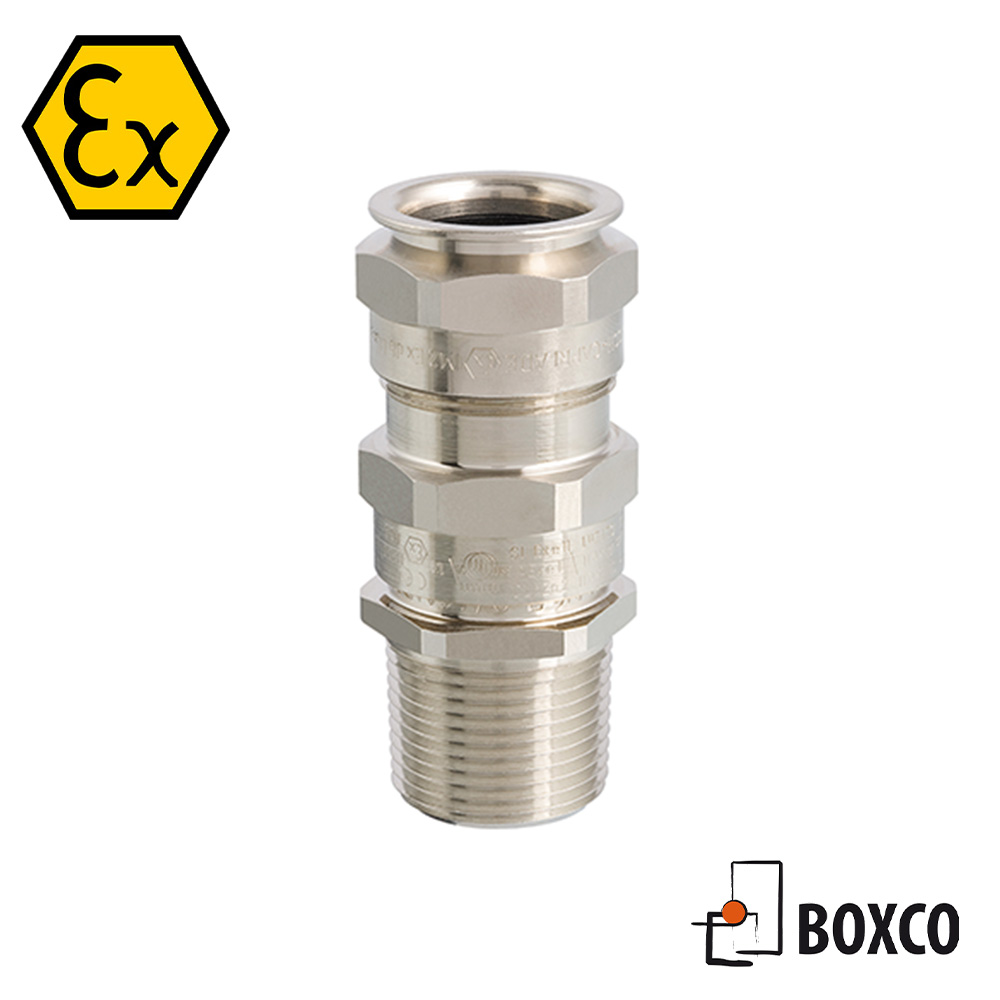

ADE 4F Exd/Exe metallförskruvning

ADE 4F Exd/Exe metallförskruvning

ATEX förskruvning för zon 1, 21, 2, 22 av förnicklad mässing Exd/Exe för armerad kabel.

Finns i både metrisk och tum NPT gänga.

Som praktiskt tillbehör finns även dragavlastning.

Rostfritt utförande finns vid förfrågan

Kategori: Kabelgenomföringar EX

Ladda ner produktkatalog

Egenskaper

Egenskaper

Material: Nickelpläterad mässing
Täthetsklass: IP66/68
Tätningsmaterial: Neopren (Silikon vid förfrågan)
Temperaturområde: from -60°C (SIL) / -30°C to +80°C +140⁰C (SIL)
Anslutningsgänga: Metrisk / Tum NPT

Teknisk data

Tekniska data

ATEX Marking Ex II 2 GD / Ex db/eb IIC
Ex  I M2/ Gb / Ex db I / Ex eb I / Ex tb IIIC Db

Atex cerfikat

ADE manual

EC deklaration


Certifieringar


Gäng typ

Kabeldiameter Yttre Ø mm

Kabeldiameter Inre Ø mm

Art.nr

Gäng typ

Kabeldiameter yttre Ø mm

Kabeldiameter Inre Ø mm

Art.nr

M20

7.0 - 12.0

4.0 - 8.0

00846674V1

1/2" NPT

7.0 - 12.0

4.5 - 8.0

00848674V1

M20

10.0 - 16.0

7.0 - 12.0

00846694V1

1/2" NPT

10.0 - 16.0

7.0 - 12.0

00848694V1

M25

13.5 - 21.0

10.0 - 15.5

00846794V1

1/2" NPT

13.5 - 21.0

10.0 - 15.5

00848604V1

M25

18.0 - 27.5

13.5 - 20.5

00846704V1

3/4" NPT

13.5 - 21.0

10.5 - 15.5

00848794V1

M32

18.0 - 27.5

13.5 - 21.0

00846894V1

3/4" NPT

18.0 - 27.5

13.5 - 20.0

00808704V1

M32

29.0 - 34.0

18.0 - 26.0

00846804V1

1" NPT

18.0 - 27.5

13.5 - 21.0

00808804V1

M40

23.0 - 34.0

18.0 - 27.5

00846994V1

1" NPT

23.0 - 34.0

18.0 - 26.0

00848804V1

M50

29.0 - 41.0

23.0 - 34.0

00847094V1
