23 Storlekar, IP66, Optioner: Gångjärn, monteringsfästen, monteringsplåt, DIN skena, lockstöd

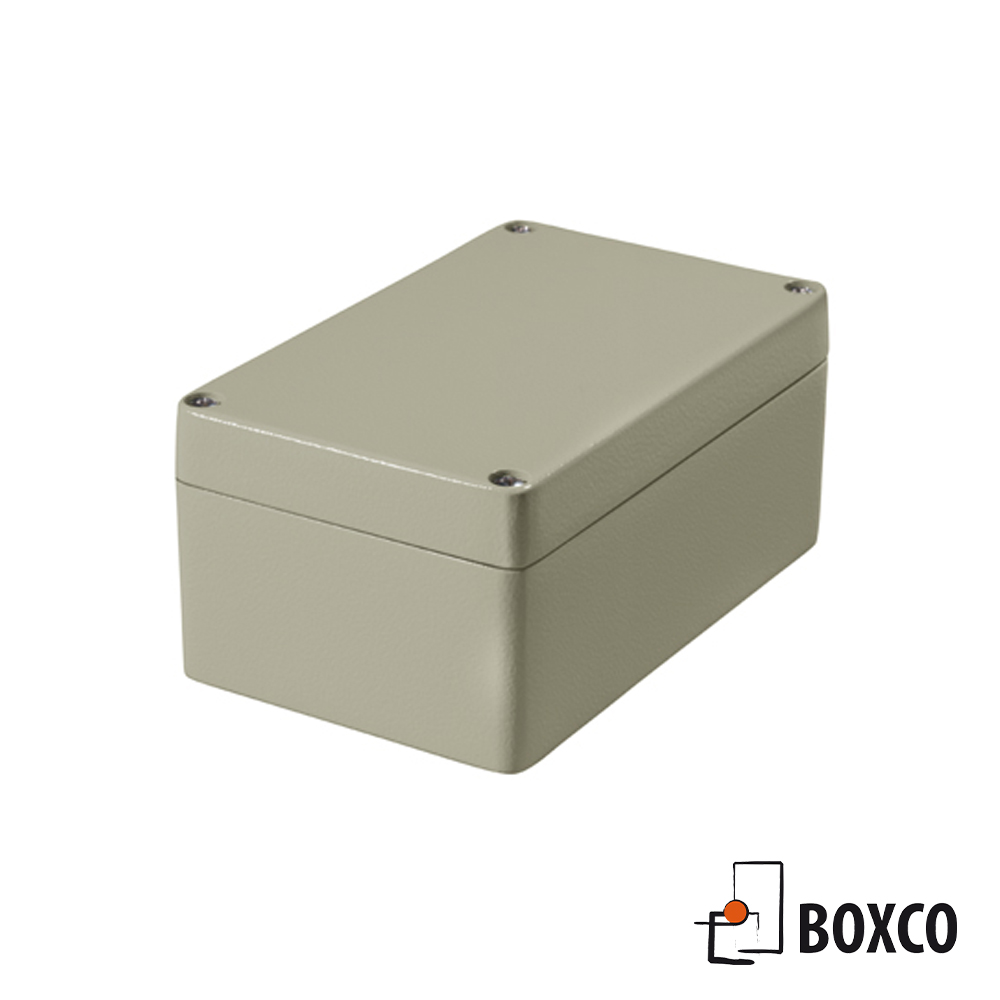

Välkänd storleksserie av aluminium. För distributionsplint och elektronikkomponenter. Tillgänglig i 23 olika storlekar.
Finns EMC packning som option, då ersätts de sista tre siffrorna i artikelnummret med : 002
Kategori: Aluminiumkapslingar
Ladda ner produktkatalog |
Montageplatta |  |
Korrosionsskydd |
 |
Silikonpackning |  |
DIN skena |
 |

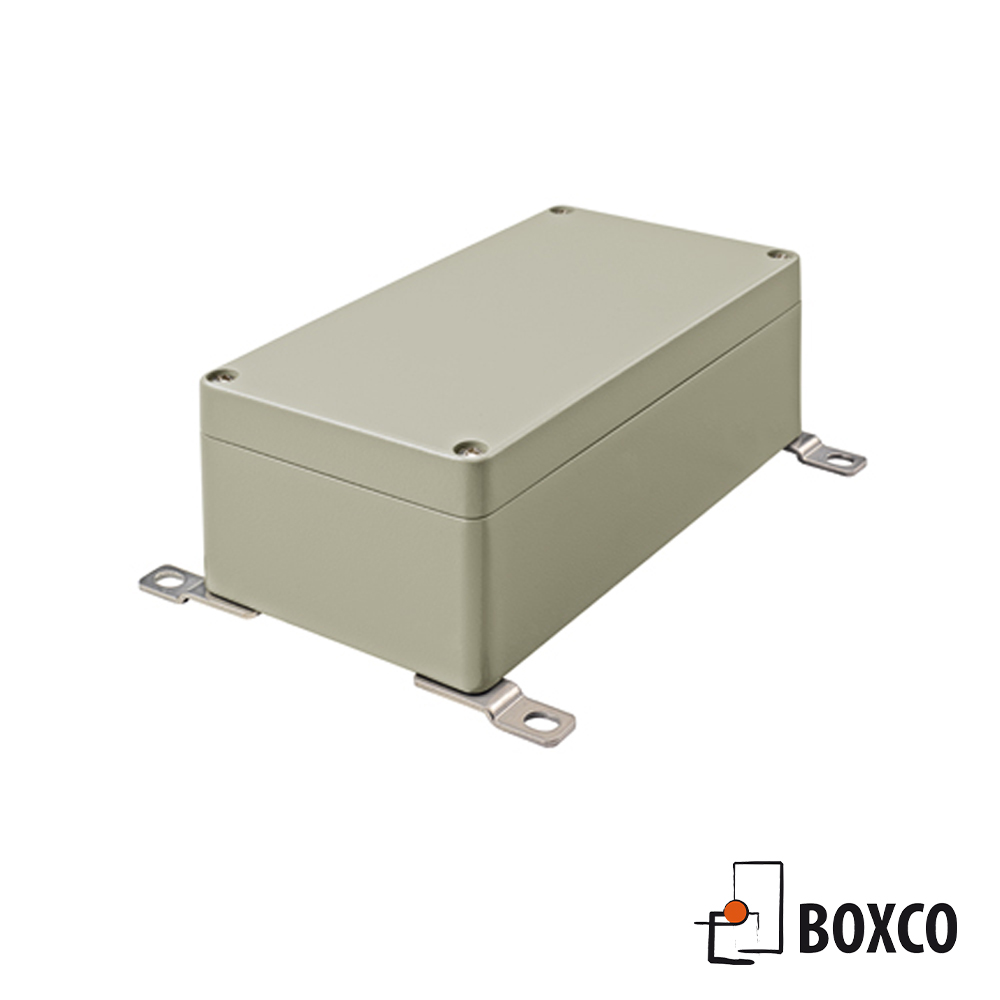

Yttre montagefötter |  |
Inre gångjärn |
 |
EMC avskärmning |  |

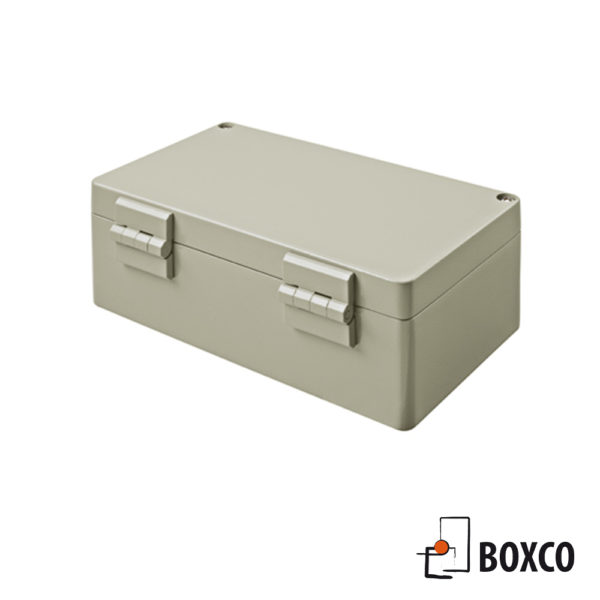

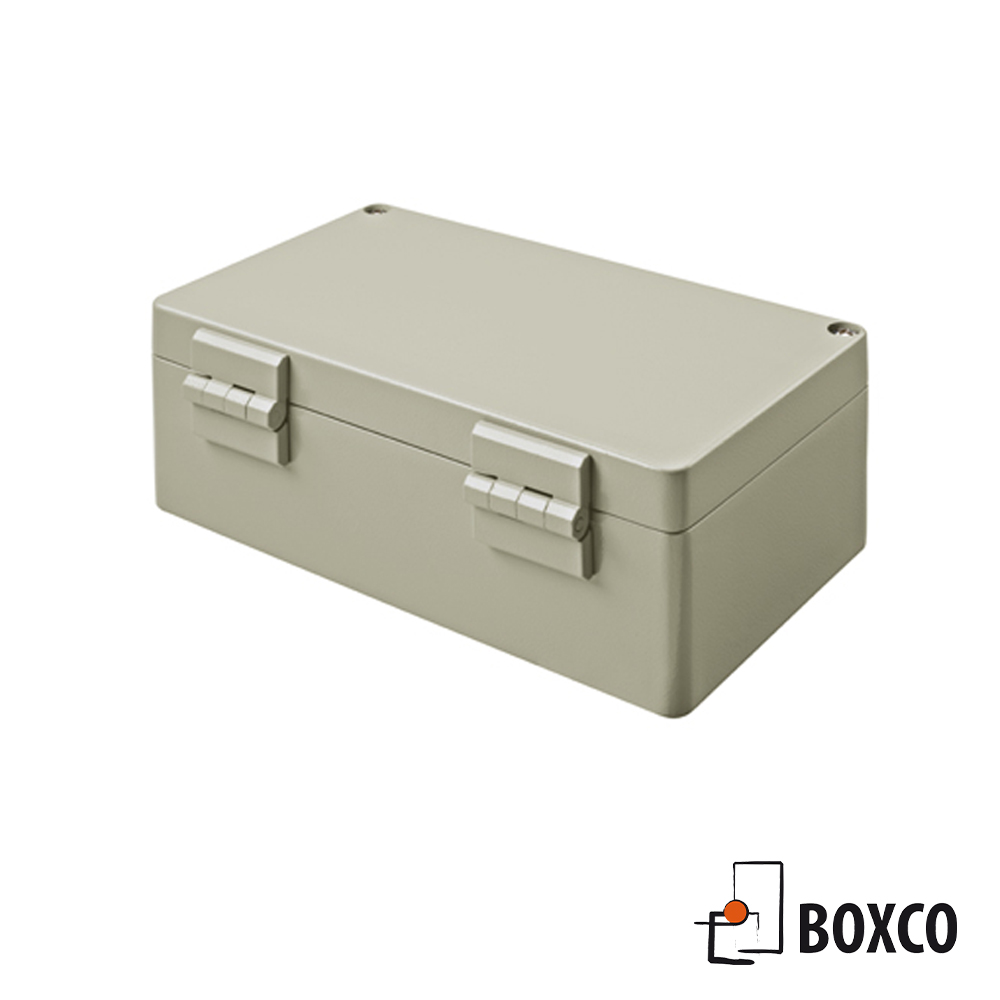

Gångjärn |
 |
Kromatisering |
Serie: aluKOM
Skyddsklass: IP 66
Lådstorlek:
23 olika mått från 58 x 64 x 36mm till 600 x 310 x 110mm
Användningsområden:
Maskin- och anläggningsteknik
Lådmaterial
Aluminiumgods legering:
EN AC-44300 DIN EN 1706
(GD Al Si 12/DIN 1725).
Deformeringsgrad 1° - Räta innermått minskar 1° mot lådans botten.
Skruvar
Fast monterade lockskruvar i rostfritt stål.
Skyddsklass
IP 66/EN 60529
Packning
Kloroprenpackning (-30°C till + 100°C), eller TPE-packning (silikonfri)
På begäran: Silikonpackning (-50°C till +140° C).
Temperaturbeständighet
-30°C till +100°C
Montering
Med separata skruvkanaler. Fästen kan levereras som tillbehör.
Inbyggnad
Fästpunkter i sidosteg med gängade blindhål på lådans botten.
Lackering
Pulverlackering standard
Kiselgrå RAL 7032, silvergrå RAL 7001 utan prispåslag.
Inbränd strukturlack och specialfärger på begäran.
 |  |  |  |  |  |  |  |  |  | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | art.nr | L (mm) | W (mm) | H (mm) | D | E | Vikt (g) | M | D | A | EMC | K | L | T | IS | S | CAD |
| AK 060 | 106.060.000 | 50 | 45 | 30 | 40 | 35 | 80 | close | check | close | check | check | check | close | close | close | download |
| AK 061 | 106.061.000 | 58 | 64 | 36 | 46 | 36 | 160 | close | check | close | check | check | check | check | close | close | download |
| AK 062 | 106.062.000 | 98 | 64 | 36 | 86 | 36 | 220 | close | check | close | check | check | check | check | close | close | download |
| AK 063 | 106.063.000 | 150 | 64 | 36 | 138 | 36 | 340 | close | check | close | check | check | check | check | close | close | download |
| AK 081 | 106.081.000 | 75 | 80 | 57 | 63 | 52 | 290 | check | check | close | check | check | check | check | close | close | download |
| AK 082 | 106.082.000 | 125 | 80 | 57 | 113 | 52 | 440 | check | check | close | check | check | check | check | close | close | download |
| AK 083 | 106.083.000 | 175 | 80 | 57 | 163 | 52 | 530 | check | check | close | check | check | check | check | close | close | download |
| AK 084 | 106.084.000 | 250 | 80 | 57 | 238 | 52 | 720 | check | check | close | check | check | check | check | close | close | download |
| AK 120 | 106.120.000 | 122 | 120 | 81 | 106 | 82 | 950 | check | check | check | check | check | check | check | close | check | download |
| AK 121 | 106.121.000 | 122 | 120 | 91 | 106 | 82 | 970 | check | check | check | check | check | check | check | close | check | download |
| AK 122 | 106.122.000 | 220 | 120 | 81 | 204 | 82 | 1420 | check | check | check | check | check | check | check | close | check | download |
| AK 123 | 106.123.000 | 220 | 120 | 91 | 204 | 82 | 1450 | check | check | check | check | check | check | check | close | check | download |
| AK 124 | 106.124.000 | 360 | 120 | 81 | 344 | 82 | 1860 | check | check | check | check | check | check | check | close | check | download |
| AK 161 | 106.161.000 | 160 | 160 | 90 | 140 | 110 | 1410 | check | check | check | check | check | check | check | check | check | download |
| AK 162 | 106.162.000 | 260 | 160 | 90 | 240 | 110 | 1950 | check | check | check | check | check | check | check | check | check | download |
| AK 163 | 106.163.000 | 360 | 160 | 90 | 340 | 110 | 2540 | check | check | check | check | check | check | check | check | check | download |
| AK 164 | 106.164.000 | 560 | 160 | 90 | 540 | 110 | 4310 | check | check | check | check | check | check | check | check | check | download |
| AK 231 | 106.231.000 | 200 | 230 | 110 | 180 | 180 | 2720 | check | check | check | check | check | check | check | check | check | download |
| AK 232 | 106.232.000 | 280 | 230 | 110 | 260 | 180 | 3850 | check | check | check | check | check | check | check | check | check | download |
| AK 233 | 106.233.000 | 330 | 230 | 110 | 310 | 180 | 4270 | check | check | check | check | check | check | check | check | check | download |
| AK 234 | 106.234.000 | 400 | 230 | 110 | 380 | 180 | 4880 | check | check | check | check | check | check | check | check | check | download |
| AK 235 | 106.235.000 | 600 | 230 | 110 | 580 | 180 | 6380 | check | check | check | check | check | check | check | check | check | download |
| AK 311 | 106.311.000 | 402.5 | 310 | 110 | 382 | 261 | 6300 | check | check | check | check | check | check | check | check | check | download |
| AK 312 | 106.312.000 | 600 | 310 | 110 | 580 | 261 | 8480 | check | check | check | check | check | check | check | check | check | download |
