Blindpluggar – Serie 545.00 / 545.10 / 545.13

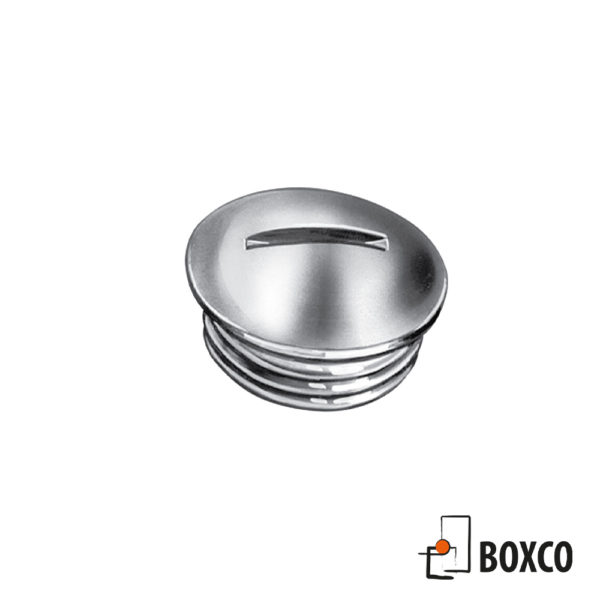

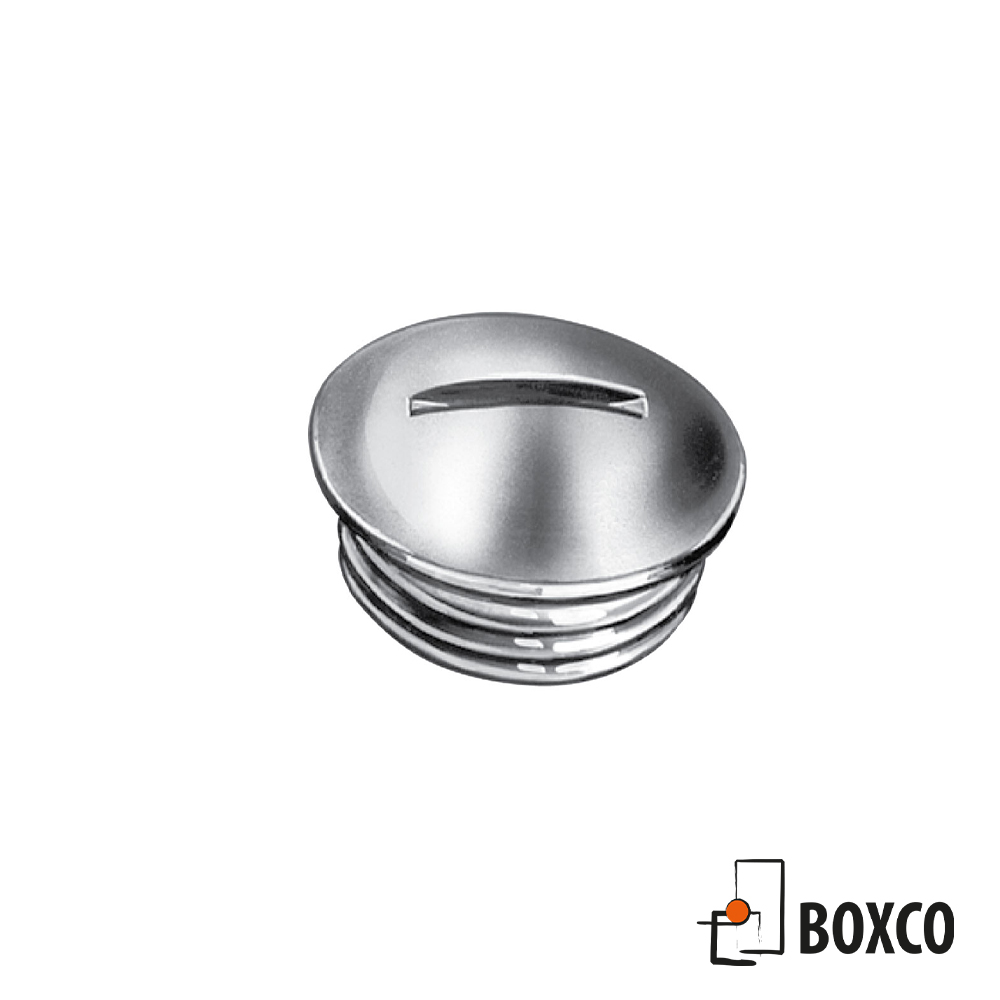

Blindplugg från HUGRO i metall med spår för åtdragning med eller utan O-ring. IP 54 till IP 68. Finns även med lång gänga vid förfrågan.

Ställ en fråga Ladda ner produktkatalog

Blindpluggar - Serie 545.00 / 545.10 / 545.13

Ställ en fråga Ladda ner produktkatalog

Utan O-ring

art.nr	Gänga	D mm	H mm	GL mm
M gänga
545.15	M 12 x 1,5	14	7.5	5
545.17	M 16 x 1,5	18	8	5
545.20	M 20 x 1,5	22	9.5	6
545.25	M 25 x 1,5	28	11	7
545.32	M 32 x 1,5	35	12	8
545.40	M 40 x 1,5	43	13	8
545.50	M 50 x 1,5	53	15	9
545.63	M 63 x 1,5	66	16	10

art.nr	Gänga	D mm	H mm	GL mm
PG gänga
545.07	Pg 7	14	8	5
545.09	Pg 9	17	9	6
545.11	Pg 11	20	9	6
545.13	Pg 13,5	22	9.5	6.5
545.16	Pg 16	24	9.5	6.5
545.21	Pg 21	30	11	7
545.29	Pg 29	39	12	8
545.36	Pg 36	50	15	9
545.42	Pg 42	57	16	10
545.48	Pg 48	64	16	10

Med O-ring: NBR

art.nr	Gänga	D mm	H mm	GL mm
M gänga
545.06.10	M 6 x 1	9	8	5
545.08.10	M 8 x 1,25	10	8	5
545.10.10	M 10 x 1,5	12	8	5
545.15.10	M 12 x 1,5	14	7.5	5
545.17.10	M 16 x 1,5	18	8	5
545.20.10	M 20 x 1,5	22	9.5	6
545.25.10	M 25 x 1,5	28	11	7
545.32.10	M 32 x 1,5	35	12	8
545.40.10	M 40 x 1,5	45	13	8
545.50.10	M 50 x 1,5	55	15	9
545.63.10	M 63 x 1,5	67	16	10
545.74.10	M 75 x 1,5	80	17	11

art.nr	Gänga	D mm	H mm	GL mm
PG gänga
545.07.10	Pg 7	15	7.5	5
545.09.10	Pg 9	18	8.5	5
545.11.10	Pg 11	22	8.5	5
545.13.10	Pg 13,5	24	9	5.5
545.16.10	Pg 16	26	9	5.5
545.21.10	Pg 21	32	10	6
545.29.10	Pg 29	40	12	8
545.36.10	Pg 36	50	15	9
545.42.10	Pg 42	57	16	10
545.48.10	Pg 48	64	16	10

Med O-ring: FPM (Viton®)

art.nr	Gänga	D mm	H mm	GL mm
M gänga
545.06.13	M 6 x 1	9	8	5
545.08.13	M 8 x 1,25	10	8	5
545.10.13	M 10 x 1,5	12	8	5
545.15.13	M 12 x 1,5	14	7.5	5
545.17.13	M 16 x 1,5	18	8	5
545.20.13	M 20 x 1,5	22	9.5	6
545.25.13	M 25 x 1,5	28	11	7
545.32.13	M 32 x 1,5	35	12	8
545.40.13	M 40 x 1,5	45	13	8
545.50.13	M 50 x 1,5	55	15	9
545.63.13	M 63 x 1,5	67	16	10
545.74.13	M 75 x 1,5	80	17	11

art.nr	Gänga	D mm	H mm	GL mm
PG gänga
545.07.13	Pg 7	15	7.5	5
545.09.13	Pg 9	18	8.5	5
545.11.13	Pg 11	22	8.5	5
545.13.13	Pg 13,5	24	9	5.5
545.16.13	Pg 16	26	9	5.5
545.21.13	Pg 21	32	10	6
545.29.13	Pg 29	40	12	8
545.36.13	Pg 36	50	15	9
545.42.13	Pg 42	57	16	10
545.48.13	Pg 48	64	16	10

Specifikationer

Material	Nickelpläterad mässing
Täthetsklass	IP 54, IP68 (med o-ring)
O-ring	NBR eller FPM
Temperaturområde	FPM: -40°C till 200°C
	NBR: -20°C till 100°C
