EF Metall Ex förskruvning – Serie 115.01

Egenskaper:

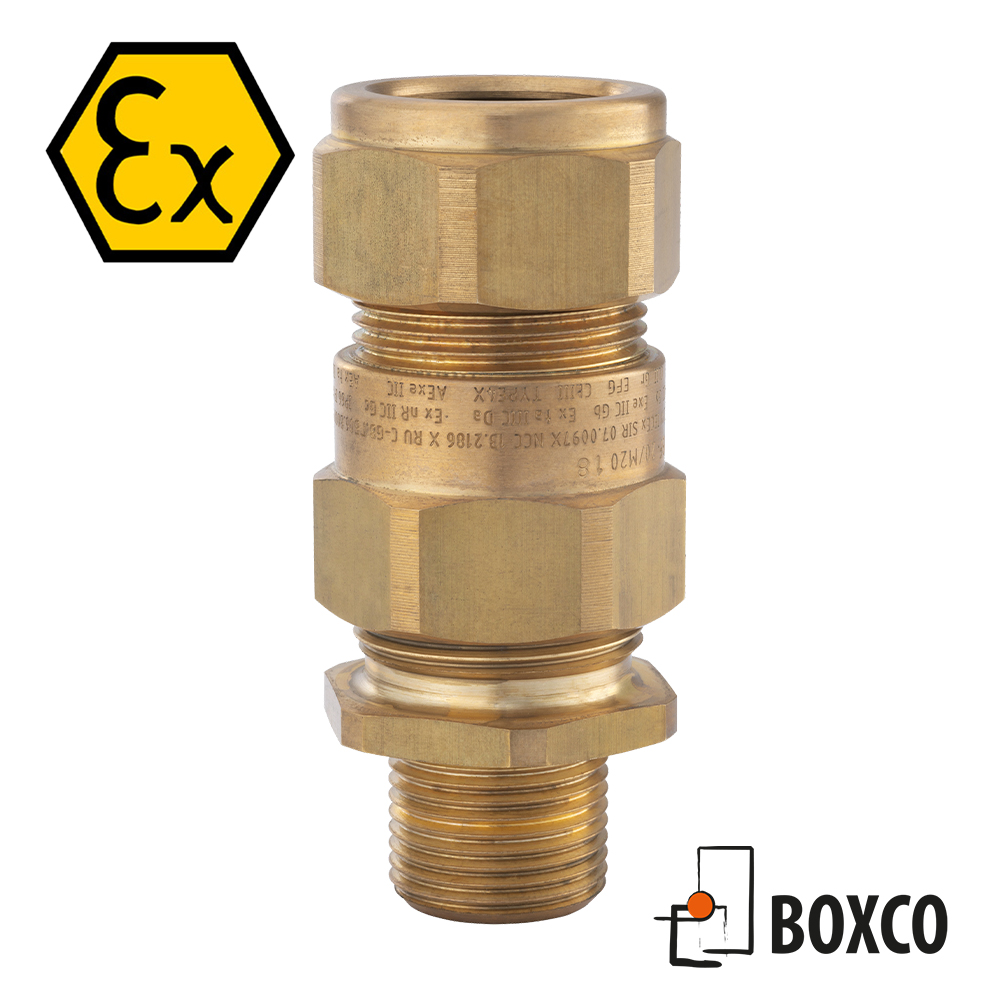

EX metallförskruvning i mässing från HUGRO. Finns upp till M100 x 2 mm. Framförallt framtagen för stålarmerad kabel. IP 66 till IP 67.

Ställ en fråga Ladda ner produktkatalog
Ställ en fråga Ladda ner produktkatalog

Artikeldata

art.nr E1WFR Gänga Yttre mantel Ø mm Innre mantel Ø mm Nyckelvidd mm H mm GL mm
115.1717.01.W E1WF/16/M16 M 16 x 1.5 8.4 -13.5 4 -8.4 24 58 16
115.1717.01.WR E1WFR/16/M16 M 16 x 1.5 4.9 -10 4 -8.4 24 58 16
115.2017.01.W E1WF/16/M20 M 20 x 1.5 8.4 -13.5 4 -8.4 24 58 16
115.2017.01.WR E1WFR/16/M20 M 20 x 1.5 4.9 -10 4 -8.4 24 58 16
115.202S.01.W E1WF/20S/M20 M 20 x 1.5 11.5 -16 8 -11.7 24 58 16
115.202S.01.WR E1WFR/20S/M20 M 20 x 1.5 9.4 -12.5 8 -11.7 24 58 16
115.2020.01.W E1WF/20/M20 M 20 x 1.5 15.5 -21.1 6.7 -14 30 58 16
115.2020.01.WR E1WFR/20/M20 M 20 x 1.5 12 -17.6 6.7 -14 30 58 16
115.2525.01.W E1WF/25/M25 M 25 x 1.5 20.3 -27.4 13 -20 38 58 16
115.2525.01.WR E1WFR/25/M25 M 25 x 1.5 16.8 -23.9 13 -20 38 58 16
115.3232.01.W E1WF/32/M32 M 32 x 1.5 26.7 -34 19 -26.3 46 65 16
115.3232.01.WR E1WFR/32/M32 M 32 x 1.5 23.2 -30.5 19 -26.3 46 65 16
115.4040.01.W E1WF/40/M40 M 40 x 1.5 33 -40.6 25 -32.2 55 72 16
115.4040.01.WR E1WFR/40/M40 M 40 x 1.5 28.6 -36.2 25 -32.2 55 72 16
115.505S.01.W E1WF/50S/M50 M 50 x 1.5 39.4 -46.7 31.5 -38.2 65 73 16
115.505S.01.WR E1WFR/50S/M50 M 50 x 1.5 34.8 -42.4 31.5 -38.2 65 73 16
115.5050.01.W E1WF/50/M50 M 50 x 1.5 45.7 -53.2 36.5 -44.1 65 73 16
115.5050.01.WR E1WFR/50/M50 M 50 x 1.5 41.1 -48.5 36.5 -44.1 65 73 16
115.636S.01.W E1WF/63S/M63 M 63 x 1.5 52.1 -59.5 42.5 -50.1 80 76 19
115.636S.01.WR E1WFR/63S/M63 M 63 x 1.5 47.5 -54.8 42.5 -50.1 80 76 19
115.6363.01.W E1WF/63/M63 M 63 x 1.5 58.4 -65.8 49.5 -56 80 76 19
115.6363.01.WR E1WFR/63/M63 M 63 x 1.5 53.8 -61.2 49.5 -56 80 76 19
115.747S.01.W E1WF/75S/M75 M 75 x 1.5 64.8 -72.2 54.5 -62 90 82 19
115.747S.01.WR E1WFR/75S/M75 M 75 x 1.5 60.2 -68 54.5 -62 90 82 19
115.7474.01.W E1WF/75/M75 M 75 x 1.5 71.1 -78 60.5 -68 90 82 19
115.7474.01.WR E1WFR/75/M75 M 75 x 1.5 66.5 -73.4 60.5 -68 90 82 19
115.8A8A.01.W E1WF/80/M80 M 80 x 2 77 -84 62.2 -72 104 110 25
115.8A8A.01.WE E1WF/80H/M80 M 80 x 2 79.6 -90 62.2 -72 104 110 25
115.8F8F.01.W E1WF/85/M85 M 85 x 2 79.6 -90 69 -78 104 110 25
115.8F8F.01.WR E1WFR/85/M85 M 85 x 2 75 -85.4 69 -78 104 110 25
115.9A9A.01.W E1WF/90/M90 M 90 x 2 88 -96 74 -84 114 110 25
115.9A9A.01.WE E1WF/90H/M90 M 90 x 2 92 -102 74 -84 114 110 25
115.9K9K.01.W E1WF/100/M100 M 100 x 2 92 -102 82 -90 114 110 25
115.9K9K.01.WR E1WFR/100/M100 M 100 x 2 87.4 -97.4 82 -90 114 110 25

Specifikationer

Material Mässing
Innerpackning CR (dubbel packning)
Temperaturområde -20°C till 85°C
Skyddsklass IP 66 + IP 67
Certifikat: SIRA 01 ATEX 1271 X
