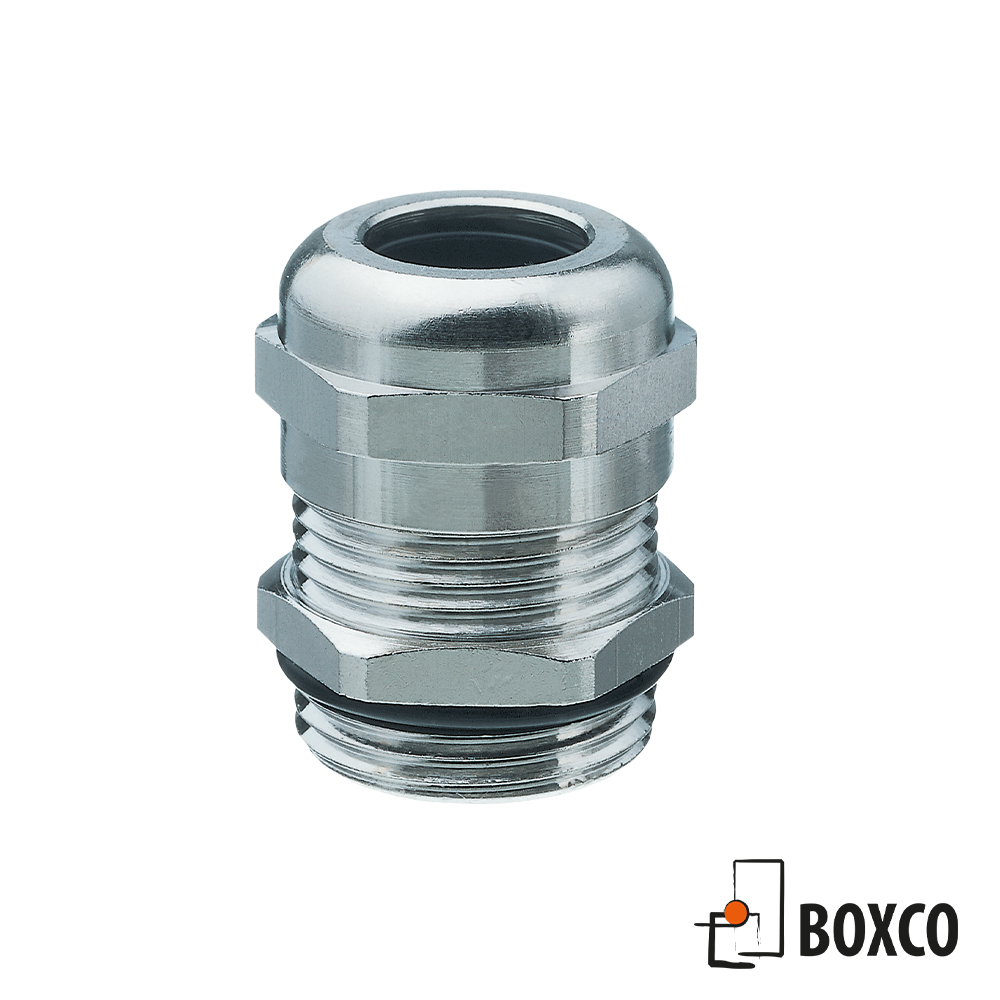

EMC Metallförskruvning – Serie 157.00 / 157.20

Egenskaper:
Standard EMC förskruvning från Hummel – Serie HSK-M-EMV. Finns i M/Pg/NPT gänga.  Håller upp till IP 69K. Lång eller kort gänga.

Ställ en fråga Ladda ner produktkatalog
Ställ en fråga Ladda ner produktkatalog

M gänga

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Kort mm
157.1505 M 12 x 1.5 2 – 5 14 19 5
157.1507 M 12 x 1.5 3 – 6.5 14 19 5
157.1707 M 16 x 1.5 3 – 7 20 22 6
157.1710 M 16 x 1.5 5 – 10 20 22 6
157.2012 M 20 x 1.5 7 – 12 24 24 6
157.2014 M 20 x 1.5 10 – 14 24 24 6
157.2516 M 25 x 1.5 9 – 16 30 25 7
157.2518 M 25 x 1.5 13 – 18 30 25 7
157.3220 M 32 x 1.5 13 – 20 40 31 8
157.3225 M 32 x 1.5 18 – 25 40 31 8
157.4026 M 40 x 1.5 20 – 26 50 37 8
157.4032 M 40 x 1.5 22 – 32 50 37 8
157.5031 M 50 x 1.5 25 – 31 57 37 9
157.5038 M 50 x 1.5 32 – 38 57 37 9
157.6335 M 63 x 1.5 29 – 35 68/ 64 38 10
157.6344 M 63 x 1.5 37 – 44 68/ 64 38 10
art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Lång mm
157.1505.20 M 12 x 1.5 2 – 15 14 19 10
157.1507.20 M 12 x 1.5 3 – 6.5 14 19 10
157.1707.20 M 16 x 1.5 3 – 7 20 22 10
157.1710.20 M 16 x 1.5 5 – 10 20 22 10
157.2012.20 M 20 x 1.5 7 – 12 24 24 10
157.2014.20 M 20 x 1.5 10 – 14 24 24 10
157.2516.20 M 25 x 1.5 9 – 16 30 25 12
157.2518.20 M 25 x 1.5 13 – 18 30 25 12
157.3220.20 M 32 x 1.5 13 – 20 40 31 12
157.3225.20 M 32 x 1.5 18 – 25 40 31 12
157.4026.20 M 40 x 1.5 20 – 26 50 37 15
157.4032.20 M 40 x 1.5 22 – 32 50 37 15

PG gänga

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Kort mm
157.0705 Pg 7 2 – 5 14 19 5
157.0707 Pg 7 3 – 6.5 14 19 5
157.0906 Pg 9 2 – 6 17 21 6
157.0908 Pg 9 4 – 8 17 21 6
157.1107 Pg 11 3 – 7 20 22 6
157.1110 Pg 11 5 – 10 20 22 6
157.1309 Pg 13.5 5 – 9 22 23 6.5
157.1312 Pg 13.5 6 – 12 22 23 6.5
157.1612 Pg 16 7 – 12 24 24 6.5
157.1614 Pg 16 10 – 14 24 24 6.5
157.2116 Pg 21 9 – 16 30 25 7
157.2118 Pg 21 13 – 18 30 25 7
157.2920 Pg 29 13 – 20 40 31 8
157.2925 Pg 29 18 – 25 40 31 8
157.3626 Pg 36 20 – 26 50 37 8
157.3632 Pg 36 22 – 32 50 37 8
157.4231 Pg 42 25 – 31 57 37 9
157.4238 Pg 42 32 – 38 57 37 9
157.4835 Pg 48 29 – 35 64 38 10
157.4844 Pg 48 37 – 44 64 38 10
art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Lång mm
157.0705.20 Pg 7 2 – 15 14 19 10
157.0707.20 Pg 7 3 – 6.5 14 19 10
157.0906.20 Pg 9 2 – 6 17 21 10
157.0908.20 Pg 9 4 – 8 17 21 10
157.1107.20 Pg 11 3 – 7 20 22 10
157.1110.20 Pg 11 5 – 10 20 22 10
157.1309.20 Pg 13.5 5 – 9 22 23 10
157.1312.20 Pg 13.5 6 – 12 22 23 10
157.1612.20 Pg 16 7 – 12 24 24 10
157.1614.20 Pg 16 10 – 14 24 24 10
157.2116.20 Pg 21 9 – 16 30 25 12
157.2118.20 Pg 21 13 – 18 30 25 12
157.2920.20 Pg 29 13 – 20 40 31 12
157.2925.20 Pg 29 18 – 25 40 31 12
157.3626.20 Pg 36 20 – 26 50 37 15
157.3632.20 Pg 36 22 – 32 50 37 15
157.4231.20 Pg 42 25 – 31 57 37 15
157.4238.20 Pg 42 32 – 38 57 37 15
157.4835.20 Pg 48 29 – 35 64 38 15
157.4844.20 Pg 48 37 – 44 64 38 15

NPT gänga

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Kort mm
157.3906 3/8″ NPT 2 – 6 19/ 17 21 15
157.3908 3/8″ NPT 4 – 8 19/ 17 21 15
157.1909 1/2″ NPT 5 – 9 24/ 22 24 13
157.1912 1/2″ NPT 6 – 12 24/ 22 24 13
157.3516 3/4″ NPT 9 – 16 30 25 13
157.3518 3/4″ NPT 13 – 18 30 25 13

Specifikationer

Material Nickelpläterad mässing
Kläminsats PA (Nylon)
Innerpackning NBR
O-ring NBR
Dragavlasting Enl. EN 50262, version A*
Temperaturområde -40°C till 100°C
Skyddsklass IP 68 / IP 69K

*Gäller endast Metrisk gänga
