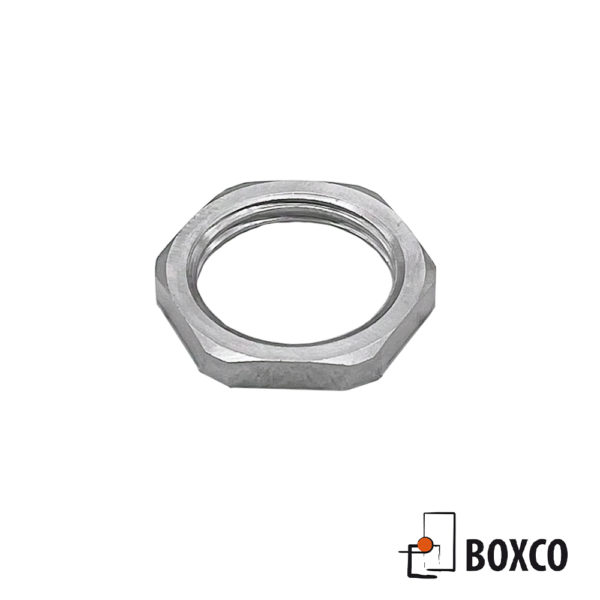

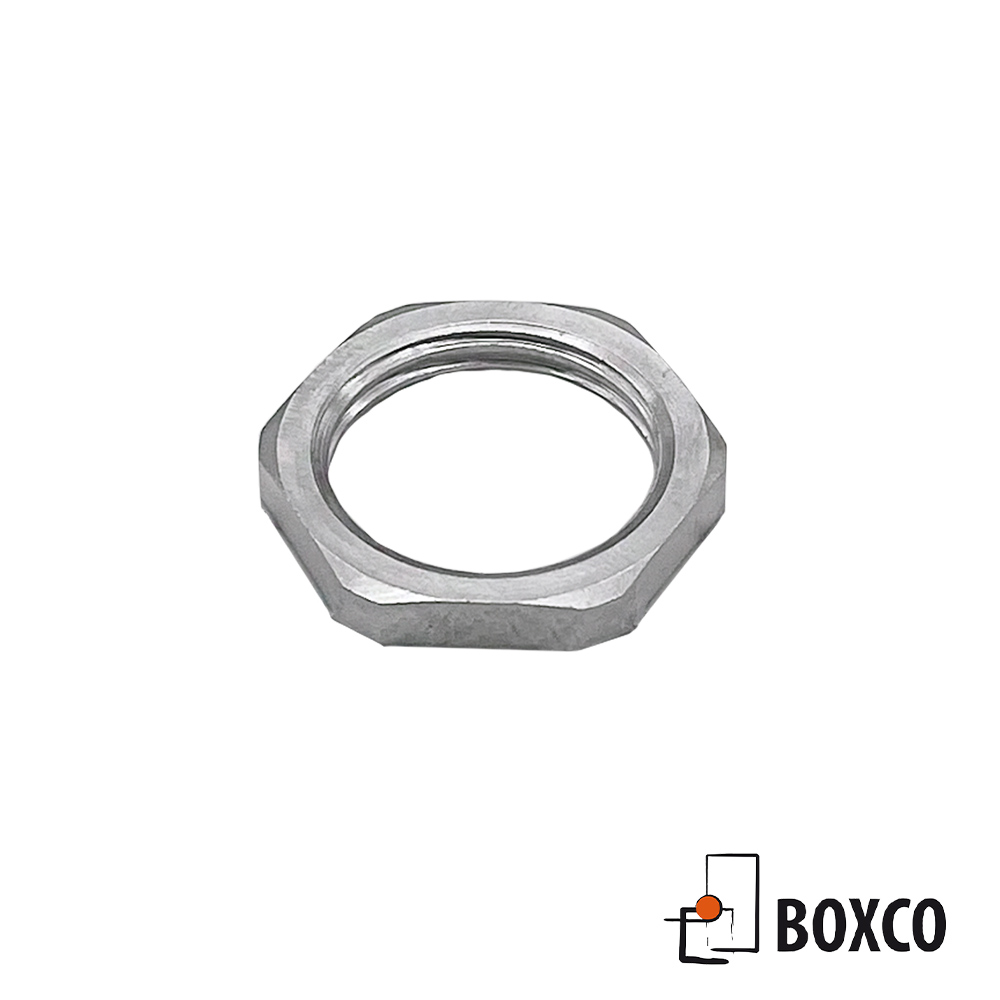

Kontramutter – Serie 520.00 / 522.00

Kontramutter – Serie 520.00 / 522.00

Egenskaper:

Standard metall kontramutter i M/Pg/NPT/Gas gänga. Tillverkare är HUGRO

Gängor: (M), (Pg), (NPT), (G)

Kategori: Standard

Ladda ner produktkatalog

Artikeldata
Egenskaper

Material

Nickelpläterad mässing


art.nr	Gänga	Nyckelvidd mm	H mm
520.06	M 6 x 1	9	2.8
520.08	M 8 x 1.25	11	2.8
520.10	M 10 x 1.5	13	2.8
520.15	M 12 x 1.5	15	2.8
520.17	M 16 x 1.5	19	2.8
520.20	M 20 x 1.5	24	3
520.25	M 25 x 1.5	30	3.5
520.32	M 32 x 1.5	36	4
520.40	M 40 x 1.5	46	5
520.50	M 50 x 1.5	57	5
520.63	M 63 x 1.5	70	6
520.72	M 72 x 2	81	8
520.74	M 75 x 1.5	80	6
520.8A	M 80 x 2	90	8
520.8F	M 85 x 2	100	8
520.9A	M 90 x 2	100	8
520.9K	M 100 x 2	125	11
520.07	Pg 7	15	2.8
520.09	Pg 9	18	2.8
520.11	Pg 11	21	3
520.13	Pg 13.5	23	3
520.16	Pg 16	26	3
520.21	Pg 21	32	3.5
520.29	Pg 29	41	4
520.36	Pg 36	51	5
520.42	Pg 42	60	5
520.48	Pg 48	64	5.5
522.39	3/8 NPT	24	3.5
522.19	1/2 NPT	28	3.75
522.35	3/4 NPT	33	4
522.75	1 NPT	40	4.5
522.76	1 1/4 NPT	50.5	4.75
522.77	1 1/2 NPT	60	5
522.78	2 NPT	70	5.5
522.14	G 1/4	15	2.8
522.38	G 3/8”	19	3
522.12	G 1/2	24	3
522.34	G 3/4	30	3.5
522.85	G 1	38	4.5
522.87	G 1 1/4	46	5
522.89	G 1 1/2	51	5
522.91	G 2	66	5.5
522.93	G 2 1/2	80	7
522.95	G 3	95	8
522.98	G 4	125	11
522.99	G 5	150	12
