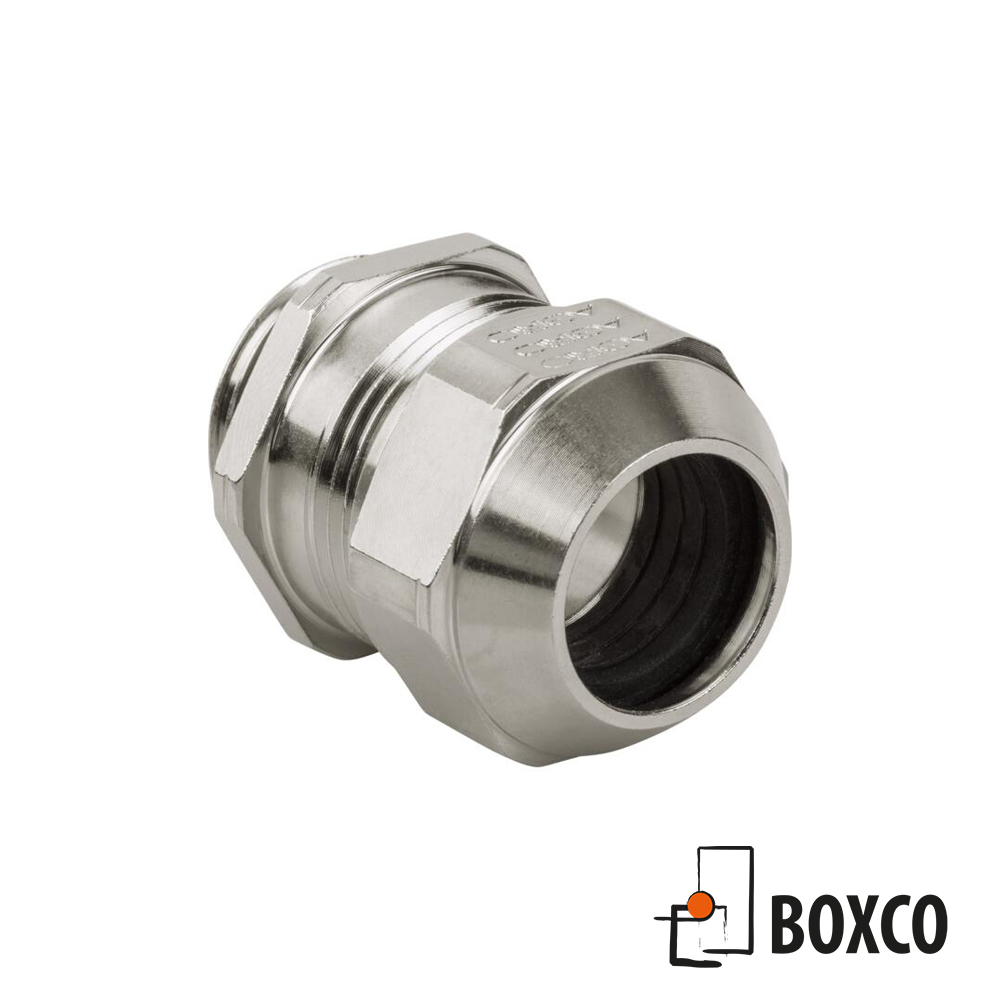

Progress – EMV (M), (Pg)Metallförskruvning EMC – Serie 107.00 / 107.20
Egenskaper:
Standard EMC förskruvning från AGRO AG. Med lång eller kort M eller Pg gänga. Enkel och säker att installera.
Kategori: Progress
Ladda ner produktkatalogEgenskaper:
Standard EMC förskruvning från AGRO AG. Med lång eller kort M eller Pg gänga. Enkel och säker att installera.
Kategori: Progress
Ladda ner produktkatalogMaterial | Nickelpläterad mässing |
Innerpackning | TPE |
O-ring | NBR |
Dragavlasting | Enl. EN 50262, version A* |
Temperaturområde | -40°C till 100°C |
Skyddsklass | |
IP 68 | |
SEV godkänd enligt EN 50262* | |
* endast metriska storlekar |
![]() | ![]() | ![]() | ![]() | |||
---|---|---|---|---|---|---|
art.nr | Gänga | Kabel Ø mm | Nyckelvidd mm | H mm | GL Kort mm | CAD |
107.0803.00 | M 8 x 1.25 | 2.5 - 3.5 | 11 | 14 | 5 | download |
107.0804.00 | M 8 x 1.25 | 3 - 4 | 11 | 14 | 5 | download |
107.1004.00 | M 10 x 1.5 | 3 - 4 | 13 | 15 | 5 | download |
107.1006.00 | M 10 x 1.5 | 4 - 6 | 13 | 15 | 5 | download |
107.1506.00 | M 12 x 1.5 | 4.5 - 6 | 15 | 17 | 5 | download |
107.1507.00 | M 12 x 1.5 | 6 - 7.5 | 15 | 17 | 5 | download |
107.1708.00 | M 16 x 1.5 | 6 - 8 | 18 | 20 | 5 | download |
107.1710.00 | M 16 x 1.5 | 8 - 10 | 18 | 22 | 5 | download |
107.2011.00 | M 20 x 1.5 | 8 - 11 | 24 | 21 | 6 | download |
107.2014.00 | M 20 x 1.5 | 11 - 14 | 24 | 23 | 6 | download |
107.2516.00 | M 25 x 1.5 | 13 - 16 | 30 | 25 | 7 | download |
107.2519.00 | M 25 x 1.5 | 16 - 19 | 30 | 28 | 7 | download |
107.3221.00 | M 32 x 1.5 | 18 - 21 | 36 | 29 | 8 | download |
107.3225.00 | M 32 x 1.5 | 21 - 25 | 36 | 29 | 8 | download |
107.4028.00 | M 40 x 1.5 | 24 - 28.5 | 46 | 31 | 8 | download |
107.4032.00 | M 40 x 1.5 | 28.5 - 32 | 46 | 31 | 8 | download |
107.5037.00 | M 50 x 1.5 | 33 - 37 | 55 | 34 | 9 | download |
107.5041.00 | M 50 x 1.5 | 37 - 41 | 55 | 34 | 9 | download |
107.6346.00 | M 63 x 1.5 | 40 - 46 | 70 | 37 | 10 | download |
107.6350.00 | M 63 x 1.5 | 46 - 50 | 70 | 37 | 10 | download |
Artikelnummer | Gänga | Kabel Ø mm | Nyckelvidd mm | H mm | GL Lång mm | 3D ritning |
107.0803.20 | M 8 x 1.25 | 2.5 - 3.5 | 11 | 14 | 10 | download |
107.0804.20 | M 8 x 1.25 | 3 - 4 | 11 | 14 | 10 | download |
107.1004.20 | M 10 x 1.5 | 3 - 4 | 13 | 15 | 10 | download |
107.1006.20 | M 10 x 1.5 | 4 - 6 | 13 | 15 | 10 | download |
107.1506.20 | M 12 x 1.5 | 4.5 - 6 | 15 | 17 | 10 | download |
107.1507.20 | M 12 x 1.5 | 6 - 7.5 | 15 | 17 | 10 | download |
107.1708.20 | M 16 x 1.5 | 6 - 8 | 18 | 20 | 10 | download |
107.1710.20 | M 16 x 1.5 | 8 - 10 | 18 | 22 | 10 | download |
107.2011.20 | M 20 x 1.5 | 8 - 11 | 24 | 21 | 10 | download |
107.2014.20 | M 20 x 1.5 | 11 - 14 | 24 | 23 | 10 | download |
107.2516.20 | M 25 x 1.5 | 13 - 16 | 30 | 25 | 11 | download |
107.2519.20 | M 25 x 1.5 | 16 - 19 | 30 | 28 | 11 | download |
107.3221.20 | M 32 x 1.5 | 18 - 21 | 36 | 29 | 13 | download |
107.3225.20 | M 32 x 1.5 | 21 - 25 | 36 | 29 | 13 | download |
107.4028.20 | M 40 x 1.5 | 24 - 28.5 | 46 | 31 | 13 | download |
107.4032.20 | M 40 x 1.5 | 28.5 - 32 | 46 | 31 | 13 | download |
107.5037.20 | M 50 x 1.5 | 33 - 37 | 55 | 34 | 14 | download |
107.5041.20 | M 50 x 1.5 | 37 - 41 | 55 | 34 | 14 | download |
107.6346.20 | M 63 x 1.5 | 40 - 46 | 70 | 37 | 14 | download |
107.6350.20 | M 63 x 1.5 | 46 - 50 | 70 | 37 | 14 | download |
Artikelnummer | Gänga | Kabel Ø mm | Nyckelvidd mm | H mm | GL Kort mm | 3D ritning |
107.0706.00 | Pg 7 | 4.5 - 6 | 15 | 17 | 6 | download |
107.0707.00 | Pg 7 | 6 - 7.5 | 15 | 17 | 6 | download |
107.0908.00 | Pg 9 | 6 - 8 | 18 | 20 | 6 | download |
107.0910.00 | Pg 9 | 8 - 10 | 18 | 22 | 6 | download |
107.1108.00 | Pg 11 | 5.5 - 8.5 | 21 | 21 | 6 | download |
107.1112.00 | Pg 11 | 8.5 - 12 | 21 | 21 | 6 | download |
107.1311.00 | Pg 13.5 | 8 - 11 | 24 | 21 | 6 | download |
107.1314.00 | Pg 13.5 | 11 - 14 | 24 | 23 | 6 | download |
107.1611.00 | Pg 16 | 8 - 11 | 24 | 21 | 6 | download |
107.1614.00 | Pg 16 | 11 - 14 | 24 | 23 | 6 | download |
107.2116.00 | Pg 21 | 13 - 16 | 30 | 25 | 7.5 | download |
107.2119.00 | Pg 21 | 16 - 19 | 30 | 28 | 7.5 | download |
107.2923.00 | Pg 29 | 19 - 23 | 38 | 29 | 8 | download |
107.2925.00 | Pg 29 | 23 - 25.5 | 38 | 29 | 8 | download |
107.3630.00 | Pg 36 | 25 - 30.5 | 50 | 32 | 8 | download |
107.3635.00 | Pg 36 | 30.5 - 35 | 50 | 32 | 8 | download |
107.4237.00 | Pg 42 | 33 - 37 | 55 | 34 | 10 | download |
107.4241.00 | Pg 42 | 37 - 41 | 55 | 34 | 10 | download |
107.4843.00 | Pg 48 | 39 - 43 | 65 | 37 | 11 | download |
107.4846.00 | Pg 48 | 43 - 46.5 | 65 | 37 | 11 | download |
Artikelnummer | Gänga | Kabel Ø mm | Nyckelvidd mm | H mm | GL Lång mm | 3D ritning |
107.0706.20 | Pg 7 | 4.5 - 6 | 15 | 17 | 10 | download |
107.0707.20 | Pg 7 | 6 - 7.5 | 15 | 17 | 10 | download |
107.0908.20 | Pg 9 | 6 - 8 | 18 | 20 | 10 | download |
107.0910.20 | Pg 9 | 8 - 10 | 18 | 22 | 10 | download |
107.1108.20 | Pg 11 | 5.5 - 8.5 | 21 | 21 | 10 | download |
107.1112.20 | Pg 11 | 8.5 - 12 | 21 | 21 | 10 | download |
107.1311.20 | Pg 13.5 | 8 - 11 | 24 | 21 | 10 | download |
107.1314.20 | Pg 13.5 | 11 - 14 | 24 | 23 | 10 | download |
107.1611.20 | Pg 16 | 8 - 11 | 24 | 21 | 10 | download |
107.1614.20 | Pg 16 | 11 - 14 | 24 | 23 | 10 | download |
107.2116.20 | Pg 21 | 13 - 16 | 30 | 25 | 12 | |
107.2119.20 | Pg 21 | 16 - 19 | 30 | 28 | 12 | |
107.2923.20 | Pg 29 | 19 - 23 | 38 | 29 | 12 | |
107.2925.20 | Pg 29 | 23 - 25.5 | 38 | 29 | 12 | |
107.3630.20 | Pg 36 | 25 - 30.5 | 50 | 32 | 15 | |
107.3635.20 | Pg 36 | 30.5 - 35 | 50 | 32 | 15 | |
107.4237.20 | Pg 42 | 33 - 37 | 55 | 34 | 15 | |
107.4241.20 | Pg 42 | 37 - 41 | 55 | 34 | 15 | |
107.4843.20 | Pg 48 | 39 - 43 | 65 | 37 | 15 | |
107.4846.20 | Pg 48 | 43 - 46.5 | 65 | 37 | 15 |
