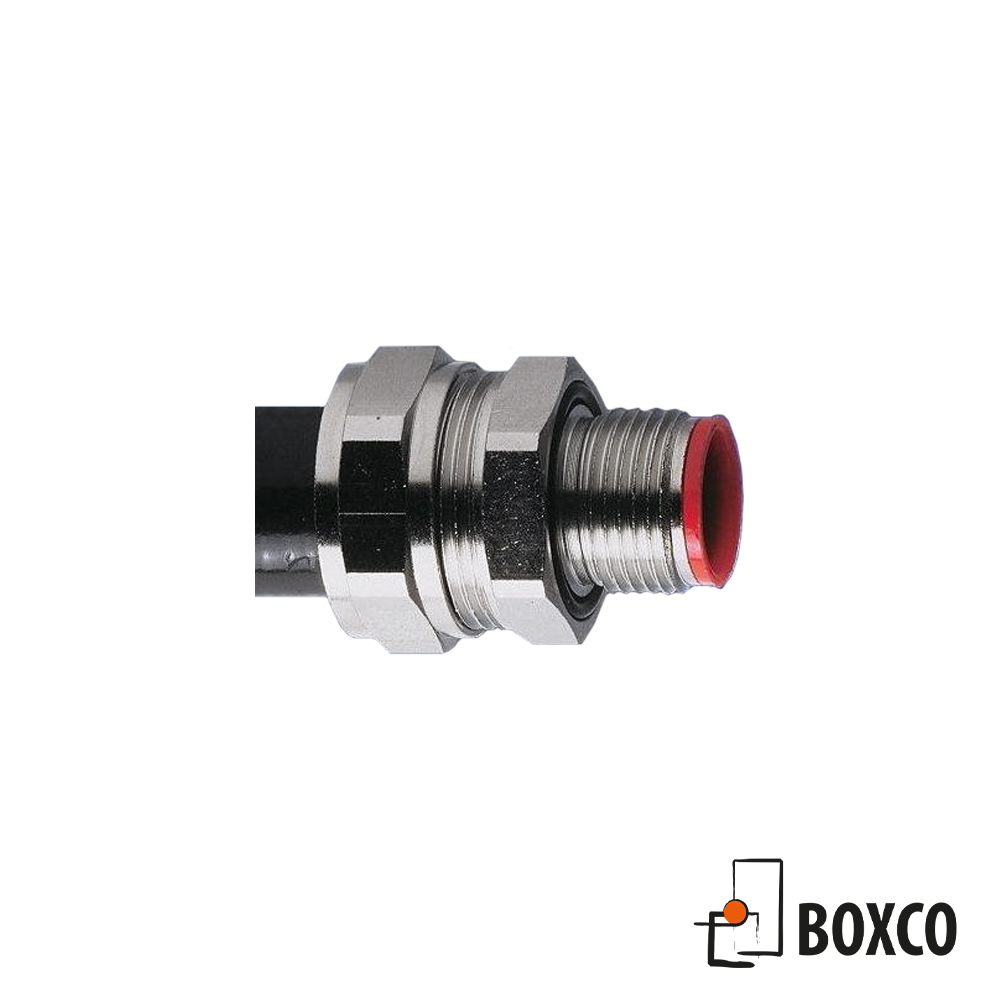

SPL – Typ M IP69K

Rak koppling – Roterbar yttre gänga
För montering i gängade hål eller ”knockouts”. Uppfyller skyddsklass IP69K.

Passar metallslang SPL, SPLHC & SPUL med slät coating.

M gänga

art.nr NW ytter (mm) Slangstl. US (tum) Metrisk Gänga
SPL10/M12/M 10 1/4 M12
SPL12/M16/M 12 5/16 M16
SPL16/M16/M 16 3/8 M16
SPL16/M20/M 16 3/8 M20
SPL20/M20/M 20 1/2 M20
SPL25/M25/M 25 3/4 M25
SPL32/M32/M 32 1 M32
SPL40/M40/M 40 1 1/4 M40
SPL50/M50/M 50 1 1/2 M50
SPL63/M63/M 63 2 M63

PG gänga

art.nr NW ytter (mm) Slangstl. US (tum) PG Gänga
SPL10/PG7/M 10 1/4 Pg7
SPL12/PG9/M 12 5/16 Pg9
SPL16/PG11/M 16 3/8 Pg11
SPL16/PG13/M 16 3/8 Pg13.5
SPL20/PG16/M 20 1/2 Pg16
SPL25/PG21/M 25 3/4 Pg21
SPL32/PG29/M 32 1 Pg29
SPL40/PG36/M 40 1 1/4 Pg36
SPL50/PG42/M 50 1 1/2 Pg42
SPL63/PG48/M 63 2 Pg48

NPT gänga

art.nr NW ytter (mm) Slangstl. US (tum) NPT Gänga
SPL16/038/M 16 3/8 3/8
SPL16/038/M 16 3/8 3/8
SPL20/050/M 20 1/2 1/2
SPL25/075/M 25 3/4 3/4
SPL32/100/M 32 1 1
SPL40/125/M 40 1 1/4 1 1/4
SPL50/150/M 50 1 1/2 1 1/2

Specifikationer

Material Temperaturområde Skyddsklass Använd följande skyddsslang Egenskaper
Nickelpläterad mässing Rörliga applikationer: -45°C till +250°C IP66: SPL, SPLHC och SPUL Roterbar gänga
Statiska applikationer: -65°C till +300°C IP67: SPL, SPLHC och SPUL
IP68: SPL, SPLHC och SPUL – 10 bar / 30 min
IP69K: SPL, SPLHC och SPUL
