Typ A

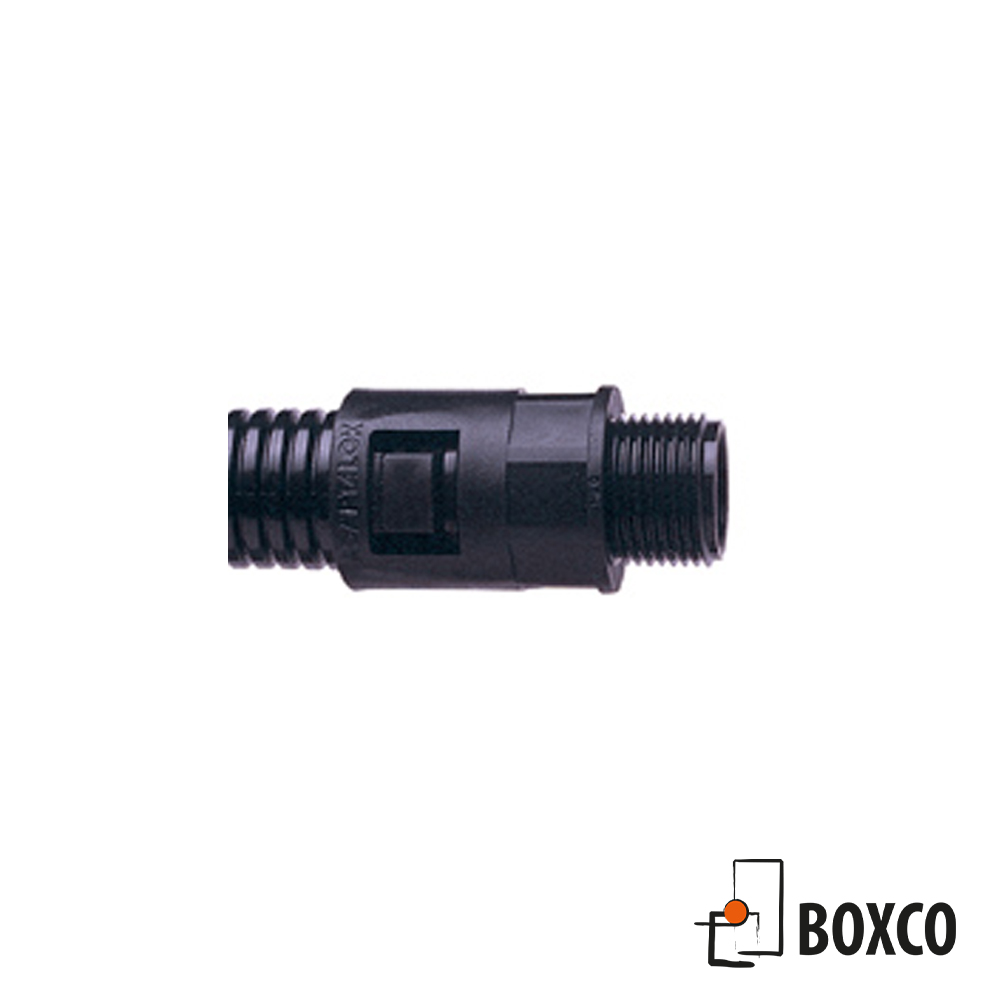

Rak koppling – Fast yttre gänga
För montering i gängade hål eller ”knockouts”. Kontramutter medföljer endast kopplingar med metrisk gänga.
Kategori: Snabbkoppling med Plastgänga
Rak koppling – Fast yttre gänga
För montering i gängade hål eller ”knockouts”. Kontramutter medföljer endast kopplingar med metrisk gänga.
Kategori: Snabbkoppling med Plastgänga
Material | Polyamid 66 (Nylon) |
Färg: | Svart (BK) och Grå (GY) |
Temperaturområde | Rörliga applikationer: -45°C till +120°C |
Statiska applikationer: -50°C till +120°C | |
------------------------------ | ------------------------------ |
Skyddsklass | Använd följande skyddsslang: |
IP66: | PA, PI, CP och PR |
IP67: | (PA, PI, CP och PR) + ALS-packning |
IP68: | (PA, PI, CP och PR) + ALS-packning |
IP69K: | (PA, PI, CP och PR) + ALS-packning |
------------------------------ | ------------------------------ |
Egenskaper: | Roterbar gänga |
art.nr | NW ytter (mm) | Metrisk Gänga |
---|---|---|
AL10/M12/A-BK | 10 | M12 |
AL13/M16/A-BK | 13 | M16 |
AL13/M20/A-BK | 13 | M20 |
AL16/M16/A-BK | 16 | M16 |
AL16/M20/A-BK | 16 | M20 |
AL21/M20/A-BK | 21 | M20 |
AL21/M25/A-BK | 21 | M25 |
AL28/M25/A-BK | 28 | M25 |
AL28/M32/A-BK | 28 | M32 |
AL34/M32/A-BK | 34 | M32 |
AL34/M40/A-BK | 34 | M40 |
AL42/M40/A-BK | 42 | M40 |
AL42/M50/A-BK | 42 | M50 |
AL54/M50/A-BK | 54 | M50 |
AL54/M63/A-BK | 54 | M63 |
Artikelnummer | NW ytter (mm) | Pg Gänga |
AL10/Pg7/A-BK | 10 | Pg7 |
AL10/Pg9/A-BK | 10 | Pg9 |
AL13/Pg9/A-BK | 13 | Pg9 |
AL13/Pg11/A-BK | 13 | Pg11 |
AL13/Pg13/A-BK | 13 | Pg13.5 |
AL16/Pg9/A-BK | 16 | Pg9 |
AL16/Pg11/A-BK | 16 | Pg11 |
AL16/Pg13/A-BK | 16 | Pg13.5 |
AL16/Pg16/A-BK | 16 | Pg16 |
AL21/Pg11/A-BK | 21 | Pg11 |
AL21/Pg13/A-BK | 21 | Pg13.5 |
AL21/Pg16/A-BK | 21 | Pg16 |
AL28/Pg21/A-BK | 28 | Pg21 |
AL34/Pg29/A-BK | 34 | Pg29 |
AL42/Pg36/A-BK | 42 | Pg36 |
AL54/Pg48/A-BK | 54 | Pg48 |
Artikelnummer | NW ytter (mm) | PF Gänga |
AL10/PF025/A-BK | 10 | 1/4 |
AL13/PF038/A-BK | 13 | 3/8 |
AL16/PF038/A-BK | 16 | 3/8 |
AL16/PF050/A-BK | 16 | 1/2 |
AL21/PF050/A-BK | 21 | 1/2 |
AL28/PF075/A-BK | 28 | 3/4 |
AL34/PF100/A-BK | 34 | 1 |
AL42/PF125/A-BK | 42 | 1.25 |
AL54/PF150/A-BK | 54 | 1.5 |
AL54/PF200/A-BK | 54 | 2 |
Artikelnummer | NW ytter (mm) | NPT Gänga |
AL13/038/A-BK | 13 | 3/8 |
AL16/038/A-BK | 16 | 3/8 |
AL16/050/A-BK | 16 | 1/2 |
AL21/050/A-BK | 21 | 1/2 |
AL28/075/A-BK | 28 | 3/4 |
AL34/100/A-BK | 34 | 1 |
AL42/125/A-BK | 42 | 1 1/4 |
AL54/150/A-BK | 54 | 1 1/2 |
