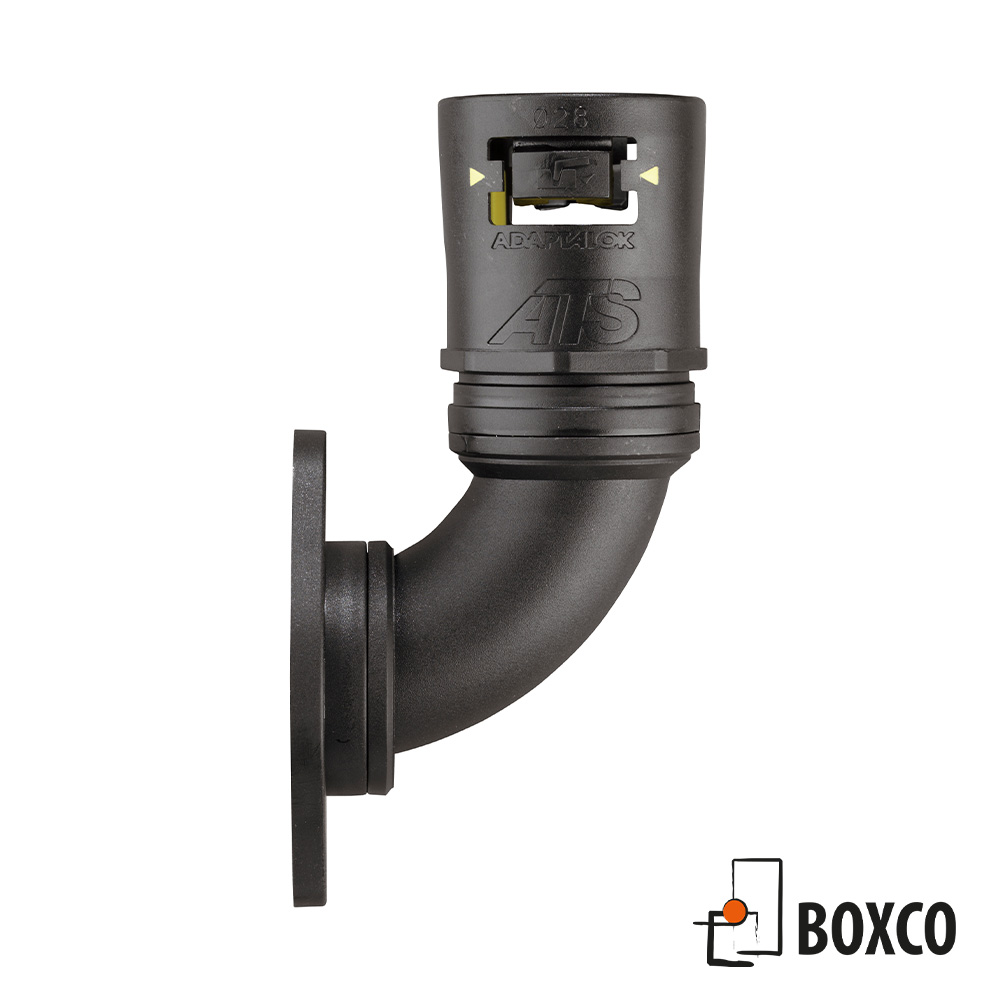

90° Vinkelkoppling – Panelmontage
Integrerad packning som uppfyller IP69K.
Få IP69k utan lösa delar. Tryck i slangen i kopplingen och vrid 90° och ert montage är klart!
Gul isolerande elastomer som standard enl IEC61386
Blå isolerande elastomer för att uppfylla UL1696
| art.nr (standard) | art.nr (UL) | NW inner (mm) | NW ytter (mm) |
| AT13/FL/C90-BKY | AT13/FL/C90-BKB | 10 | 13 |
| AT16/FL/C90-BKY | AT16/FL/C90-BKB | 13 | 16 |
| AT21/FL/C90-BKY | AT21/FL/C90-BKB | 17 | 21 |
| AT28/FL/C90-BKY | AT28/FL/C90-BKB | 23 | 28 |
| AT54/FL/C90-BKY | AT54/FL/C90-BKB | 50 | 54 |
| Material | Polyamid 66 (Nylon) / TPE |
| Färg: | Elastomer: Gul (YW), Blå (BE) |
| Koppling: Svart (BK), Grå (GY) | |
| Temperaturområde | Rörliga applikationer: -45°C till +120°C |
| Statiska applikationer: -50°C till +120°C | |
| Skyddsklass | Använd följande skyddsslang: |
| IP66: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP67: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP68: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP69K: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| Egenskaper: | Roterbar |
| Godkännanden: | Gul elastomer (IEC61386) |
| Blå elastomer (UL1696) | |
| London Underground Engineering Standard 2-01001-002 | |
| Lloyds Register | |
| NF F 16-101/102 | |
| DIN5510 (Deutsch Bahn) |
