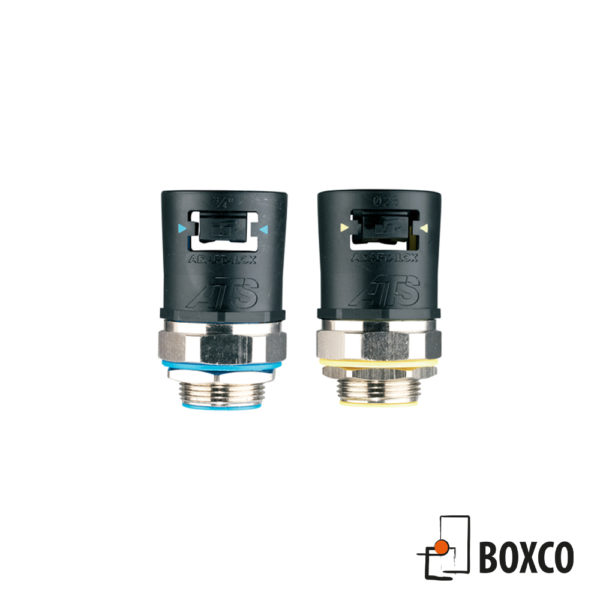

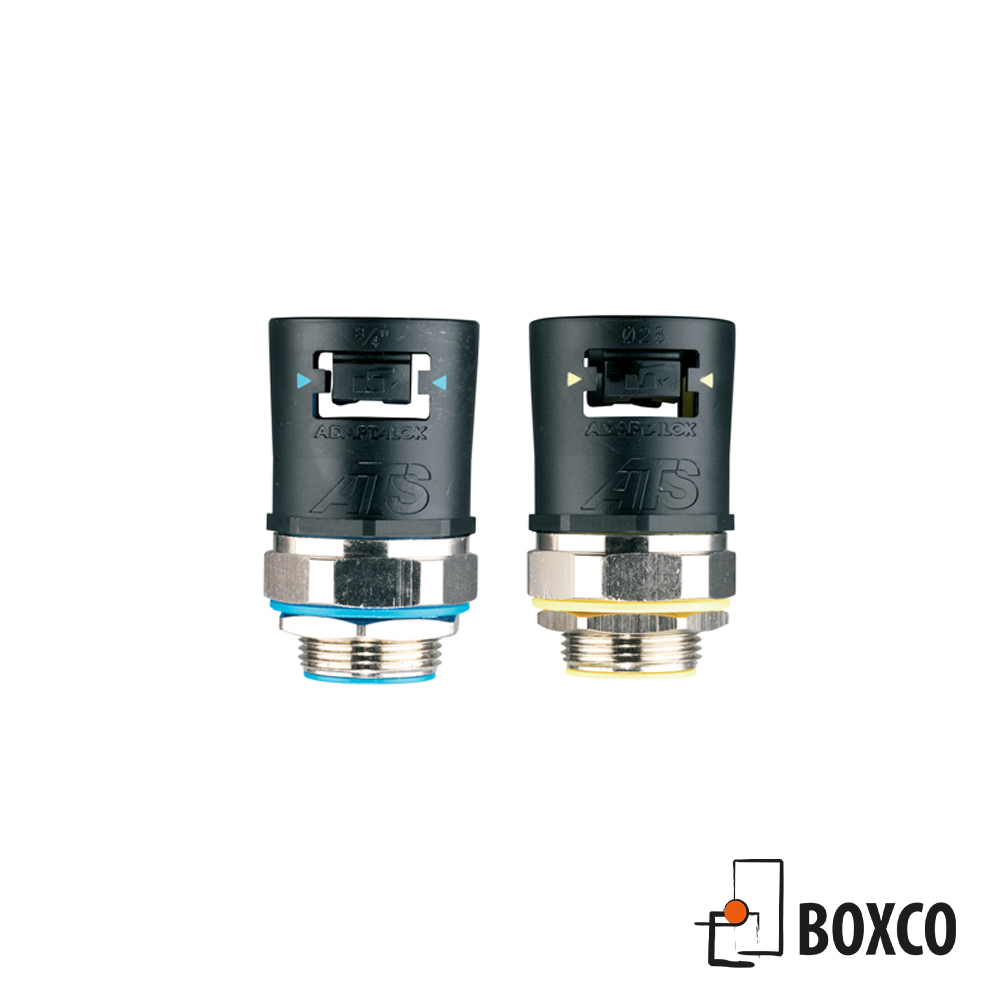

ATS typ SA IP69k slangkoppling

Rak koppling – Roterbar yttre gänga

Få IP69k utan lösa delar. Tryck i slangen i kopplingen och vrid 90° och ert montage är klart!
För montering i gängade hål eller ”knockouts”. Kontramutter medföljer endast kopplingar med Metrisk och NPT gänga.

Gul isolerande elastomer som standard enl IEC61386
Blå isolerande elastomer för att uppfylla UL1696

M Gänga

art.nr (standard) art.nr (UL) NW inner (mm) NW ytter (mm) Metrisk Gänga
AT13/M16/SA-BKY AT13/M16/SA-BKB 10 13 M16
AT16/M16/SA-BKY AT16/M16/SA-BKB 13 16 M16
AT21/M20/SA-BKY AT21/M20/SA-BKB 17 21 M20
AT28/M25/SA-BKY AT28/M25/SA-BKB 23 28 M25
AT34/M32/SA-BKY AT34/M32/SA-BKB 29 34 M32
AT42/M40/SA-BKY AT42/M40/SA-BKB 37 42 M40
AT48/M50/SA-BKY AT48/M50/SA-BKB 42 48 M50
AT54/M50/SA-BKY AT54/M50/SA-BKB 50 54 M50
AT54/M63/SA-BKY AT54/M63/SA-BKB 50 54 M63



NPT Gänga

art.nr (standard) art.nr (UL) NW inner (mm) NW ytter (mm) NPT Gänga
AT13/038/SA-BKY AT13/038/SA-BKB 10 13 3/8″
AT16/038/SA-BKY AT16/038/SA-BKB 13 16 3/8″
AT21/050/SA-BKY AT21/050/SA-BKB 17 21 1/2″
AT28/075/SA-BKY AT28/075/SA-BKB 23 28 3/4″
AT34/100/SA-BKY AT34/100/SA-BKB 29 34 1″
AT42/125/SA-BKY AT42/125/SA-BKB 37 42 1 1/4″
AT48/150/SA-BKY AT48/150/SA-BKB 42 48 1 1/2″
AT54/200/SA-BKY AT54/200/SA-BKB 50 54 2″

Specifikationer

Material Polyamid 66 (Nylon) / TPE
Färg: Elastomer: Gul (YW), Blå (BE)
Koppling: Svart (BK), Grå (GY)
Temperaturområde Rörliga applikationer: -45°C till +120°C
Statiska applikationer: -50°C till +120°C
Skyddsklass Använd följande skyddsslang:
IP66: UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
IP67: UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
IP68: UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
IP69K: UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
Egenskaper: Roterbar gänga, nickelpläterad mässing
Godkännanden: Gul elastomer (IEC61386)
Blå elastomer (UL1696)
London Underground Engineering Standard 2-01001-002
Lloyds Register
NF F 16-101/102
DIN5510 (Deutsch Bahn)
