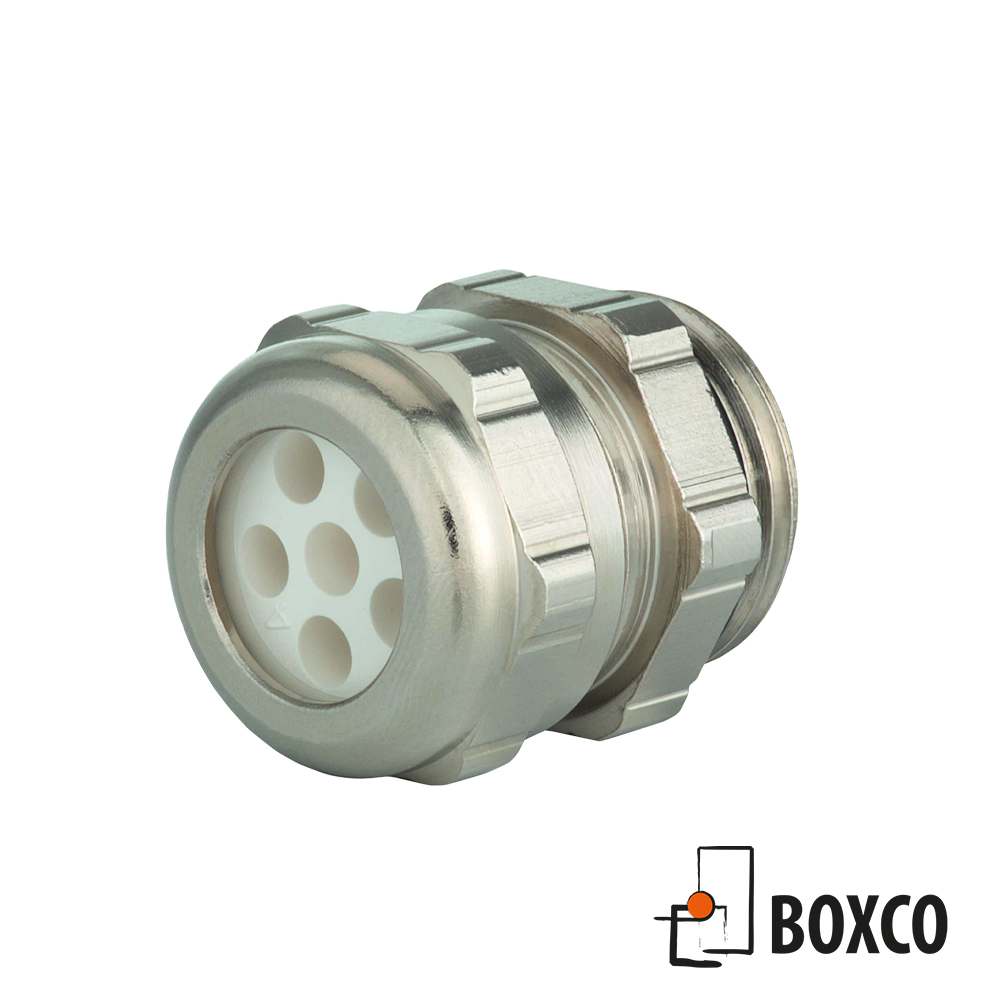

Uni-Dicht / MF (M), (Pg)Metallförskruvning Multi – Serie 106.14
Egenskaper:
Enkel, snabb och säker att installera, snygg design. Lång eller kort M/Pg gänga. Stort urval av hålade innerpackningar.
Kategori: Multi
Ladda ner produktkatalogEgenskaper:
Enkel, snabb och säker att installera, snygg design. Lång eller kort M/Pg gänga. Stort urval av hålade innerpackningar.
Kategori: Multi
Ladda ner produktkatalogMaterial | Nickelpläterad mässing |
Innerpackning | TPE (M), PVC (Pg) |
O-ring | NBR |
Temperaturområde | PVC: -20°C till 100°C |
TPE: -30°C till 110°C | |
Skyddsklass | IP 65 |
![]() | ![]() | ![]() | ![]() | ![]() | |||
---|---|---|---|---|---|---|---|
art.nr | Gänga | Kabel Ø mm | Antal hål | Nyckelvidd mm | H mm | GL mm | CAD |
106.17122.14 | M 16 x 1.5 | 1.2 | 2 | 18/ 17 | 20 | 6 | download |
106.17302.14 | M 16 x 1.5 | 3 | 2 | 18/ 17 | 20 | 6 | download |
106.17304.14 | M 16 x 1.5 | 3 | 4 | 18/ 17 | 20 | 6 | download |
106.17144.14 | M 16 x 1.5 | 1.4 | 4 | 18/ 17 | 20 | 6 | download |
106.17303.14 | M 16 x 1.5 | 3 | 3 | 18/ 17 | 20 | 6 | download |
106.17402.14 | M 16 x 1.5 | 4 | 2 | 18/ 17 | 20 | 6 | download |
106.20128.14 | M 20 x 1.5 | 1.2 | 8 | 22/ 20 | 20 | 6 | download |
106.20157.14 | M 20 x 1.5 | 1.5 | 7 | 22/ 20 | 20 | 6 | download |
106.20206.14 | M 20 x 1.5 | 2 | 6 | 22/ 20 | 20 | 6 | download |
106.20256.14 | M 20 x 1.5 | 2.5 | 6 | 22/ 20 | 20 | 6 | download |
106.20303.14 | M 20 x 1.5 | 3 | 3 | 22/ 20 | 20 | 6 | download |
106.20402.14 | M 20 x 1.5 | 4 | 2 | 22/ 20 | 20 | 6 | download |
106.20502.14 | M 20 x 1.5 | 5 | 2 | 22/ 20 | 20 | 6 | download |
106.23158.14 | M 20 x 1.5 | 1.5 | 8 | 22 | 21 | 6.5 | download |
106.23210.14 | M 20 x 1.5 | 2 | 10 | 22 | 21 | 6.5 | download |
106.23303.14 | M 20 x 1.5 | 3 | 3 | 22 | 21 | 6.5 | download |
106.23356.14 | M 20 x 1.5 | 3.5 | 6 | 22 | 21 | 6.5 | download |
106.23502.14 | M 20 x 1.5 | 5 | 2 | 22 | 21 | 6.5 | download |
106.20154.14 | M 20 x 1.5 | 1.5 | 4 | 22/ 20 | 20 | 6 | download |
106.20159.14 | M 20 x 1.5 | 1.5 | 9 | 22/ 20 | 20 | 6 | download |
106.20232.14 | M 20 x 1.5 | 2.3 | 2 | 22/ 20 | 20 | 6 | download |
106.20302.14 | M 20 x 1.5 | 3 | 2 | 22/ 20 | 20 | 6 | download |
106.20355.14 | M 20 x 1.5 | 3.5 | 5 | 22/ 20 | 20 | 6 | download |
106.20403.14 | M 20 x 1.5 | 4 | 3 | 22/ 20 | 20 | 6 | download |
106.20602.14 | M 20 x 1.5 | 6 | 2 | 22/ 20 | 20 | 6 | download |
106.23203.14 | M 20 x 1.5 | 2 | 3 | 22 | 21 | 6.5 | download |
106.23302.14 | M 20 x 1.5 | 3 | 2 | 22 | 21 | 6.5 | download |
106.23304.14 | M 20 x 1.5 | 3 | 4 | 22 | 21 | 6.5 | download |
106.23403.14 | M 20 x 1.5 | 4 | 3 | 22 | 21 | 6.5 | download |
106.23602.14 | M 20 x 1.5 | 6 | 2 | 22 | 21 | 6.5 | download |
106.25207.14 | M 25 x 1.5 | 2 | 7 | 28/ 24 | 21 | 7.5 | download |
106.25309.14 | M 25 x 1.5 | 3 | 9 | 28/ 24 | 21 | 7.5 | download |
106.25404.14 | M 25 x 1.5 | 4 | 4 | 28/ 24 | 21 | 7.5 | download |
106.25602.14 | M 25 x 1.5 | 6 | 2 | 28/ 24 | 21 | 7.5 | download |
106.25703.14 | M 25 x 1.5 | 7 | 3 | 28/ 24 | 21 | 7.5 | download |
106.25303.14 | M 25 x 1.5 | 3 | 3 | 28/ 24 | 21 | 7.5 | download |
106.25402.14 | M 25 x 1.5 | 4 | 2 | 28/ 24 | 21 | 7.5 | download |
106.25406.14 | M 25 x 1.5 | 4 | 6 | 28/ 24 | 21 | 7.5 | download |
106.25604.14 | M 25 x 1.5 | 6 | 4 | 28/ 24 | 21 | 7.5 | download |
106.25802.14 | M 25 x 1.5 | 8 | 2 | 28/ 24 | 21 | 7.5 | download |
106.32221.14 | M 32 x 1.5 | 2 | 21 | 35/ 30 | 25 | 8 | download |
106.32406.14 | M 32 x 1.5 | 4 | 6 | 35/ 30 | 25 | 8 | download |
106.32452.14 | M 32 x 1.5 | 4.5 | 2 | 35/ 30 | 25 | 8 | download |
106.32506.14 | M 32 x 1.5 | 5 | 6 | 35/ 30 | 25 | 8 | download |
106.32604.14 | M 32 x 1.5 | 6 | 4 | 35/ 30 | 25 | 8 | download |
106.32656.14 | M 32 x 1.5 | 6.5 | 6 | 35/ 30 | 25 | 8 | download |
106.32802.14 | M 32 x 1.5 | 8 | 2 | 35/ 30 | 25 | 8 | download |
106.32902.14 | M 32 x 1.5 | 9 | 2 | 35/ 30 | 25 | 8 | download |
106.32308.14 | M 32 x 1.5 | 3 | 8 | 35/ 30 | 25 | 8 | download |
106.32408.14 | M 32 x 1.5 | 4 | 8 | 35/ 30 | 25 | 8 | download |
106.32504.14 | M 32 x 1.5 | 5 | 4 | 35/ 30 | 25 | 8 | download |
106.32508.14 | M 32 x 1.5 | 5 | 8 | 35/ 30 | 25 | 8 | download |
106.32654.14 | M 32 x 1.5 | 6.5 | 4 | 35/ 30 | 25 | 8 | download |
106.32703.14 | M 32 x 1.5 | 7 | 3 | 35/ 30 | 25 | 8 | download |
106.32804.14 | M 32 x 1.5 | 8 | 4 | 35/ 30 | 25 | 8 | download |
106.32903.14 | M 32 x 1.5 | 9 | 3 | 35/ 30 | 25 | 8 | download |
106.40512.14 | M 40 x 1.5 | 5.3 | 12 | 43/ 40 | 25 | 8 | download |
106.40610.14 | M 40 x 1.5 | 6 | 10 | 43/ 40 | 25 | 8 | download |
106.40805.14 | M 40 x 1.5 | 8 | 5 | 43/ 40 | 25 | 8 | download |
106.40904.14 | M 40 x 1.5 | 9 | 4 | 43/ 40 | 25 | 8 | download |
106.40104.14 | M 40 x 1.5 | 10 | 4 | 43/ 40 | 25 | 8 | download |
106.40112.14 | M 40 x 1.5 | 11 | 2 | 43/ 40 | 25 | 8 | download |
106.40132.14 | M 40 x 1.5 | 13 | 2 | 43/ 40 | 25 | 8 | download |
106.40606.14 | M 40 x 1.5 | 6 | 6 | 43/ 40 | 25 | 8 | download |
106.40707.14 | M 40 x 1.5 | 7 | 7 | 43/ 40 | 25 | 8 | download |
106.40806.14 | M 40 x 1.5 | 8 | 6 | 43/ 40 | 25 | 8 | download |
106.40905.14 | M 40 x 1.5 | 9 | 5 | 43/ 40 | 25 | 8 | download |
106.40105.14 | M 40 x 1.5 | 10 | 5 | 43/ 40 | 25 | 8 | download |
106.40113.14 | M 40 x 1.5 | 11 | 3 | 43/ 40 | 25 | 8 | download |
106.50515.14 | M 50 x 1.5 | 5 | 15 | 54/ 50 | 28 | 9 | download |
106.50808.14 | M 50 x 1.5 | 8 | 8 | 54/ 50 | 28 | 9 | download |
106.50907.14 | M 50 x 1.5 | 9 | 7 | 54/ 50 | 28 | 9 | download |
106.50103.14 | M 50 x 1.5 | 10 | 3 | 54/ 50 | 28 | 9 | download |
106.50115.14 | M 50 x 1.5 | 11.5 | 5 | 54/ 50 | 28 | 9 | download |
106.50152.14 | M 50 x 1.5 | 15 | 2 | 54/ 50 | 28 | 9 | download |
106.63108.14 | M 63 x 1.5 | 10 | 8 | 68 | 30 | 10 | download |
106.63128.14 | M 63 x 1.5 | 12 | 8 | 68 | 30 | 10 | download |
106.63183.14 | M 63 x 1.5 | 18 | 3 | 68 | 30 | 10 | download |
106.50713.14 | M 50 x 1.5 | 7 | 13 | 54/ 50 | 28 | 9 | download |
106.50811.14 | M 50 x 1.5 | 8 | 11 | 54/ 50 | 28 | 9 | download |
106.50908.14 | M 50 x 1.5 | 9 | 8 | 54/ 50 | 28 | 9 | download |
106.50114.14 | M 50 x 1.5 | 11.5 | 4 | 54/ 50 | 28 | 9 | download |
106.50134.14 | M 50 x 1.5 | 13 | 4 | 54/ 50 | 28 | 9 | download |
106.63124.14 | M 63 x 1.5 | 12 | 4 | 68 | 30 | 10 | download |
106.63164.14 | M 63 x 1.5 | 16 | 4 | 68 | 30 | 10 | download |
![]() | ![]() | ![]() | ![]() | ![]() | |||
---|---|---|---|---|---|---|---|
art.nr | Gänga | Kabel Ø mm | Antal hål | Nyckelvidd mm | H mm | GL mm | CAD |
106.09122.14 | Pg 9 | 1.2 | 2 | 17 | 19 | 6 | download |
106.09302.14 | Pg 9 | 3 | 2 | 17 | 19 | 6 | download |
106.09304.14 | Pg 9 | 3 | 4 | 17 | 19 | 6 | download |
106.09144.14 | Pg 9 | 1.4 | 4 | 17 | 19 | 6 | download |
106.09303.14 | Pg 9 | 3 | 3 | 17 | 19 | 6 | download |
106.09402.14 | Pg 9 | 4 | 2 | 17 | 19 | 6 | download |
106.11128.14 | Pg 11 | 1.2 | 8 | 20 | 20 | 6 | download |
106.11157.14 | Pg 11 | 1.5 | 7 | 20 | 20 | 6 | download |
106.11206.14 | Pg 11 | 2 | 6 | 20 | 20 | 6 | download |
106.11256.14 | Pg 11 | 2.5 | 6 | 20 | 20 | 6 | download |
106.11303.14 | Pg 11 | 3 | 3 | 20 | 20 | 6 | download |
106.11402.14 | Pg 11 | 4 | 2 | 20 | 20 | 6 | download |
106.11502.14 | Pg 11 | 5 | 2 | 20 | 20 | 6 | download |
106.11154.14 | Pg 11 | 1.5 | 4 | 20 | 20 | 6 | download |
106.11159.14 | Pg 11 | 1.5 | 9 | 20 | 20 | 6 | download |
106.11232.14 | Pg 11 | 2.3 | 2 | 20 | 20 | 6 | download |
106.11302.14 | Pg 11 | 3 | 2 | 20 | 20 | 6 | download |
106.11355.14 | Pg 11 | 3.5 | 5 | 20 | 20 | 6 | download |
106.11403.14 | Pg 11 | 4 | 3 | 20 | 20 | 6 | download |
106.11602.14 | Pg 11 | 6 | 2 | 20 | 20 | 6 | download |
106.13158.14 | Pg 13.5 | 1.5 | 8 | 22 | 20 | 6.5 | download |
106.13210.14 | Pg 13.5 | 2 | 10 | 22 | 20 | 6.5 | download |
106.13303.14 | Pg 13.5 | 3 | 3 | 22 | 20 | 6.5 | download |
106.13356.14 | Pg 13.5 | 3.5 | 6 | 22 | 20 | 6.5 | download |
106.13502.14 | Pg 13.5 | 5 | 2 | 22 | 20 | 6.5 | download |
106.13203.14 | Pg 13.5 | 2 | 3 | 22 | 20 | 6.5 | download |
106.13302.14 | Pg 13.5 | 3 | 2 | 22 | 20 | 6.5 | download |
106.13304.14 | Pg 13.5 | 3 | 4 | 22 | 20 | 6.5 | download |
106.13403.14 | Pg 13.5 | 4 | 3 | 22 | 20 | 6.5 | download |
106.13602.14 | Pg 13.5 | 6 | 2 | 22 | 20 | 6.5 | download |
106.16207.14 | Pg 16 | 2 | 7 | 24 | 20 | 6.5 | download |
106.16309.14 | Pg 16 | 3 | 9 | 24 | 20 | 6.5 | download |
106.16404.14 | Pg 16 | 4 | 4 | 24 | 20 | 6.5 | download |
106.16602.14 | Pg 16 | 6 | 2 | 24 | 20 | 6.5 | download |
106.16703.14 | Pg 16 | 7 | 3 | 24 | 20 | 6.5 | download |
106.16303.14 | Pg 16 | 3 | 3 | 24 | 20 | 6.5 | download |
106.16402.14 | Pg 16 | 4 | 2 | 24 | 20 | 6.5 | download |
106.16406.14 | Pg 16 | 4 | 6 | 24 | 20 | 6.5 | download |
106.16604.14 | Pg 16 | 6 | 4 | 24 | 20 | 6.5 | download |
106.16802.14 | Pg 16 | 8 | 2 | 24 | 20 | 6.5 | download |
106.21221.14 | Pg 21 | 2 | 21 | 30 | 25 | 7 | download |
106.21406.14 | Pg 21 | 4 | 6 | 30 | 25 | 7 | download |
106.21452.14 | Pg 21 | 4.5 | 2 | 30 | 25 | 7 | download |
106.21506.14 | Pg 21 | 5 | 6 | 30 | 25 | 7 | download |
106.21604.14 | Pg 21 | 6 | 4 | 30 | 25 | 7 | download |
106.21656.14 | Pg 21 | 6.5 | 6 | 30 | 25 | 7 | download |
106.21802.14 | Pg 21 | 8 | 2 | 30 | 25 | 7 | download |
106.21902.14 | Pg 21 | 9 | 2 | 30 | 25 | 7 | download |
106.21308.14 | Pg 21 | 3 | 8 | 30 | 25 | 7 | download |
106.21408.14 | Pg 21 | 4 | 8 | 30 | 25 | 7 | download |
106.21504.14 | Pg 21 | 5 | 4 | 30 | 25 | 7 | download |
106.21508.14 | Pg 21 | 5 | 8 | 30 | 25 | 7 | download |
106.21654.14 | Pg 21 | 6.5 | 4 | 30 | 25 | 7 | download |
106.21703.14 | Pg 21 | 7 | 3 | 30 | 25 | 7 | download |
106.21804.14 | Pg 21 | 8 | 4 | 30 | 25 | 7 | download |
106.21903.14 | Pg 21 | 9 | 3 | 30 | 25 | 7 | download |
106.29512.14 | Pg 29 | 5.3 | 12 | 40 | 27 | 8 | download |
106.29610.14 | Pg 29 | 6 | 10 | 40 | 27 | 8 | download |
106.29805.14 | Pg 29 | 8 | 5 | 40 | 27 | 8 | download |
106.29904.14 | Pg 29 | 9 | 4 | 40 | 27 | 8 | download |
106.29104.14 | Pg 29 | 10 | 4 | 40 | 27 | 8 | download |
106.29112.14 | Pg 29 | 11 | 2 | 40 | 27 | 8 | download |
106.29132.14 | Pg 29 | 13 | 2 | 40 | 27 | 8 | download |
106.29606.14 | Pg 29 | 6 | 6 | 40 | 27 | 8 | download |
106.29707.14 | Pg 29 | 7 | 7 | 40 | 27 | 8 | download |
106.29806.14 | Pg 29 | 8 | 6 | 40 | 27 | 8 | download |
106.29905.14 | Pg 29 | 9 | 5 | 40 | 27 | 8 | download |
106.29105.14 | Pg 29 | 10 | 5 | 40 | 27 | 8 | download |
106.29113.14 | Pg 29 | 11 | 3 | 40 | 27 | 8 | download |
106.36515.14 | Pg 36 | 5 | 15 | 50 | 32 | 8.5 | download |
106.36808.14 | Pg 36 | 8 | 8 | 50 | 32 | 8.5 | download |
106.36907.14 | Pg 36 | 9 | 7 | 50 | 32 | 8.5 | download |
106.36103.14 | Pg 36 | 10 | 3 | 50 | 32 | 8.5 | download |
106.36115.14 | Pg 36 | 11.5 | 5 | 50 | 32 | 8.5 | download |
106.36152.14 | Pg 36 | 15 | 2 | 50 | 32 | 8.5 | download |
106.48108.14 | Pg 48 | 10 | 8 | 65 | 35 | 10 | download |
106.48128.14 | Pg 48 | 12 | 8 | 65 | 35 | 10 | download |
106.48183.14 | Pg 48 | 18 | 3 | 65 | 35 | 10 | download |
106.36713.14 | Pg 36 | 7 | 13 | 50 | 32 | 8.5 | download |
106.36811.14 | Pg 36 | 8 | 11 | 50 | 32 | 8.5 | download |
106.36908.14 | Pg 36 | 9 | 8 | 50 | 32 | 8.5 | download |
106.36114.14 | Pg 36 | 11.5 | 4 | 50 | 32 | 8.5 | download |
106.36134.14 | Pg 36 | 13 | 4 | 50 | 32 | 8.5 | download |
106.48124.14 | Pg 48 | 12 | 4 | 65 | 35 | 10 | download |
106.48164.14 | Pg 48 | 16 | 4 | 65 | 35 | 10 | download |
