UW-PP – Standardvägg Polypropylen

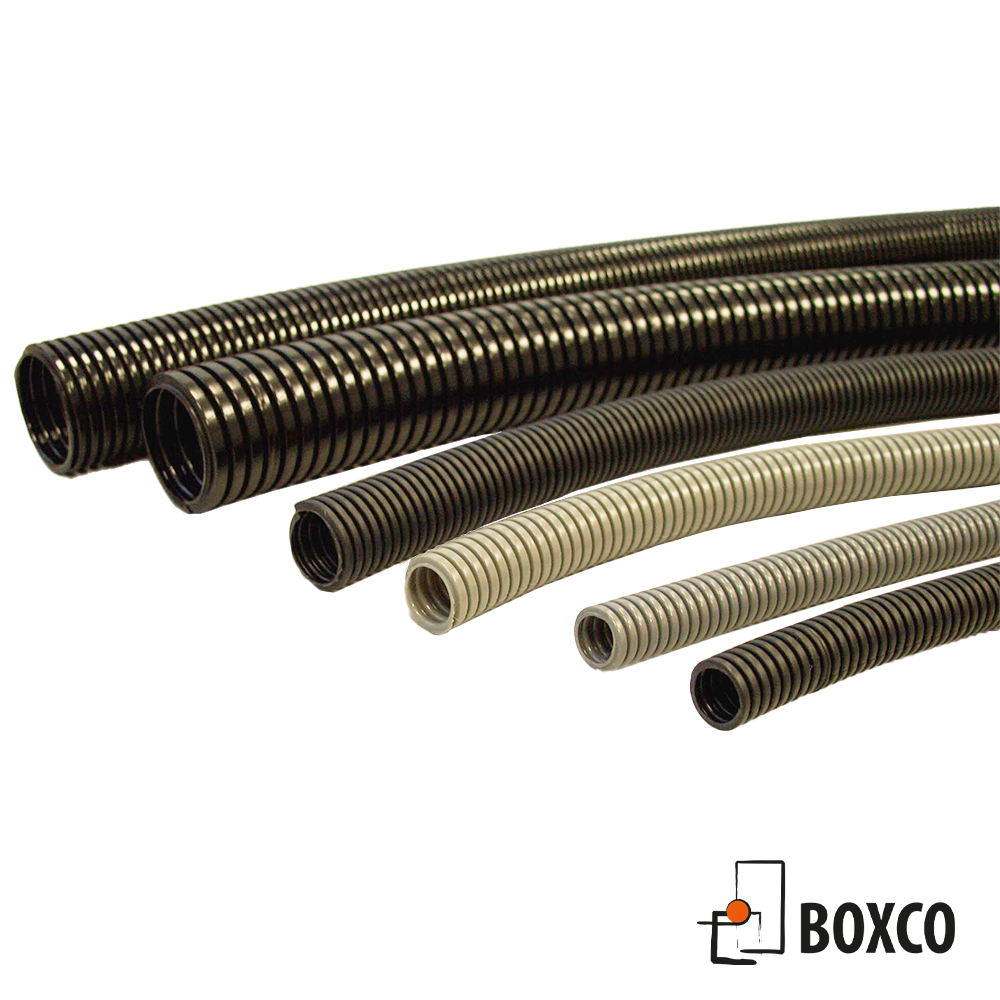

Universalslang i Polypropylen (PP) som används till installationer på maskiner, apparater, fordon mm.
Kategori: Polypropylen
Ladda ner produktkatalogUniversalslang i Polypropylen (PP) som används till installationer på maskiner, apparater, fordon mm.
Kategori: Polypropylen
Ladda ner produktkatalogEgenskaper / Teknisk data: | Värde: |
Kontinuerlig temperatur | - 40°C till + 130°C |
Kortvariga temperaturer | + 150°C |
Densitet | 0,91 till 0,93 g/m² |
Vätske absorbtion | < 0,1% |
Kompressionshållfasthet (DIN 53 455) | 15 till 20 MPa |
E-Modul (DIN 53 457) | 500 till 700 MPa |
Töjbarhet (DIN 53 455) | > 300 % |
Elektrisk genomslagshållfasthet (DIN 53 453) | Utan att skadas |
Draghållfasthet enl. (DIN 53 453) | Utan att skadas |
Brandklass | FMVSS 302 (v<75mm / min); UL 94 - V2 |
--------------------------------------------- | ------------------------------------- |
Kemiska Egenskaper: | Värde: |
Bensin vid 23°C | Mycket tålig |
Bromsvätska vid 23°C | Mycket tålig |
Glykol +H2O vid 23°C | Mycket tålig |
Rengöringsmedel vid 23°C | Mycket tålig |
Fetter vid 23°C | Mycket tålig |
Syror | Tålig |
--------------------------------------------- | ------------------------------------- |
Toleranser för A och I: | Värde: |
Nominell storlek 4,5 till 14 | + / - 0,20 mm |
Nominell storlek 15 till 29 | + / - 0,30 mm |
Nominell storlek 30 till 50 | + / - 0,40 mm |
--------------------------------------------- | ------------------------------------- |
Toleranser för a och b: | Värde: |
Nominell storlek 4,5 till 14 | + / - 0,20 mm |
Nominell storlek 15 till 29 | + / - 0,25 mm |
Nominell storlek 32 till 50 | + / - 0,30 mm |
--------------------------------------------- | ------------------------------------- |
Toleranser för s: | Värde: |
Väggtjocklek 0,15 till 0,20 mm | + 0,20 / - 0,05 mm |
Väggtjocklek 0,25 till 0,40 mm | + 0,30 / - 0,10 mm |
art.nr | NW inner (mm) | Profil f = fin, g = grov | Koppling | Ø A mm | Ø I mm | A mm | B mm | s mm | Standard längd Ring (m) | Standard längd Kartong (m) |
---|---|---|---|---|---|---|---|---|---|---|
802 045 01 | 4.5 | f | x | 7.1 | 4.8 | 2.2 | 1.2 | 0.15 | 100 | 10000 |
802 060 01 | 6.0 S | f | x | 9.1 | 6.8 | 2.7 | 1.5 | 0.2 | 100 | 5000 |
802 065 01 | 6.5 b | g | Pg7 / M10 | 10 | 6.6 | 3.1 | 2.2 | 0.2 | 100 | 5000 |
802 075 01 | 7.5 | f | Pg7 / M10 | 10 | 6.7 | 2.7 | 1.8 | 0.15 | 100 | 5000 |
802 085 01 | 8.5 | f | Pg7 / M10 | 11.7 | 8.4 | 2.4 | 1.5 | 0.2 | 100 | 3300 |
802 100 01 | 10 | f | Pg9 / M12 | 13 | 9.9 | 2.7 | 1.8 | 0.25 | 100 | 3000 |
802 110 01 | 11 | f | x | 13.7 | 10.4 | 3.1 | 2.2 | 0.3 | 100 | 3000 |
802 120 01 | 12 | f | Pg11 / M16 | 15.7 | 12.2 | 3.1 | 2.2 | 0.3 | 100 | 2000 |
802 130 01 | 13 | f | Pg11 / M16 | 15.8 | 12.7 | 2.7 | 1.8 | 0.3 | 100 | 2000 |
802 140 01 | 14 | f | Pg13.5/M20 | 18.5 | 14.2 | 3.3 | 2.3 | 0.3 | 100 | 2000 |
802 160 21 | 16 b | g | Pg16 / M20 | 21.2 | 15.8 | 4.0 | 2.9 | 0.3 | 100 | 1600 |
802 170 01 | 17 | f | Pg16 / M20 | 21.2 | 16.6 | 3.3 | 2.3 | 0.3 | 100 | 1200 |
802 180 01 | 18 | f | x | 22.6 | 17.9 | 3.1 | 2.1 | 0.35 | 100 | 1200 |
802 190 01 | 19 | f | x | 23.9 | 19.2 | 3.5 | 2.3 | 0.35 | 100 | 1200 |
802 210 21 | 21 b | g | Pg21 / M25 | 28.3 | 22.5 | 4.0 | 3.4 | 0.4 | 100 | 1000 |
802 220 01 | 22 | f | Pg21 / M25 | 25.4 | 21.3 | 3.1 | 2.2 | 0.4 | 100 | 1000 |
802 230 01 | 23 | f | Pg21 / M25 | 28.3 | 23.2 | 3.4 | 2.3 | 0.4 | 100 | 700 |
802 260 01 | 26 | f | x | 31.2 | 25.8 | 3.1 | 2.3 | 0.4 | 50 | 500 |
802 290 21 | 29 b | g | Pg29 / M32 | 34.3 | 28.5 | 4.0 | 3.4 | 0.4 | 50 | 500 |
802 290 01 | 29 | f | Pg29 / M32 | 34.5 | 29.0 | 3.4 | 2.3 | 0.4 | 50 | 300 |
802 320 01 | 32 | f | x | 38.4 | 32.5 | 4.0 | 2.0 | 0.4 | 25 | 250 |
802 360 21 | 36 b | g | Pg36 / M40 | 42.4 | 35.5 | 5.2 | 4.1 | 0.4 | 25 | 150 |
802 370 01 | 37 | f | Pg36 / M40 | 42.4 | 36.0 | 4.2 | 2.8 | 0.4 | 25 | 250 |
802 480 21 | 48 b | g | Pg48 / M50 | 54.5 | 46.5 | 5.5 | 4.2 | 0.4 | 25 | 100 |
802 500 01 | 50 | f | Pg48 / M50 | 54.5 | 47.5 | 4.3 | 2.8 | 0.4 | 25 | 150 |
