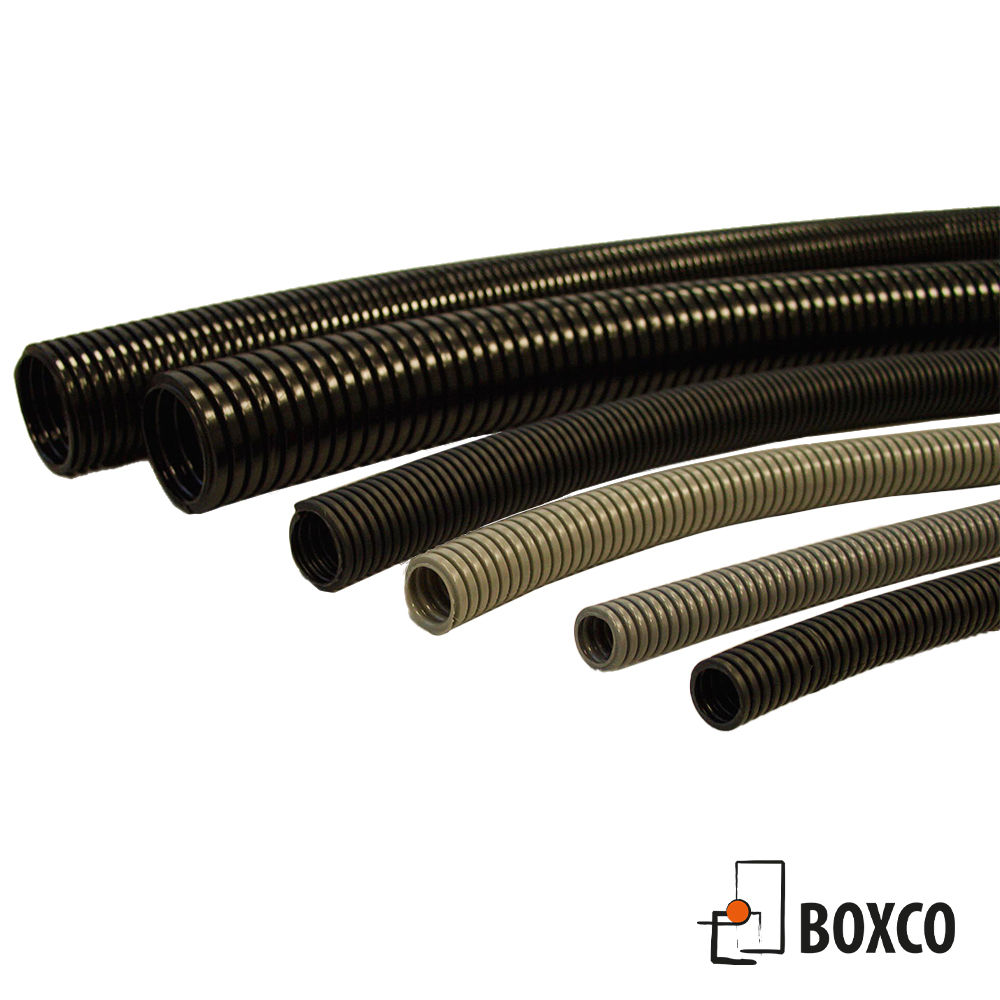

Polyutrethan slang som är vanlig vid användning som kabelskydd på robotar och andra maskiner med rörliga delar samt övriga installationer där mycket hög flexibilitet krävs. UW-PUR har också mycket bra nötningsbeständighet
Kategori: Polyuretan
Ladda ner produktkatalog| Egenskaper / Teknisk data: | Värde: |
| Kontinuerlig temperatur | - 50°C till + 100°C |
| Kortvariga temperaturer | + 120°C |
| Densitet (ISO 1183) | 1,17 till 0,03 g/m |
| Vätske absorbtion (ISO 62) | < 0,5 % |
| E-Modul (ISO 527- 1/2) | 150 MPa |
| Töjbarhet (DIN 53504) | > 450 % |
| Dragbrottsgräns | 50 Mpa |
| Draghållfasthet enl. (DIN 53 453) | Utan att skadas |
| Brandklass | FMVSS 302 Typ B (v<100mm / min); HB |
| ------------------------------------- | ------------------------------------- |
| Kemiska Egenskaper: | Värde: |
| Bensin vid 23°C | Mycket tålig |
| Broms vätska | Mycket tålig |
| Glykol +H2O vid 23°C | Mycket tålig |
| Rengöringsmedel vid 23°C | Mycket tålig |
| Fetter vid 23°C | Mycket tålig |
| Batterisyra vid 23°C | Mycket tålig |
| Starka syror och baser | Delvis tålig |
| ------------------------------------- | ------------------------------------- |

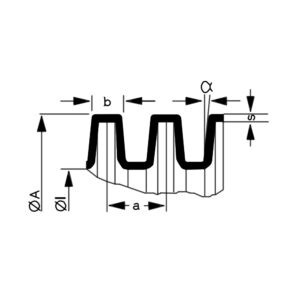

| Toleranser för A och I: | Värde: |
| Nominell storlek 4,5 till 14 | + / - 0,20 mm |
| Nominell storlek 15 till 29 | + / - 0,30 mm |
| Nominell storlek 36 till 50 | + / - 0,40 mm |
| Nominell storlek 70 till 90 | + / - 0,50 mm |
| ------------------------------------- | ------------------------------------- |
| Toleranser för a och b: | Värde: |
| Nominell storlek 4,5 till 14 | + / - 0,20 mm |
| Nominell storlek 15 till 29 | + / - 0,25 mm |
| Nominell storlek 32 till 50 | + / - 0,30 mm |
| Nominell storlek 70 till 90 | + / - 0,40 mm |
| ------------------------------------- | ------------------------------------- |
| Toleranser för s: | Värde: |
| Väggtjocklek o,15 till 0,20 mm | + 0,15 / - 0,05 mm |
| Väggtjocklek 0,30 till 0,45 mm | + 0,25 / - 0,10 mm |
| Väggtjocklek 0,70 till 0,80 mm | + 0,50 / - 0,30 mm |
| Gasolines with 23°C | moderately steadily |
| Brake fluids with 23°C | moderately steadily |
| Antifreeze (+H2Ò) with 23°C | well steadily |
| Cleaning agent with 23°C | well steadily |
| Lubricant and fat with 23°C | well steadily |
| Acids (strongly diluted) | well steadily |
| Acids generally | moderately steadily |
| Continous use temperature | - 40°C to + 125°C |
| Brief application temperature | + 140°C |
| Density (DIN 53479) g/cm³ | 1,12 (+/- 0,05) |
| Moisture absorption (ISO 62) | < 0,5 % |
| Yield stress 100% (DIN 53504) | 7 MPa |
| Elongation (DIN 53504) | > 450 % |
| Tensile strength, Mpa | > / = 50 |
| dielectric strength, VDE 303 (IEC 243), KV/mm | 20 - 25 |
| Flammability, UL 94 / FMVSS 302 | HB / type B |
| Raw-Material in accordance with following directives |
| EU-ELV Directive 2000/53/EC |
| EU-ELV Directive 2003/11/EC |
| Daimler Chrysler DBL 5420 |
| Ford smooth tube specification ES2U5A-1A263-AA |
| Delphi M4118 |
| BMW PUR tube drawing 1 459 835 |
| AFL TL-Nr. 980-001 |
| VW TL 529 |
|
|
Profile | Ø A | Ø I | a | b | s | Standard lenght | Standard lenght | ||
| Part no | NW inner (mm) | f = fine, g = course | Fitting | mm | mm | mm | mm | mm | Ring (m) | Box(m) |
| 806 075 01 | 7,5 | f | Pg7 / M10 | 9.9 | 7.6 | 2.7 | 1.8 | 0.6 | 300 | 900 |
| 806 100 01 | 10 | f | Pg9 / M12 | 12.9 | 10.1 | 2.7 | 1.8 | 0.6 | 200 | 600 |
| 806 130 01 | 13 | f | Pg11 / M16 | 15.8 | 13.1 | 3.1 | 2.2 | 0.8 | 100 | 300 |
| 806 170 01 | 17 | f | Pg16 / M20 | 21.2 | 17.1 | 3.3 | 2.3 | 0.8 | 150 | 1200 |
| 806 220 01 | 22 | f | Pg21 / M25 | 25.4 | 22.1 | 5.1 | 3.4 | 1.0 | 50 | 350 |
| 806 230 01 | 23 | f | Pg21 / M25 | 28.3 | 23.1 | 3.4 | 2.3 | 1.0 | 50 | 350 |
| 806 290 01 | 29 | f | Pg29 / M32 | 34.3 | 29.1 | 3.4 | 2.2 | 1.0 | 25 | 100 |
