  • Wago-XL för fler toppklämmor

Kopplingsdosa-773/222/2273 samt 221 serien

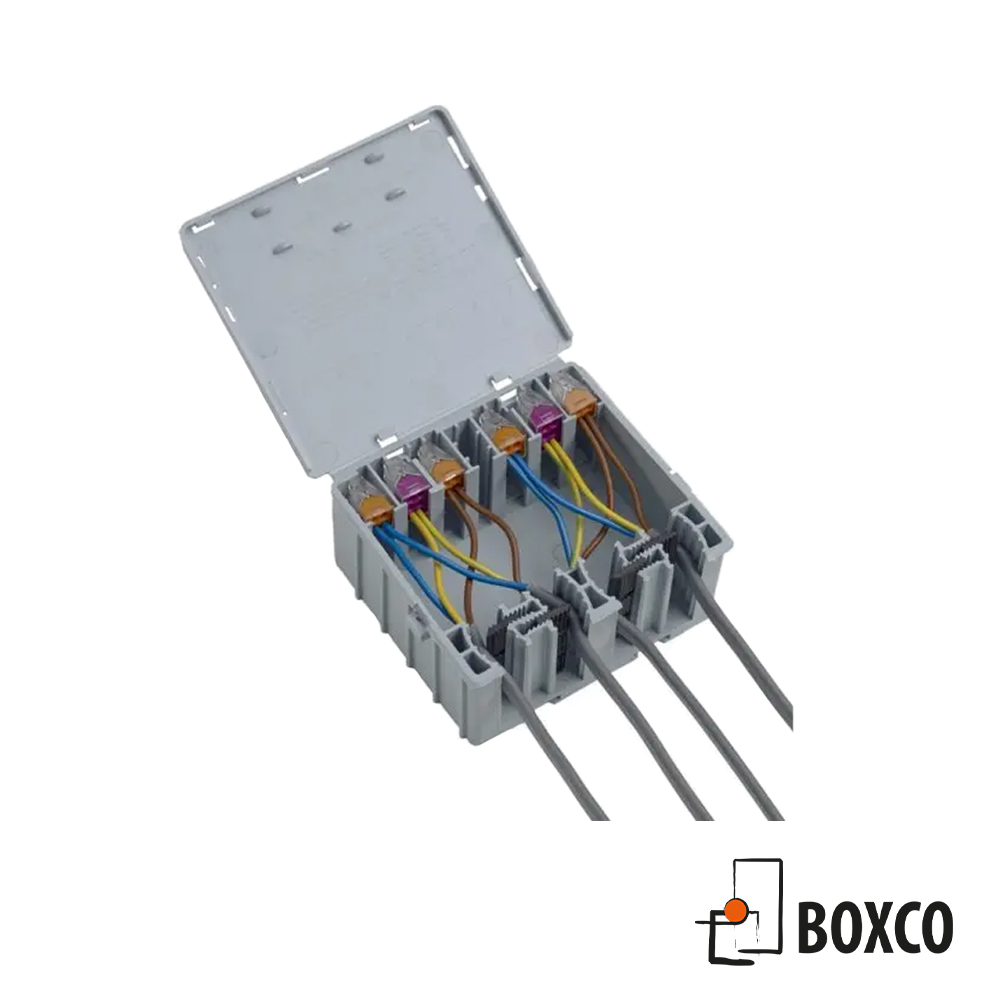

Kopplingsdosa-XL

En kopplingsbox som skyddar flera olika serier av WAGOs anslutningsklämmor vid skarvningar.

För användning tillsammans med Wagos anslutningsklämmor i följande serier, passar direkt till 222 samt 773 serien,med insats  passar denna även 221 samt 2273 serien i denna kapsling.

Toppklämmor säljes separat.

XL boxen har ett glidfäste på sidan så att lådan kan sättas fast på en yta efter att kontakterna har monterats i lådan med hjälp av väggfästet BCMB-001-G (tillbehör).

Kapslingen kan fyllas med gele för att ge en vattenskyddad koppling, säljes separat

Kategori: Kopplingsdosor

Ladda ner produktkatalog

Egenskaper

Artikel nummer: BCXL-001-G

Säljes styckevis

Teknisk data

Teknisk data

SPECIFIKATION
Material: Polypropylene + FR + Colour Master batch
Flammability Rating: EN 60670-22 Glow-wire
Ignition Resistant UL94 V2
Rek toppklämmor WAGO serie 773, serie 222 med insats serie 221 samt serie 2273
Spänning  0 - 400V / 4KV
Ström 0 – 41A
Kabel dim. 0.08 - 4mm2 Flex, 1.5 - 6mm2 Stiff stranded, 0.75 - 6mm2 Solid
Storlek 39mm x 44mm x 108mm
Vikt 46,2g
IP klass max IP2X
Certification BS EN 60670-22, CE, ROHS
Fäste Direkt skruv alternativt monteringsknappar (2 st)

Certifieringar


Tillbehör:

Beskrivning Art nummer
WAGO221 insatser  ( 8 insatser) BCBX-221-4-A8 Wagobox adapter for Wago 221 series connectors
WAGO 773 insatser ( 8 insatser) BCBX-2273-A8 Wagobox 2273 Adapter
Väggmonteringsknapp BCMB-001-G Wagobox Mounting Button

Wagobox Gel-Fill Kit
60 ml gel i två flaskor (30 ml + 65 ml) för enkel blandning och fyllning. 1 neoprenpackning som fixeras i locket på Wagobox för att täta det under fyllnings- och tvärbindningsperioden.Denna gel kan användas med terminalerna 773, 222 och 224 när terminalerna är beredda med Alu-plus kontaktpasta.

BCAGK-001-1 Wagobox Gel-Fill Kit

Alu-Plus Contact Paste (används vid gel fyllning) 20ml syringe of “Alu-Plus” kontaktpasta.
Denna måste användas när gel fyllning ska ske

BC-249-130 Alu-Plus Terminal Contact Paste
