Y Koppling

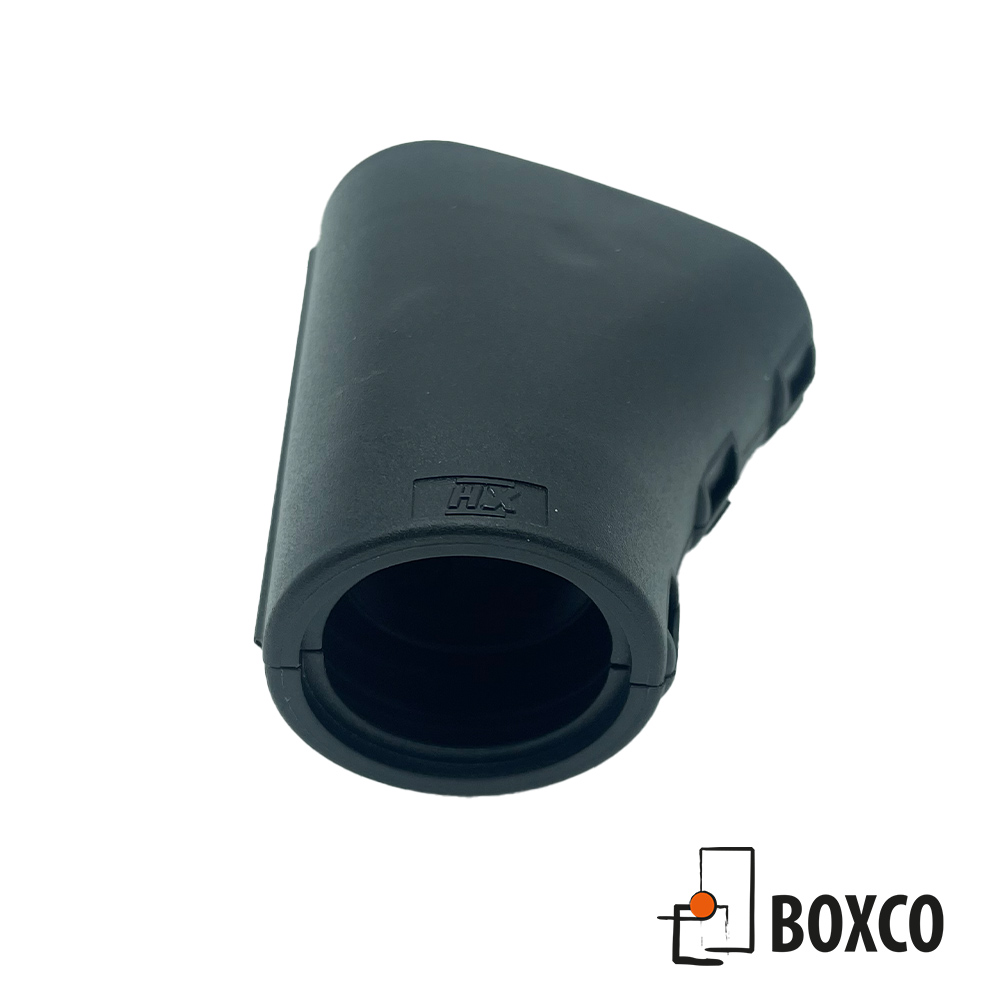

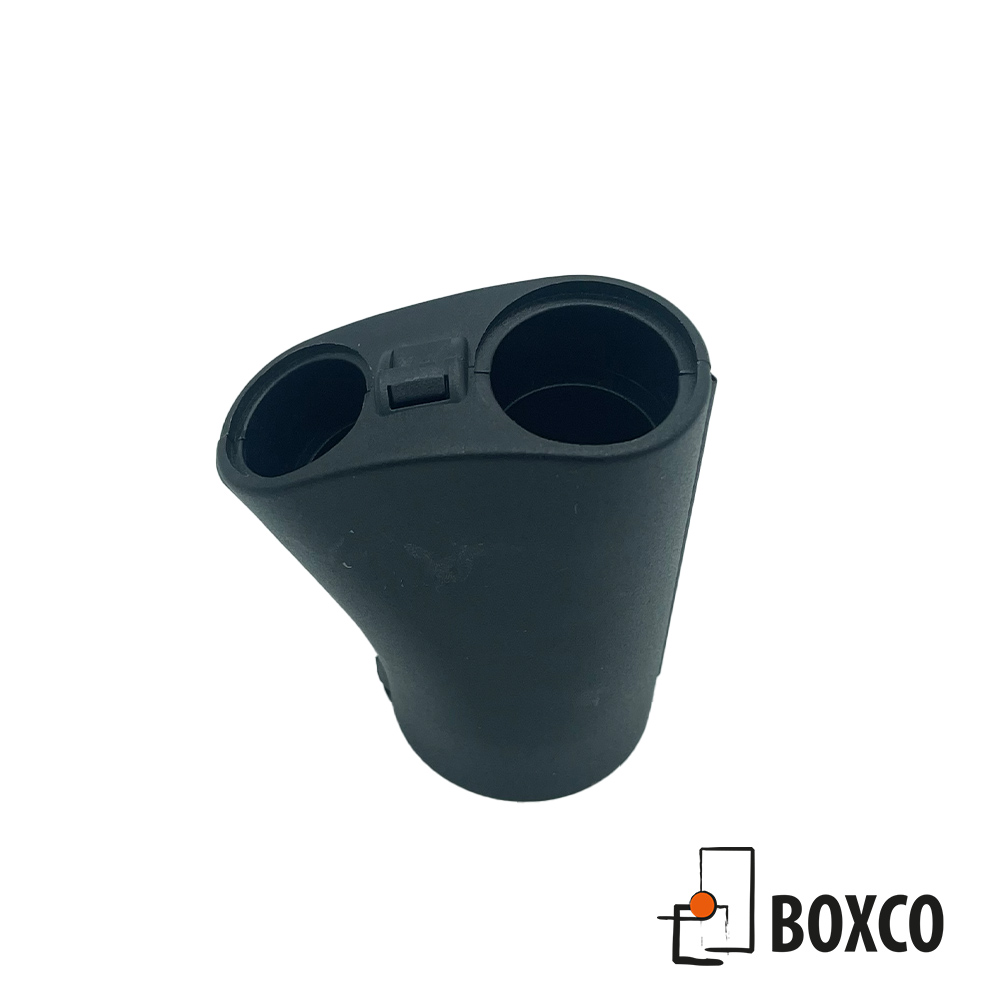

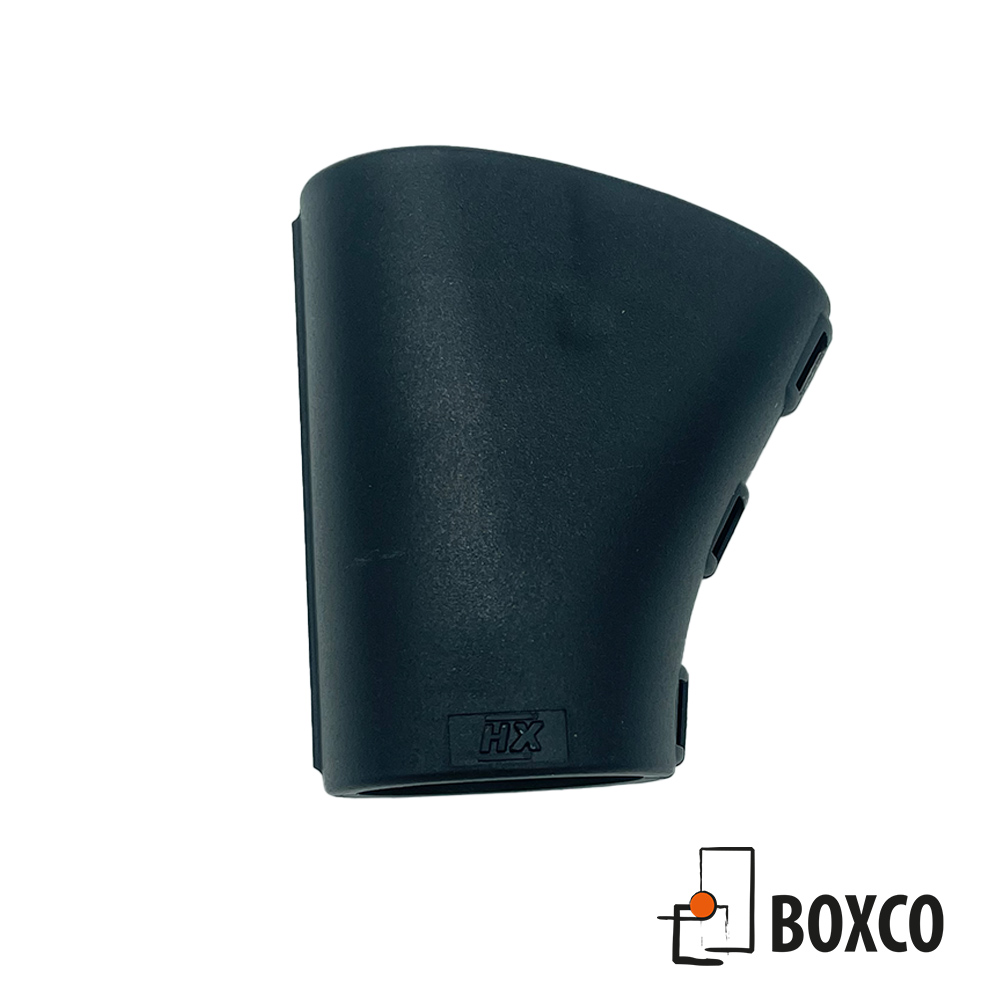

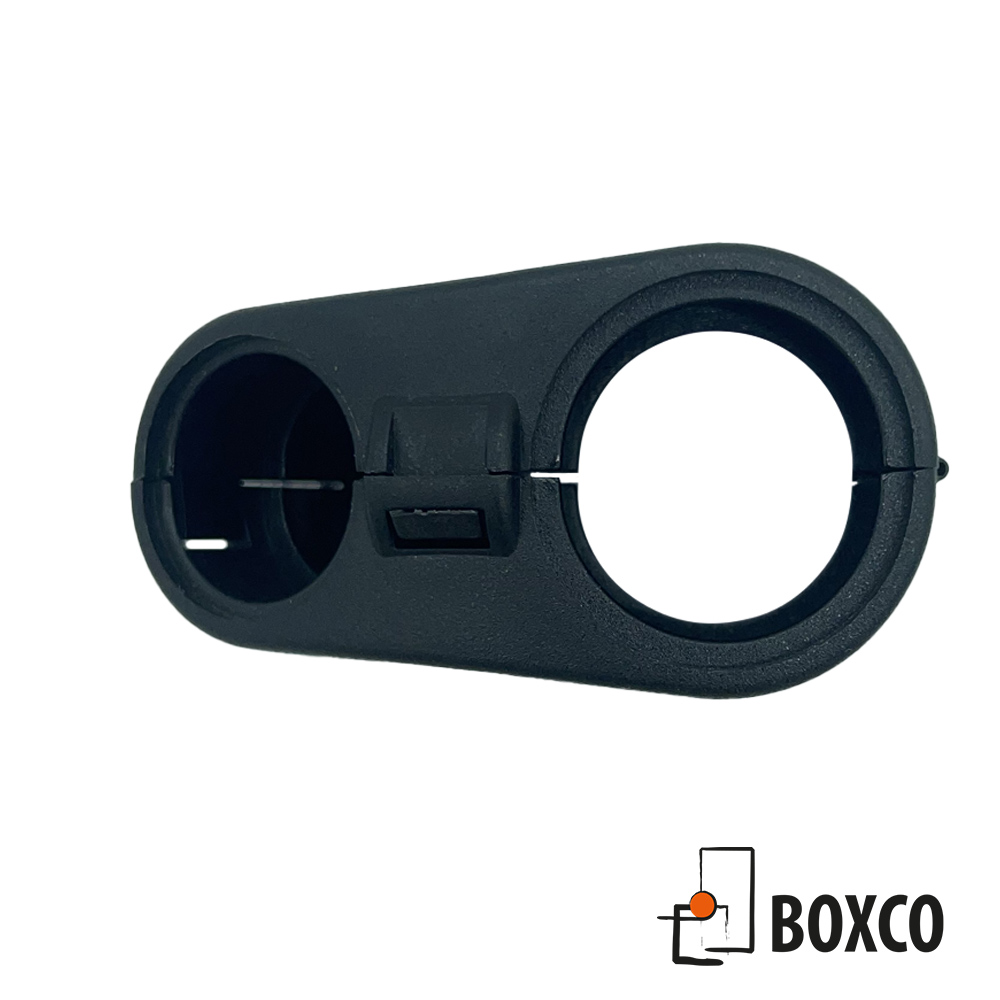

Y koppling för förgrening
Används för att ansluta och förgrena korrugerad skyddsslang i samma eller olika storlekar.
Kategori: Slangkopplingar Plast
Ladda ner produktkatalogY koppling för förgrening
Används för att ansluta och förgrena korrugerad skyddsslang i samma eller olika storlekar.
Kategori: Slangkopplingar Plast
Ladda ner produktkatalogMaterial | Polyamid 66 (Nylon) |
Färg: | Svart (BK) |
Temperaturområde | Rörliga applikationer: -5°C till +120°C |
Statiska applikationer: -40°C till +120°C | |
------------------------------ | ------------------------------ |
Skyddsklass | Använd följande skyddsslang: |
IP40: | PA, PI och PR |
------------------------------ | ------------------------------ |

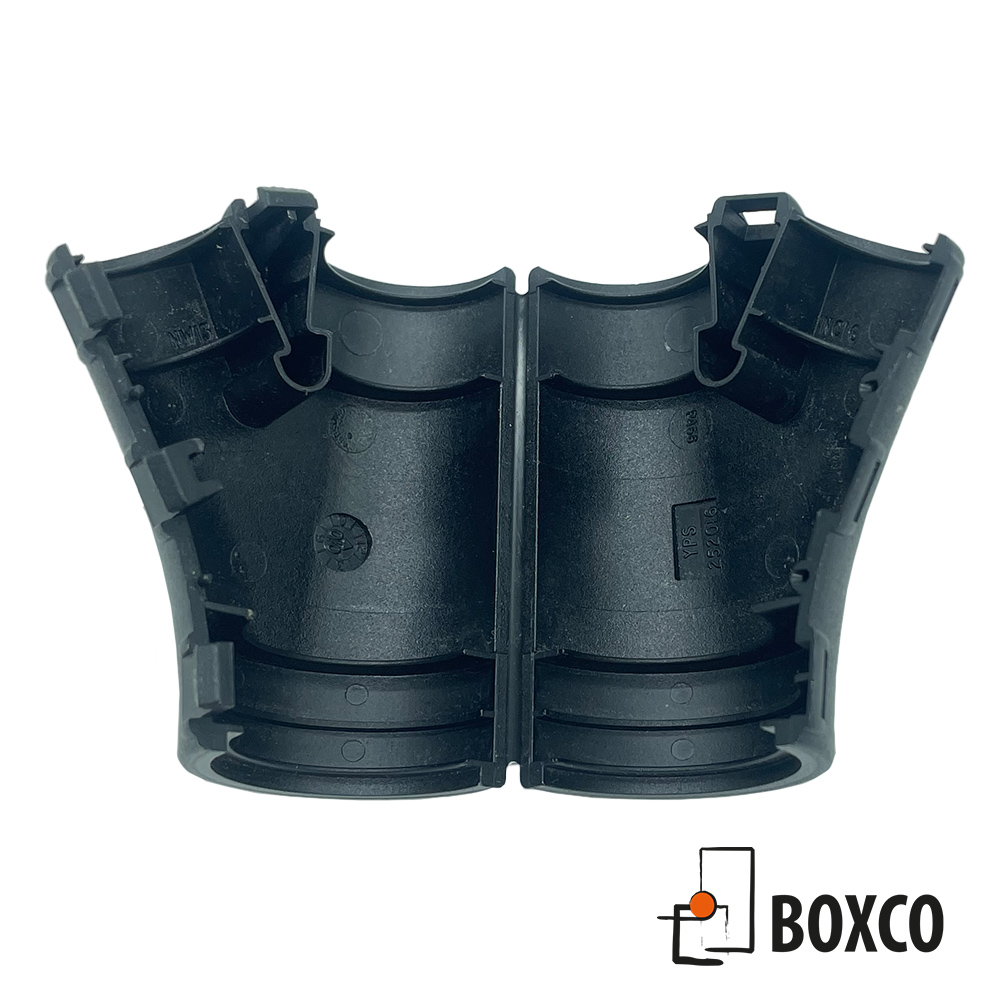

Egenskaper: | Snäppfäste |

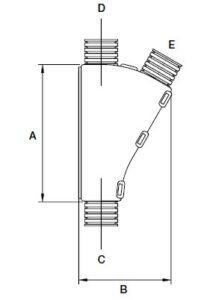

art.nr | Bredd (mm) A | Höjd (mm) B | NW ytter (mm) F | NW ytter (mm) G | NW ytter (mm) H | Vikt/st |
---|---|---|---|---|---|---|
Y101010-BK | 54.6 | 37.1 | 10 | 10 | 10 | 6.5g |
Y101013-BK | 54.6 | 37.1 | 10 | 10 | 13 | 6.7g |
Y101210-BK | 54.6 | 37.1 | 10 | 12 | 10 | 6.7g |
Y111111-BK | 54.6 | 37.1 | 11 | 11 | 11 | 6.0g |
Y131010-BK | 54.6 | 37.1 | 13 | 10 | 10 | 6.5g |
Y131011-BK | 54.6 | 37.1 | 13 | 10 | 11 | 6.1g |
Y131111-BK | 54.6 | 37.1 | 13 | 11 | 11 | 6.0g |
Y131310-BK | 54.6 | 37.1 | 13 | 13 | 10 | 6.0g |
Y131311-BK | 54.6 | 37.1 | 13 | 13 | 11 | 6.0g |
Y131313-BK | 54.6 | 37.1 | 13 | 13 | 13 | 6.0g |
Y161013-BK | 54.9 | 39.8 | 16 | 10 | 13 | 7.0g |
Y161111-BK | 54.9 | 39.8 | 16 | 11 | 11 | 7.0g |
Y161310-BK | 54.9 | 39.8 | 16 | 13 | 10 | 7.0g |
Y161311-BK | 54.9 | 39.8 | 16 | 13 | 11 | 7.0g |
Y161313-BK | 54.9 | 39.8 | 16 | 13 | 13 | 7.0g |
Y161610-BK | 54.9 | 39.8 | 16 | 16 | 10 | 6.5g |
Y161611-BK | 54.9 | 39.8 | 16 | 16 | 11 | 6.5g |
Y161613-BK | 54.9 | 39.8 | 16 | 16 | 13 | 6.5g |
Y211010-BK | 42.8 | 41.0 | 21 | 10 | 10 | 5.5g |
Y211310-BK | 42.8 | 41.0 | 21 | 13 | 10 | 5.5g |
Y211311-BK | 42.8 | 41.0 | 21 | 13 | 11 | 5.5g |
Y211313-BK | 42.8 | 41.0 | 21 | 13 | 13 | 5.5g |
Y211610-BK | 48.2 | 39.8 | 21 | 16 | 10 | 6.5g |
Y211613-BK | 48.2 | 39.6 | 21 | 16 | 13 | 6.5g |
Y211616-BK | 63.6 | 47.5 | 21 | 16 | 16 | 9.5g |
Y212110-BK | 57.9 | 44.9 | 21 | 21 | 10 | 8.5g |
Y212111-BK | 57.9 | 44.9 | 21 | 21 | 11 | 8.5g |
Y212113-BK | 57.9 | 44.9 | 21 | 21 | 13 | 8.5g |
Y212116-BK | 63.6 | 47.5 | 21 | 21 | 16 | 9.5g |
Y252113-BK | 54.0 | 48.8 | 25 | 21 | 13 | 11.5g |
Y252116-BK | 54.0 | 48.8 | 25 | 21 | 16 | 11.4g |
Y252121-BK | 77.0 | 60.2 | 25 | 21 | 21 | 18.0g |
Y252510-BK | 67.3 | 55.9 | 25 | 25 | 10 | 14.5g |
Y252511-BK | 67.3 | 55.9 | 25 | 25 | 11 | 14.5g |
Y252513-BK | 67.3 | 55.9 | 25 | 25 | 13 | 14.5g |
Y252516-BK | 67.3 | 55.9 | 25 | 25 | 16 | 14.5g |
Y252521-BK | 77.0 | 60.2 | 25 | 25 | 21 | 17.4g |
Y252525-BK | 90.7 | 67.0 | 25 | 25 | 25 | 20.6g |
Y282113-BK | 54.0 | 48.8 | 28 | 21 | 13 | 11.2g |
Y282116-BK | 54.0 | 48.8 | 28 | 21 | 16 | 11.0g |
Y282121-BK | 76.5 | 60.0 | 28 | 21 | 21 | 17.5g |
Y282513-BK | 67.3 | 55.9 | 28 | 25 | 13 | 14.2g |
Y282516-BK | 67.3 | 55.9 | 28 | 25 | 16 | 14.1g |
Y282521-BK | 76.5 | 60.0 | 28 | 25 | 21 | 17.0g |
Y282525-BK | 90.7 | 67.0 | 28 | 25 | 25 | 20.3g |
Y282810-BK | 67.3 | 55.9 | 28 | 28 | 10 | 13.8g |
Y282813-BK | 67.3 | 55.9 | 28 | 28 | 13 | 13.9g |
Y282816-BK | 67.3 | 55.9 | 28 | 28 | 16 | 13.8g |
Y282821-BK | 76.5 | 60.0 | 28 | 28 | 21 | 16.7g |
Y282825-BK | 90.7 | 67.0 | 28 | 28 | 25 | 20.1g |
Y282828-BK | 90.7 | 67.0 | 28 | 28 | 28 | 19.8g |
Y342516-BK | 100.6 | 75.0 | 34 | 25 | 16 | 30.3g |
Y342521-BK | 100.6 | 76.0 | 34 | 25 | 21 | 30.6g |
Y342525-BK | 100.6 | 78.8 | 34 | 25 | 25 | 31.0g |
Y342534-BK | 100.6 | 78.8 | 34 | 25 | 34 | 31.8g |
Y343416-BK | 100.6 | 75.0 | 34 | 34 | 16 | 30.4g |
Y343421-BK | 100.6 | 76.0 | 34 | 34 | 21 | 31.2g |
Y343425-BK | 100.6 | 82.1 | 34 | 34 | 25 | 31.8g |
Y343434-BK | 100.6 | 82.1 | 34 | 34 | 34 | 32.4g |
