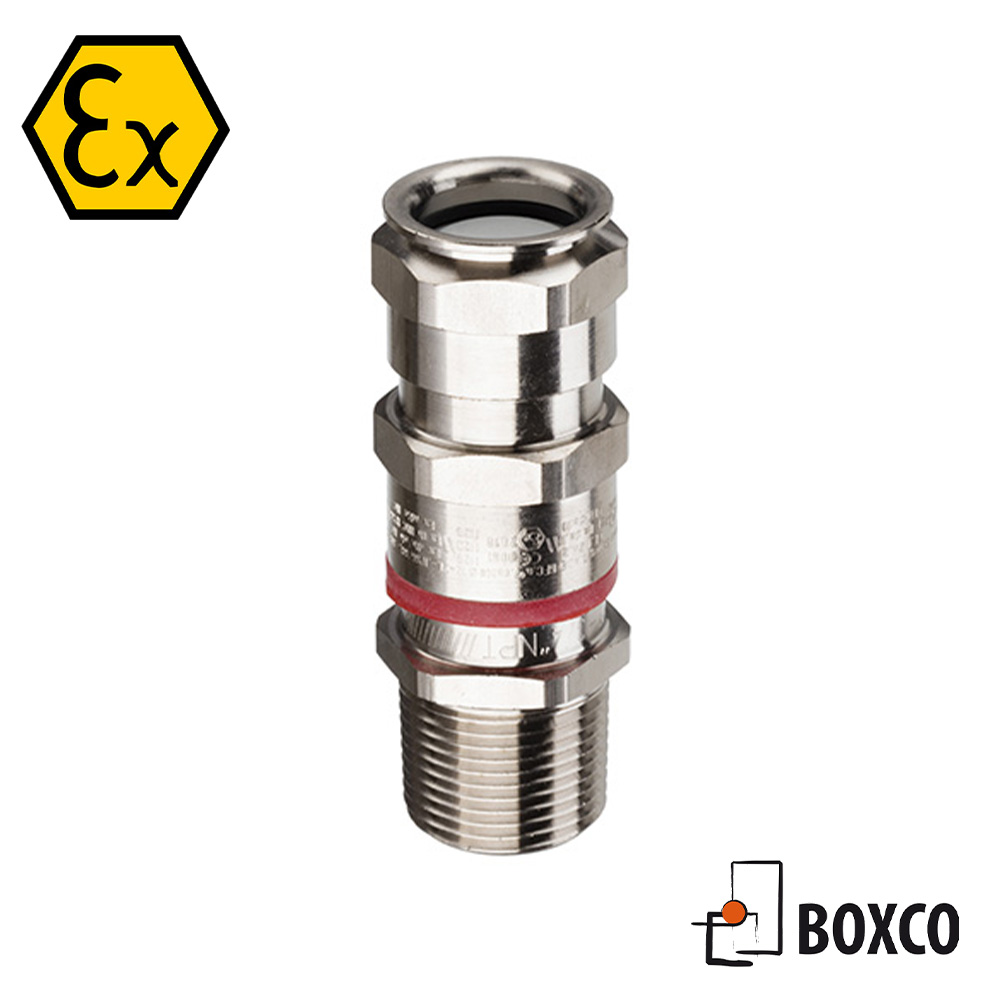

ADE 6FC Exd/Exe metallförskruvning
ATEX förskruvning för zon 1, 21, 2, 22 av förnicklad mässing Exd/Exe för armerad kabel med 2 komponents gjutmassa.
Finns i både metrisk och tum NPT gänga.
Som praktiskt tillbehör finns även dragavlastning.
Rostfritt utförande finns vid förfrågan
Kategori: Kabelgenomföringar EX
Ladda ner produktkatalogEgenskaper
Material: Nickelpläterad mässing
Täthetsklass: IP66/68
Tätningsmaterial: Neopren
Temperaturområde: from -30°C to +80°C
Anslutningsgänga: Metrisk / Tum NPT
Tekniska data
ATEX Marking Ex II 2 GD / Ex db/eb IIC
Ex I M2/ Gb / Ex db I / Ex eb I / Ex tb IIIC Db
|
Gäng typ |
Kabeldiameter Yttre Ø mm |
Kabeldiameter Inre Ø mm |
Art.nr |
Gäng typ |
Kabeldiameter yttre Ø mm |
Kabeldiameter Inre Ø mm |
Art.nr |
|
M20 |
6.0 - 12.0 |
6.5 - 8.0 |
00969674V1 |
1/2" NPT |
6.0 - 12.0 |
6.5 - 8.0 |
00971674V1 |
|
M20 |
8.5 - 16.0 |
9.5 - 12.0 |
00969694V1 |
1/2" NPT |
8.5 - 16.0 |
9.5 - 12.0 |
00971694V1 |
|
M25 |
12.0 - 21.0 |
12.0 - 16.0 |
00969794V1 |
1/2" NPT |
12.0 - 21.0 |
12.0 - 16.0 |
00971604V1 |
|
M25 |
16.0 - 27.5 |
17.0 - 21.0 |
00969704V1 |
3/4" NPT |
12.0 - 21.0 |
12.0 - 16.0 |
00971794V1 |
|
M32 |
16.0 - 27.5 |
17.0 - 21.0 |
00969804V1 |
3/4" NPT |
16.0 - 27.5 |
17.0 - 21.0 |
00971704V1 |
|
M32 |
21.0 - 34.0 |
23.0 - 27.5 |
00969804V1 |
1" NPT |
16.0 - 27.5 |
17.0 - 21.0 |
00971894V1 |
|
M40 |
27.0 - 41.0 |
29.0 - 34.0 |
00969904V1 |
1" NPT |
21.0 - 34.0 |
23.0 - 27.5 |
00971804V1 |
|
M50 |
33.0 - 48.0 |
36.5 - 41.0 |
00970004V1 |
|
|
|
|
