aluCASE

27 storlekar, IP67, dolda skruvar, Option:  låsbara, gångjärn,transparent lock

Banbrytande designad elektronikkapsling från Rolec.
Kapslingen kan monteras mot underlaget med locket påskruvat då det är dubbla kanaler.
Därmed reduceras skruvdragningarna till endast fyra stycken.

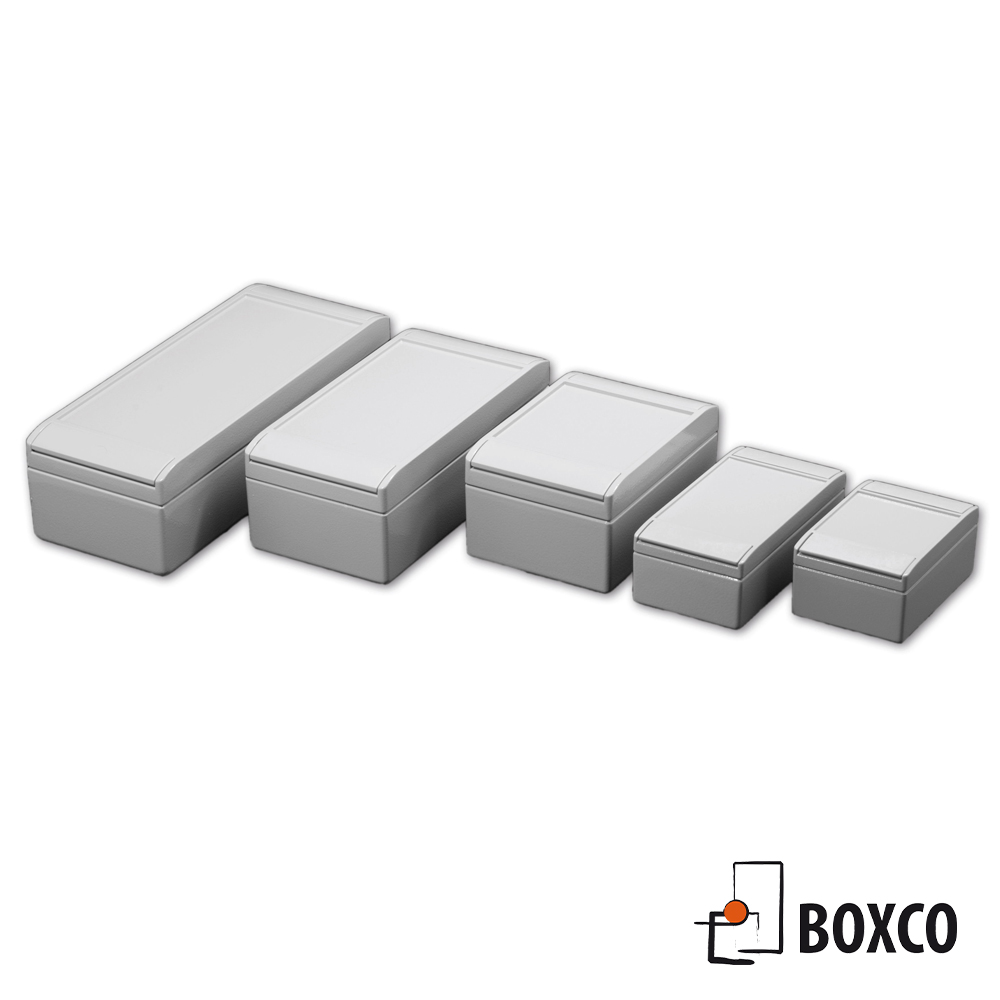

Tillgänglig i 27 storlekar.

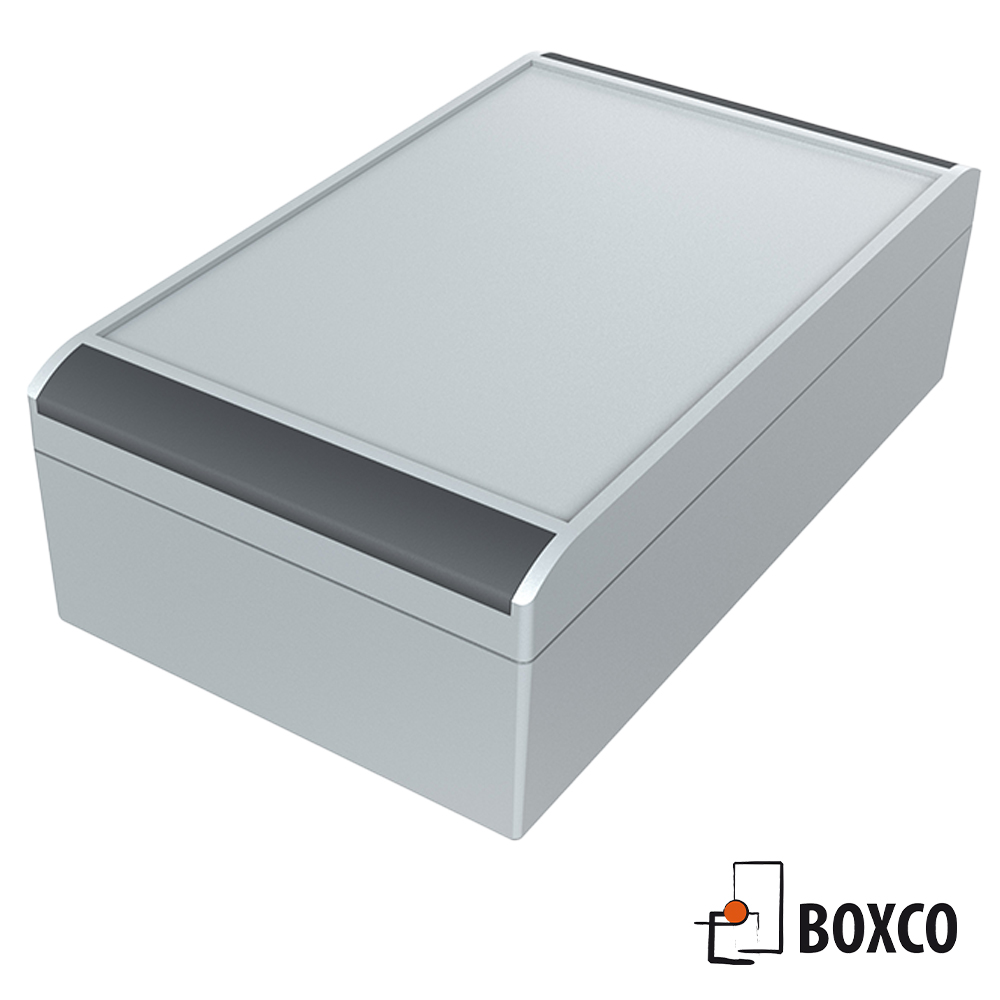

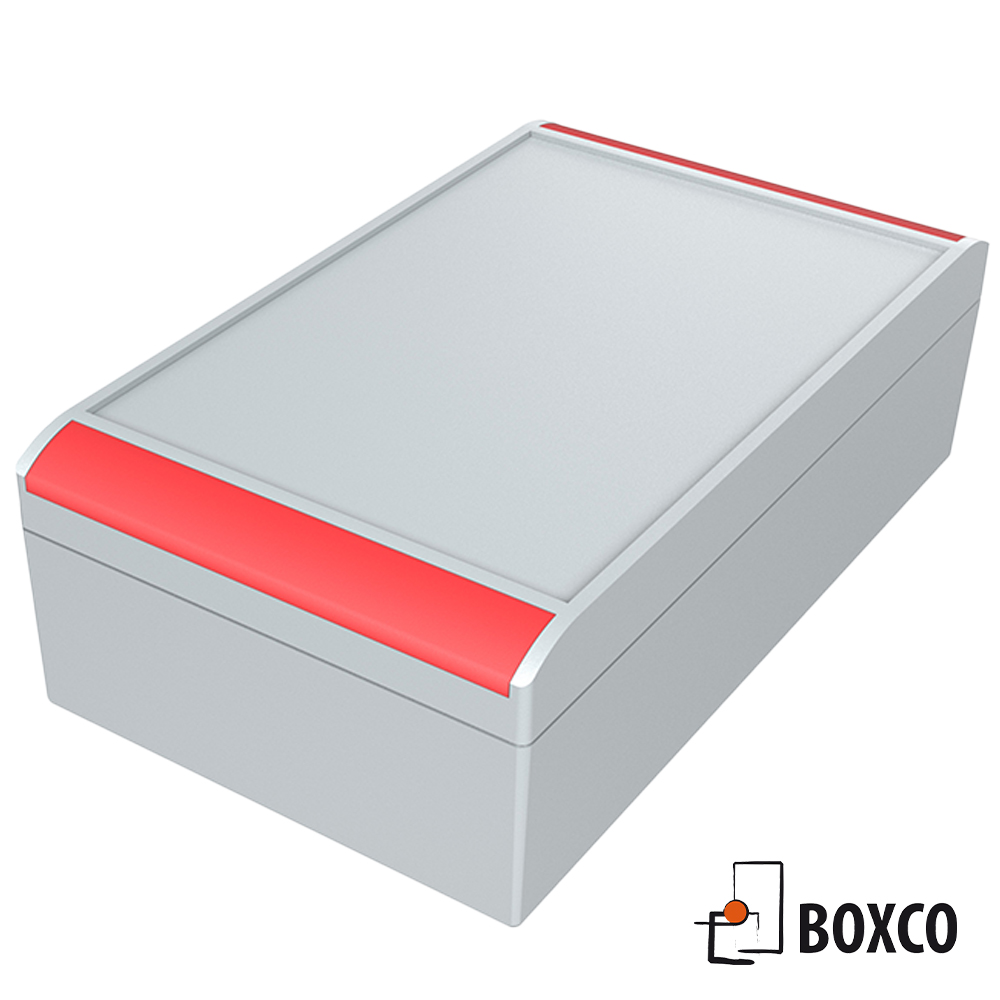

Täcklocken finns i Grå, Svart, Blå eller Röd plast eller borstad aluminium som också kan lackas de flesta RAL färger

Kategori: Aluminiumkapslingar

Ladda ner produktkatalog

Aluminiumgehause-aluCASE-Rolec_TitleImageWide_TitleImageWide


Egenskaper

Serie: aluCASE
Skyddsklass: IP67, vid förfrågan IP69K

Lådstorlek:

27 olika mått från 75 x 50 x 30mm till 430 x 300 x 120mm
Användningsområden:
Maskinteknik, Styrteknik, Reglerteknik, utomhusbruk

  1. Integrerade fördjupningar för Folie- Membran- tangentbord
  2. Montering/demontering med stängt lock, endast 4st skruvdragningar
  3. Designade täcklister för perfekt utförande
  4. Integrerade lockfästen
  5. Yttre gångjärn utan synliga skruvar
  6. Åtkomstsäkring med instickslås

Teknisk data

Lådmaterial
Aluminium tryckgods legering:
EN AC-44300 DIN EN 1706
(GD Al Si 12/DIN 1725). Släppvinkel 1° - Räta innermått minskar 1° mot lådans botten.
Fastmonterade lockskruvar
Rostfritt stål 1.4567.
Integrerad fördjupning
Fördjupning 1,7 mm i lock för
folie- membran- tangentbord eller frontplåtar
Integrerat lockfäste
PP (Polypropylen).

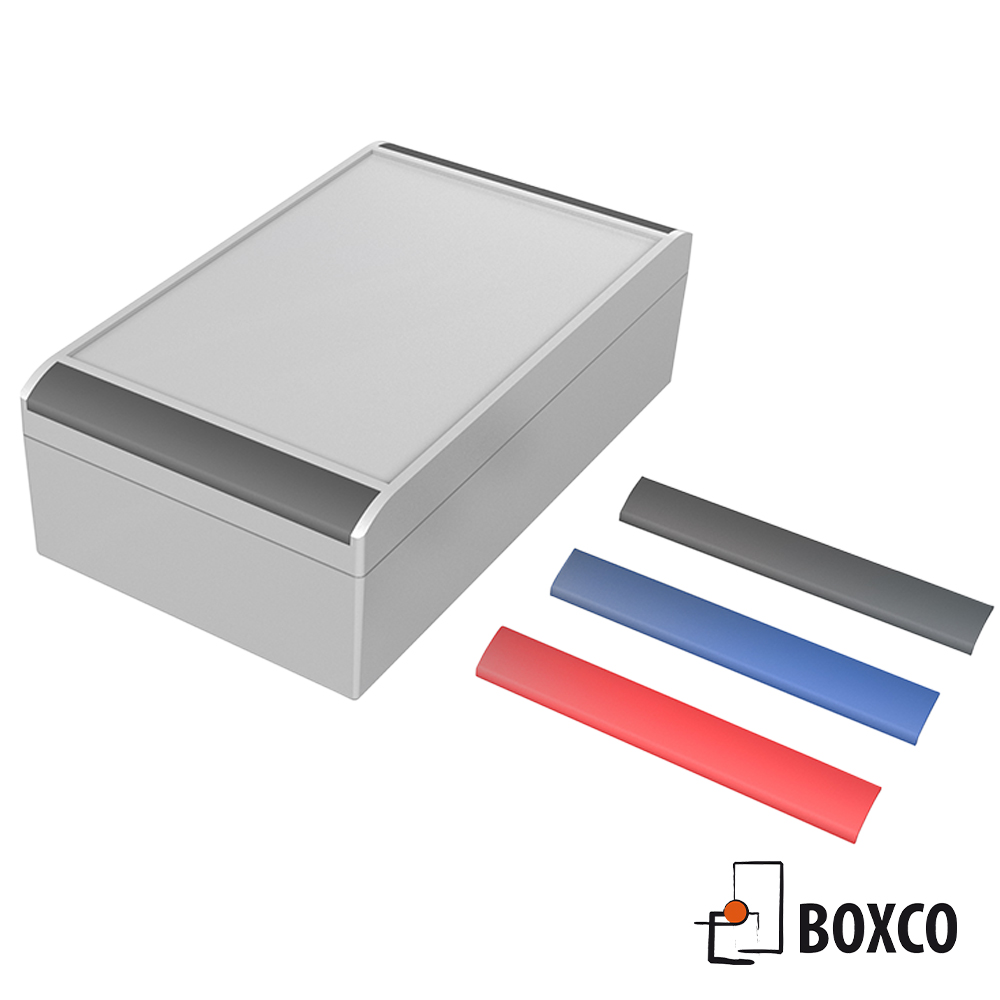

Påhängbara designade lister
Standard: Plast POM (Polyoxymetylen) i Grå, Svart, Blå eller Röd
På begäran: Aluminium, silver eloxerad.
Yttre gångjärn
Utan synliga yttre skruvar, aluminium, silver eloxerad.
Skyddsklass
IP67/EN 60529
På begäran: IP69K/DIN 40050
Packning
TPE-packning (-40°C till +120°C), silikonfri,
På begäran: Silikonpackning (-50°C till +140°C)
Färg
Pulverlackerad i RAL 7040 fönstergrå.
Specialfärg (RAL kod) på begäran.


Certifieringar


aluCASE Enclosures Dimensions                                         ⬤ standard          o available          - not available

  Type Art Nr. L W H Weight (g) D E Silicon-gasket Design covers Alu Design covers POM EMC Integrated lid support Corrosion proof coating  IP 69K Hinges Insert lock Trsp lid Download
190.110.000 ACF 110 190.110.000 140 110 60 700 122 60 o o o o o o o - Download
190.112.000 ACF 112 190.112.000 200 110 60 880 182 60 o o o o o o o - Download
190.130.000 ACF 130 190.130.000 160 130 70 910 142 80 o o o o o o o - Download
190.132.000 ACF 132 190.132.000 220 130 70 1130 202 80 o o o o o o o - Download
190.150.000 ACF 150 190.150.000 180 150 60 968 162 100 o o o o o o o - Download
190.152.000 ACF 152 190.152.000 260 150 60 1273 242 100 o o o o o o o - Download
190.170.000 ACF 170 190.170.000 200 170 60 1096 182 120 o o o o o o o - Download
190.172.000 ACF 172 190.172.000 280 170 60 1471 262 120 o o o o o o o - Download
190.200.100 ACF 200 190.200.100 230 200 90 1720 212 144 o - o o o o o - Download
191.052.000 AC 052 191.052.000 75 50 33 134 61 34 o - o - o o - - - Download
191.054.000 AC 054 191.054.000 100 50 33 166 86 34 o - o - o o - - - Download
191.070.000 AC 070 191.070.000 100 70 50 328 84 33 o - o - o o - - - Download
191.072.000 AC 072 191.072.000 140 70 50 411 124 33 o - o - o o - - - Download
191.074.000 AC 074 191.074.000 180 70 50 495 164 33 o - o - o o - - - Download
191.090.000 AC 090 191.090.000 120 90 60 580 102 40 o o o o o - - - Download
191.092.000 AC 092 191.092.000 160 90 60 680 142 40 o o o o o - - - Download
191.094.000 AC 094 191.094.000 250 90 60 861 232 40 o o o o o - - - Download
191.150.000 AC 150 191.150.000 180 150 90 1216 162 100 o o o o o o o - Download
191.152.000 AC 152 191.152.000 260 150 90 1569 242 100 o o o o o o o - Download
191.170.000 AC 170 191.170.000 200 170 90 1430 182 120 o o o o o o o - Download
191.172.000 AC 172 191.172.000 280 170 90 1789 262 120 o o o o o o o - Download
191.200.100 AC 200 191.200.100 230 200 120 2005 212 144 o - o o o o o - Download
191.202.100 AC 202 191.202.100 330 200 120 2328 312 144 o - o o o o o - Download
191.250.100 AC 250 191.250.100 280 250 120 2643 262 194 o - o o - o o - Download
191.252.100 AC 252 191.252.100 380 250 120 3295 362 194 o - o o - o o - Download
191.300.100 AC 300 191.300.100 330 300 120 3353 312 244 o - o o - o o - Download
191.302.100 AC 302 191.302.100 430 300 120 4092 412 244 o - o o - o o - Download
192.092.000 AC 092K 192.092.000 160 90 60 680 142 40 o o - o o - - o Download
192.110.000 ACF 110K 192.110.000 140 110 60 534 122 60 o o - o o - - o Download
