commandCASE

commandCASE med deras greppvänliga handtag kallade “Eagle Wings”, en av Rolec’s kommandokapslingar.
commandCASE är ett elegant och ekonomiskt sortiment av formgjutna kommando- och kontrollkapslingar. Den mycket attraktiva designen matchar perfekt vårt profiPLUS upphängningssystem.
Alla modeller har ergonomiska handtag på framsidan för enkel positionering när de är upphängda.

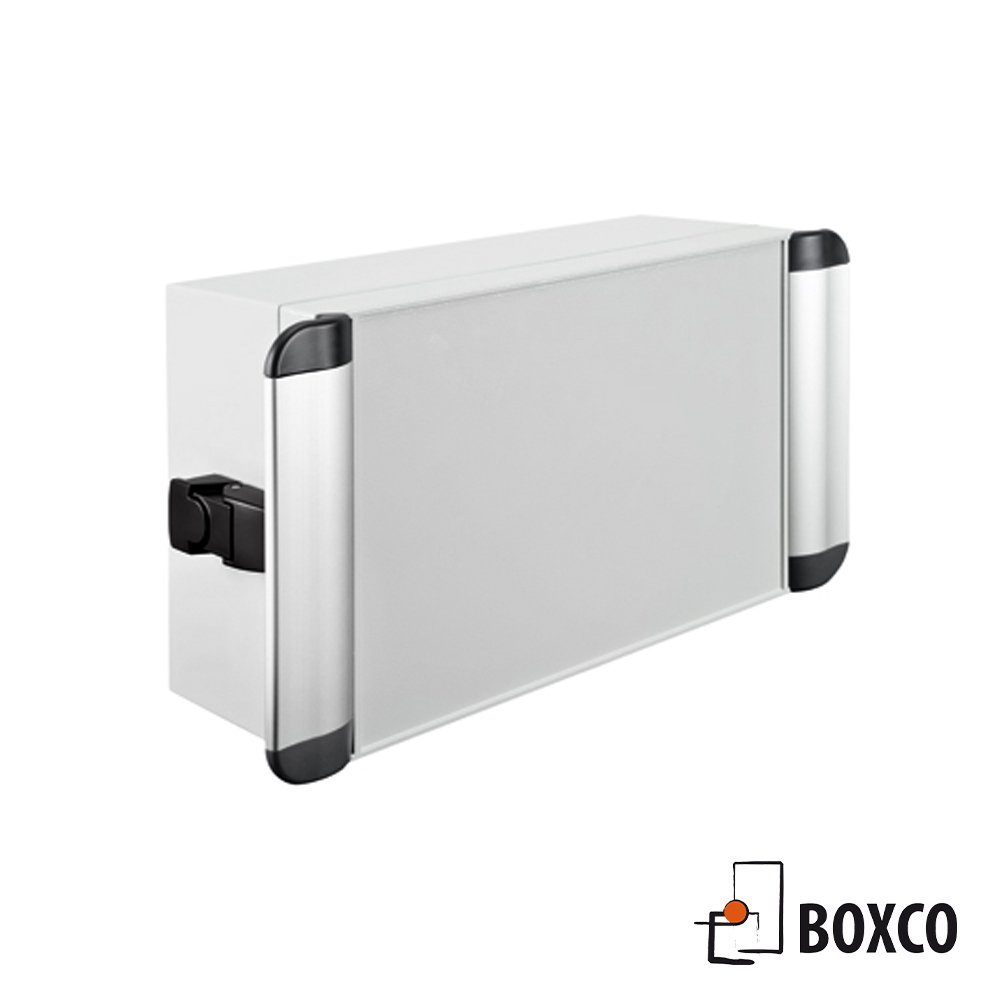

Sortimentet finns i tre versioner: med gångjärn och snabbstängning (även låsbar), med gångjärn och lockskruvar eller med endast vanliga lockskruvar.

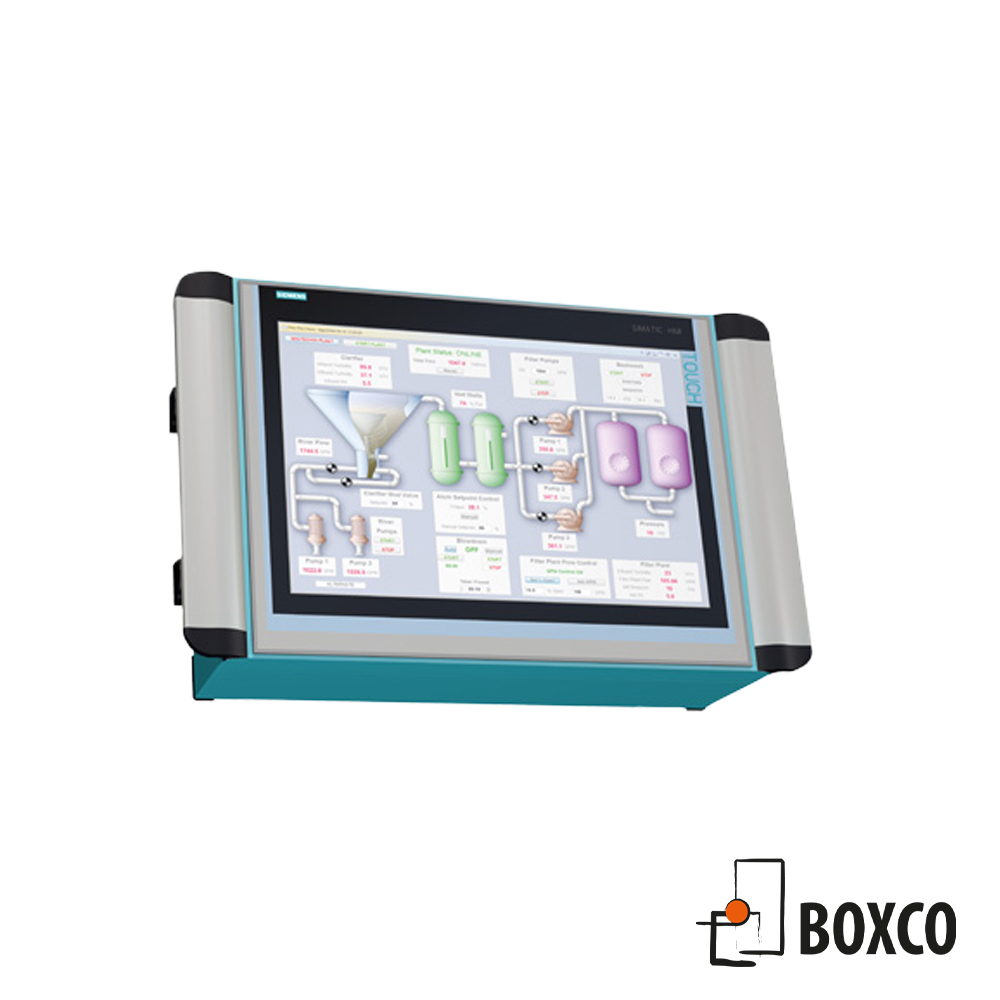

Fronten är försänkt för att rymma en membranknappsats, frontplatta eller displaypanel. På baksidan är skruvkanalerna försedda med täcklock som även fungerar som kantskydd.
Gängade skruvlister finns inuti för montering av enheter och komponenter. Monteringsplattor, matchande kabelgenomföringar och andra tillbehör finns också.

Vi kan leverera commandCASE-kapslingar helt anpassade efter dina krav.

Kategori: HMI- Panel- Display- Kapslingar

Ladda ner produktkatalog

Egenskaper

Ingress protection: IP 66 / EN 60529

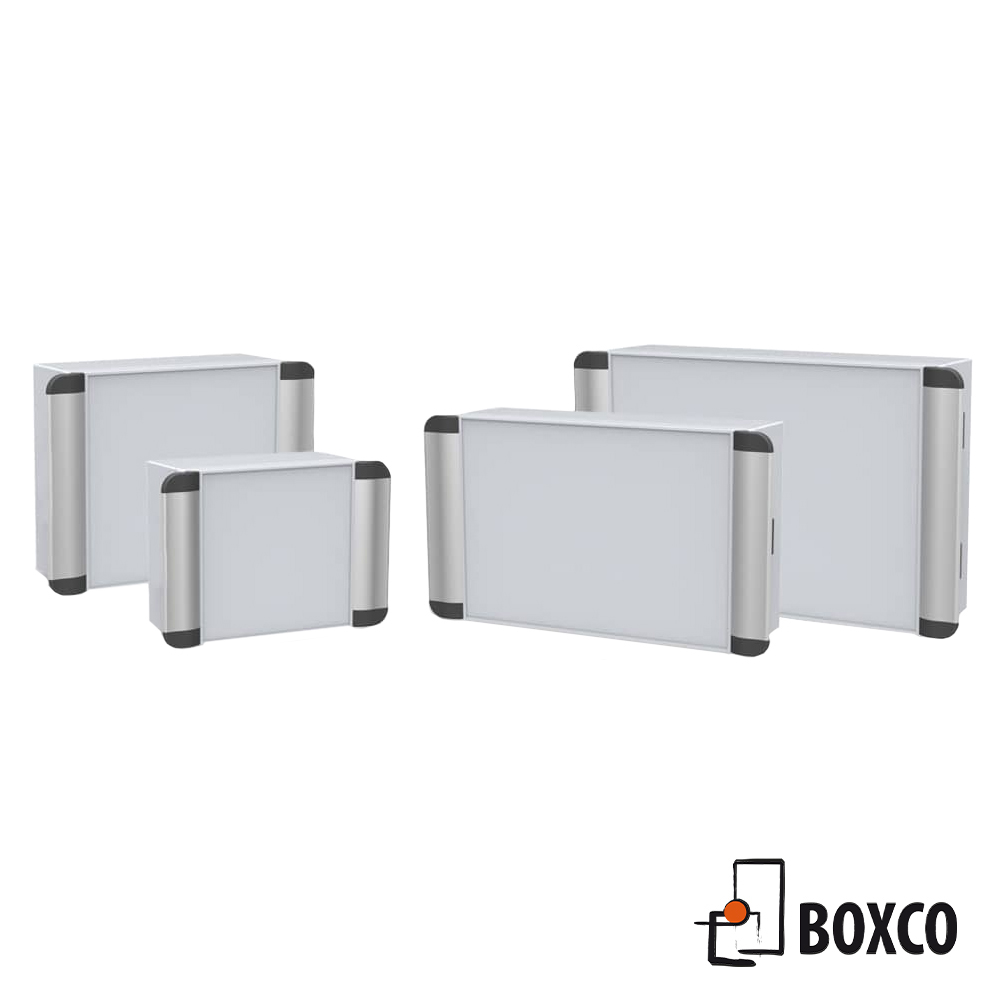

Sizes: 6 Sizes, Dimensions from
L x W x H 230 x 200 x 120mm to 430 x 300 x 120mm

Additional information
    Design grip „wings“
    Elegantly designed hinges
    Closures for enclosures

Enclosure: Aluminium-Druckguss Legierung: EN AC-44300 DIN EN 1706 (GD Al Si 12/DIN 1725).
1° mould slope for casting ejection, internal measures diminishing circulatory towards enclosure bottom by 1°.
Integrated recess: 1.7 mm recess in the lid for membrane keypad or front plates, membrane dimensional data for standard powder coating.
Design grip „wings“: Mounted Aluminium profile, anodised silver with edges, made of Polyoxymethylene (POM), RAL 7016, anthrazite grey
Closure: Snap closures with (optional)lock and hinges at small sides (W)
Gasket: Chloroprene gasket (-30°C bis +90°C) Optional: Silicone gasket (-50°C bis +140°C)
Fastening: suitable suspension system profiPLUS
Integrated lid supports: Polypropylene (PP) RAL 7040, window grey
Surface: Powder coating RAL 7035, light grey
Optional: special colours on demand


Certifieringar


Part No.  Rolec Type Length in mm Width in mm Depth in mm Weight in kg Drawings
commandCASE with hinged lid
193.200.000  CC 200 (Snap closure) 230 200 120 2,466 CAD / PDF
193.200.100  CC 200 (Snap closure with key lock)
193.202.000  CC 202 (Snap closure) 330 200 120 3,038 CAD / PDF
193.202.100  CC 202 (Snap closure with key lock)
193.250.000  CC 250 (Snap closure) 280 250 120 3,145 CAD / PDF
193.250.100  CC 250 (Snap closure with key lock)
193.252.000  CC 252 (Snap closure) 380 250 120 3,804 CAD / PDF
193.252.100  CC 252 (Snap closure with key lock)
193.300.000  CC 300 (Snap closure) 330 300 120 4,134 CAD / PDF
193.300.100  CC 300 (Snap closure with key lock)
193.302.000  CC 302 (Snap closure) 430 300 120 4,872 CAD / PDF
193.302.100  CC 302 (Snap closure with key lock)
