Metallförskruvning med böjskydd och extra dragavlastning – Serie 140.30 / 140.40

Name: Metallförskruvning med böjskydd - Boxco AB
SKU: 5e6bd7a6970c

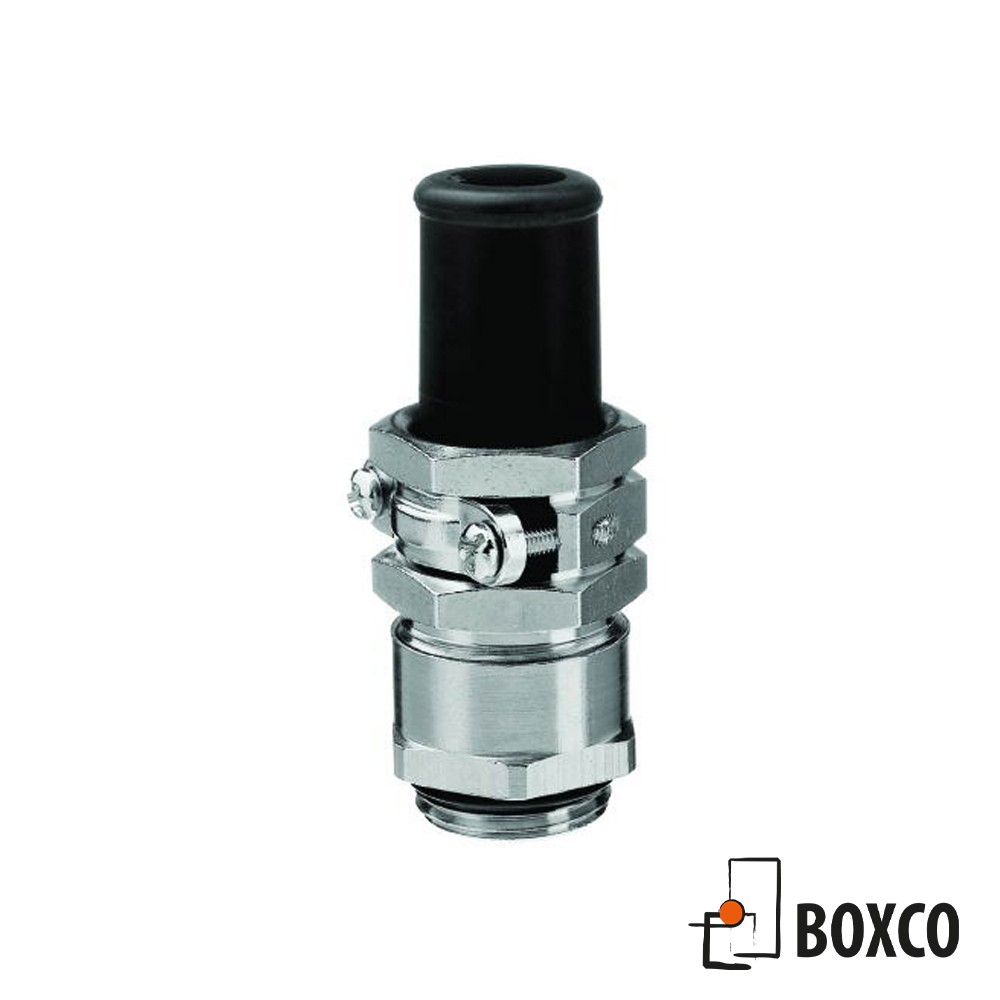

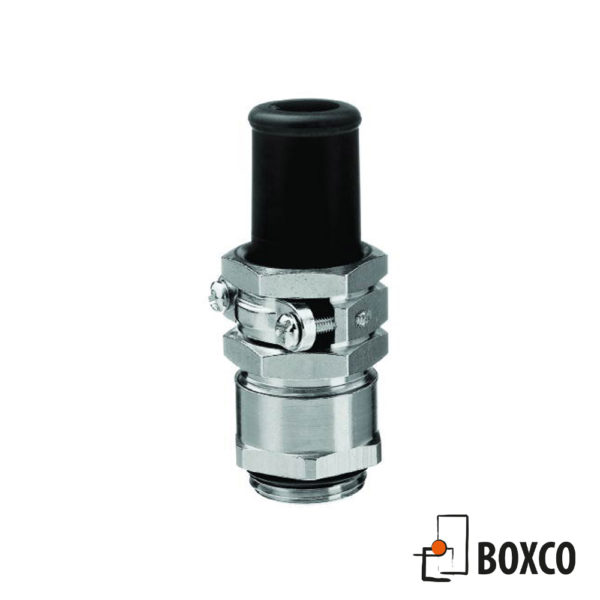

Metallförskruvning med böjskydd och extra dragavlastning från HUGRO.
Finns i lång och kort M och Pg gänga. IP 65.

Ställ en fråga Ladda ner produktkatalog

Ställ en fråga Ladda ner produktkatalog

M gänga

art.nr	Gänga	W mm	Nyckelvidd mm	H mm	GL Kort mm
140.1505.30	M 12 x 1.5	4 -5	14 / 15	45	5
140.1707.30	M 16 x 1.5	5.5 -7	18 / 17	46	5
140.2007.30	M 20 x 1.5	5.5 -7	22 / 20	50	6
140.2009.30	M 20 x 1.5	7.5 -9	22 / 20	50	6
140.2030.30	M 20 x 1.5	7.5 -9	22	56	6
140.2031.30	M 20 x 1.5	9-11	22	56	6
140.2033.30	M 20 x 1.5	11 -13	22	56	6
140.2063.30	M 20 x 1.5	11.5 -13	24	61	6
140.2065.30	M 20 x 1.5	13 -15	24	61	6
140.2515.30	M 25 x 1.5	13.5 -15	30	72	7
140.2517.30	M 25 x 1.5	15 -17	30	72	7
140.2519.30	M 25 x 1.5	17 -19	30	72	7
140.2520.30	M 25 x 1.5	18 -20	30	72	7
140.3220.30	M 32 x 1.5	18 -20	40 / 41	82	8
140.3223.30	M 32 x 1.5	21 -23	40 / 41	82	8
140.3225.30	M 32 x 1.5	23 -25	40 / 41	82	8
140.4026.30	M 40 x 1.5	23 -26	50	101	8
140.4030.30	M 40 x 1.5	27 -30	50	101	8
140.4033.30	M 40 x 1.5	30 -33	50	101	8
140.4035.30	M 40 x 1.5	32 -34.5	50	101	8
140.5035.30	M 50 x 1.5	32 -35	57	104	9
140.5038.30	M 50 x 1.5	35 -38	57	104	9
140.5040.30	M 50 x 1.5	36 -40	57	104	9
140.6340.30	M 63 x 1.5	36 -40	68 / 64	109	10
140.6344.30	M 63 x 1.5	40 -44	68 / 64	109	10
140.1505.40	M 12 x 1.5	4 -5	14 / 15	45	10
140.1707.40	M 16 x 1.5	5.5 -7	18 / 17	46	10
140.2007.40	M 20 x 1.5	5.5 -7	22 / 20	50	10
140.2009.40	M 20 x 1.5	7.5 -9	22 / 20	50	10
140.2030.40	M 20 x 1.5	7.5 -9	22	56	10
140.2031.40	M 20 x 1.5	9-11	22	56	10
140.2033.40	M 20 x 1.5	11 -13	22	56	10
140.2063.40	M 20 x 1.5	11.5 -13	24	61	10
140.2065.40	M 20 x 1.5	13 -15	24	61	10
140.2515.40	M 25 x 1.5	13.5 -15	30	72	11
140.2517.40	M 25 x 1.5	15 -17	30	72	11
140.2519.40	M 25 x 1.5	17 -19	30	72	11
140.2520.40	M 25 x 1.5	18 -20	30	72	11
140.3220.40	M 32 x 1.5	18 -20	40 / 41	82	13
140.3223.40	M 32 x 1.5	21 -23	40 / 41	82	13
140.3225.40	M 32 x 1.5	23 -25	40 / 41	82	13
140.4026.40	M 40 x 1.5	23 -26	50	101	13
140.4030.40	M 40 x 1.5	27 -30	50	101	13
140.4033.40	M 40 x 1.5	30 -33	50	101	13
140.4035.40	M 40 x 1.5	32 -34.5	50	101	13
140.5035.40	M 50 x 1.5	32 -35	57	104	14
140.5038.40	M 50 x 1.5	35 -38	57	104	14
140.5040.40	M 50 x 1.5	36 -40	57	104	14
140.6340.40	M 63 x 1.5	36 -40	68 / 64	109	14
140.6344.40	M 63 x 1.5	40 -44	68 / 64	109	14

PG gänga

art.nr	Gänga	W mm	Nyckelvidd mm	H mm	GL Kort mm
140.0705.30	Pg 7	3.5-5	14 / 15	45	5
140.0907.30	Pg 9	5.5-7	17	46	6
140.1107.30	Pg 11	5.5-7	20	50	6
140.1109.30	Pg 11	7.5-9	20	50	6
140.1309.30	Pg 13.5	7.5-9	22	56	6.5
140.1311.30	Pg 13.5	9 -11	22	56	6.5
140.1313.30	Pg 13.5	11 -13	22	56	6.5
140.1613.30	Pg 16	11.5-13	24	61	6.5
140.1615.30	Pg 16	13-15	24	61	6.5
140.2115.30	Pg 21	13.5-15	30	72	7
140.2117.30	Pg 21	15-17	30	72	7
140.2119.30	Pg 21	17-19	30	72	7
140.2120.30	Pg 21	18-20	30	72	7
140.2920.30	Pg 29	18-20	40 / 41	82	8
140.2923.30	Pg 29	21-23	40 / 41	82	8
140.2925.30	Pg 29	23-25	40 / 41	82	8
140.3626.30	Pg 36	23-26	50	101	9
140.3630.30	Pg 36	27-30	50	101	9
140.3633.30	Pg 36	30-33	50	101	9
140.3635.30	Pg 36	32-35	50	101	9
140.4235.30	Pg 42	32-35	57	104	10
140.4238.30	Pg 42	35-38	57	104	10
140.4240.30	Pg 42	36-40	57	104	10
140.4840.30	Pg 48	36-40	64	109	10
140.4844.30	Pg 48	40-44	64	109	10
140.0705.40	Pg 7	3.5-5	14 / 15	45	15
140.0907.40	Pg 9	5.5-7	17	46	15
140.1107.40	Pg 11	5.5-7	20	50	15
140.1109.40	Pg 11	7.5-9	20	50	15
140.1309.40	Pg 13.5	7.5-9	22	56	15
140.1311.40	Pg 13.5	9 -11	22	56	15
140.1313.40	Pg 13.5	11 -13	22	56	15
140.1613.40	Pg 16	11.5-13	24	61	15
140.1615.40	Pg 16	13-15	24	61	15
140.2115.40	Pg 21	13.5-15	30	72	15
140.2117.40	Pg 21	15-17	30	72	15
140.2119.40	Pg 21	17-19	30	72	15
140.2120.40	Pg 21	18-20	30	72	15
140.2920.40	Pg 29	18-20	40 / 41	82	15
140.2923.40	Pg 29	21-23	40 / 41	82	15
140.2925.40	Pg 29	23-25	40 / 41	82	15
140.3626.40	Pg 36	23-26	50	101	15
140.3630.40	Pg 36	27-30	50	101	15
140.3633.40	Pg 36	30-33	50	101	15
140.3635.40	Pg 36	32-35	50	101	15
140.4235.40	Pg 42	32-35	57	104	15
140.4238.40	Pg 42	35-38	57	104	15
140.4240.40	Pg 42	36-40	57	104	15
140.4840.40	Pg 48	36-40	64	109	15
140.4844.40	Pg 48	40-44	64	109	15

Specifikationer

Material	Nickelpläterad mässing
Böjskydd:	CR
O-ring	NBR
Temperaturområde	-20°C till 80°C
Skyddsklass	IP 65
