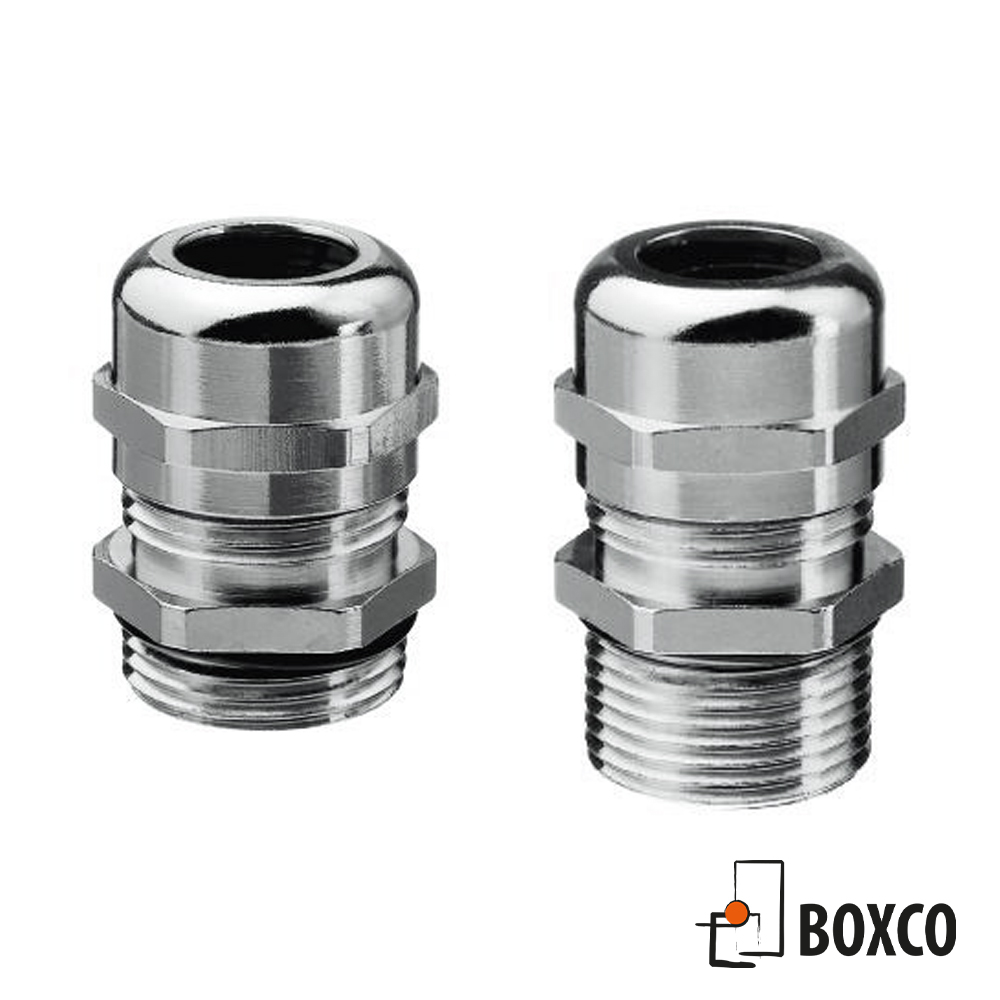

Skintop® – Metallförskruvning – Serie 153.00 / 153.20

Metallförskruvning i serie Skintop®, finns i kort eller lång M/Pg gänga. För snabb, enkel och säker installation. Finns som förstorad variant.

Ställ en fråga Ladda ner produktkatalog
Ställ en fråga Ladda ner produktkatalog

M gänga

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Kort mm CAD
153.1505 M 12 x 1.5 1 – 5 16 21 6.5 Download
153.1507 M 12 x 1.5 3 – 7 16 21 6.5 Download
153.1707 M 16 x 1.5 2 – 7 20 25 7 Download
153.1710 M 16 x 1.5 4.5 – 10 20 25 7 Download
153.2010 M 20 x 1.5 5 – 10 24 27.5 8 Download
153.2013 M 20 x 1.5 7 – 13 24 27.5 8 Download
153.2513 M 25 x 1.5 6 – 13 29 29.5 8 Download
153.2517 M 25 x 1.5 9 – 17 29 29.5 8 Download
153.3215 M 32 x 1.5 7 – 15 36 33 9 Download
153.3221 M 32 x 1.5 11 – 21 36 33 9 Download
153.4023 M 40 x 1.5 15 – 23 45 40.5 9 Download
153.4028 M 40 x 1.5 19 – 28 45 40.5 9 Download
153.5029 M 50 x 1.5 22 – 29 54 42 10 Download
153.5035 M 50 x 1.5 27 – 35 54 42 10 Download
153.6339 M 63 x 1.5 28 – 39 67 46 15 Download
153.6345 M 63 x 1.5 34 – 45 67 46 15 Download
art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Lång mm CAD
153.1505.20 M 12 x 1.5 1 – 5 16 21 12 Download
153.1507.20 M 12 x 1.5 3 – 7 16 21 12 Download
153.1707.20 M 16 x 1.5 2 – 7 20 25 12 Download
153.1710.20 M 16 x 1.5 4.5 – 10 20 25 12 Download
153.2010.20 M 20 x 1.5 5 – 10 24 27.5 12 Download
153.2013.20 M 20 x 1.5 7 – 13 24 27.5 12 Download
153.2513.20 M 25 x 1.5 6 – 13 29 29.5 12 Download
153.2517.20 M 25 x 1.5 9 – 17 29 29.5 12 Download
153.3215.20 M 32 x 1.5 7 – 15 36 33 15 Download
153.3221.20 M 32 x 1.5 11 – 21 36 33 15 Download
153.4023.20 M 40 x 1.5 15 – 23 45 40.5 15 Download
153.4028.20 M 40 x 1.5 19 – 28 45 40.5 15 Download
153.5029.20 M 50 x 1.5 22 – 29 54 42 15 Download
153.5035.20 M 50 x 1.5 27 – 35 54 42 15 Download

PG gänga

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Kort mm CAD
153.0705 Pg 7 2 – 5 14 20 5 Download
153.0707 Pg 7 2 – 6.5 14 20 5 Download
153.0906 Pg 9 2 – 6 17 23 6 Download
153.0908 Pg 9 3 – 8 17 23 6 Download
153.1107 Pg 11 3 – 7 20 26 6 Download
153.1110 Pg 11 4 – 10 20 26 6 Download
153.1309 Pg 13.5 4 – 9 22 27.5 6.5 Download
153.1312 Pg 13.5 5 – 12 22 27.5 6.5 Download
153.1613 Pg 16 6 – 13 24 28.5 6.5 Download
153.1614 Pg 16 8 – 14 24 28.5 6.5 Download
153.2116 Pg 21 8 – 16 30 33 7 Download
153.2118 Pg 21 11 – 18 30 33 7 Download
153.2920 Pg 29 10.5 – 20 40 40 8 Download
153.2925 Pg 29 16 – 25 40 40 8 Download
153.3626 Pg 36 19 – 26 50 47 15 Download
153.3632 Pg 36 19 – 32 50 47 15 Download
153.4231 Pg 42 24 – 31 57 47 15 Download
153.4238 Pg 42 28 – 38 57 47 15 Download
153.4835 Pg 48 28 – 35 64 47 15 Download
153.4844 Pg 48 34 – 44 64 47 15 Download
art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Lång mm
153.0705.20 Pg 7 2 – 5 14 20 12
153.0707.20 Pg 7 2 – 6.5 14 20 12
153.0906.20 Pg 9 2 – 6 17 23 12
153.0908.20 Pg 9 3 – 8 17 23 12
153.1107.20 Pg 11 3 – 7 20 26 12
153.1110.20 Pg 11 4 – 10 20 26 12
153.1309.20 Pg 13.5 4 – 9 22 27.5 12
153.1312.20 Pg 13.5 5 – 12 22 27.5 12
153.1613.20 Pg 16 6 – 13 24 28.5 12
153.1614.20 Pg 16 8 – 14 24 28.5 12
153.2116.20 Pg 21 8 – 16 30 33 12
153.2118.20 Pg 21 11 – 18 30 33 12
153.2920.20 Pg 29 10.5 – 20 40 40 15
153.2925.20 Pg 29 16 – 25 40 40 15

Förstorade typer

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL Kort mm
153.2518 M 25 x 1.5 11 – 18 30 32 5
153.3225 M 32 x 1.5 16 – 25 40 38 5
153.6355 M 63 x 1.5 44 – 55 75 50 15

Specifikationer

Material Nickelpläterad mässing
Kläminsats: PA
Innerpackning TPE
O-ring NBR
Dragavlasting Enl. EN 50262, version A*
Temperaturområde -30°C till 100°C
Skyddsklass IP 68
* Gäller endast metrisk gänga
