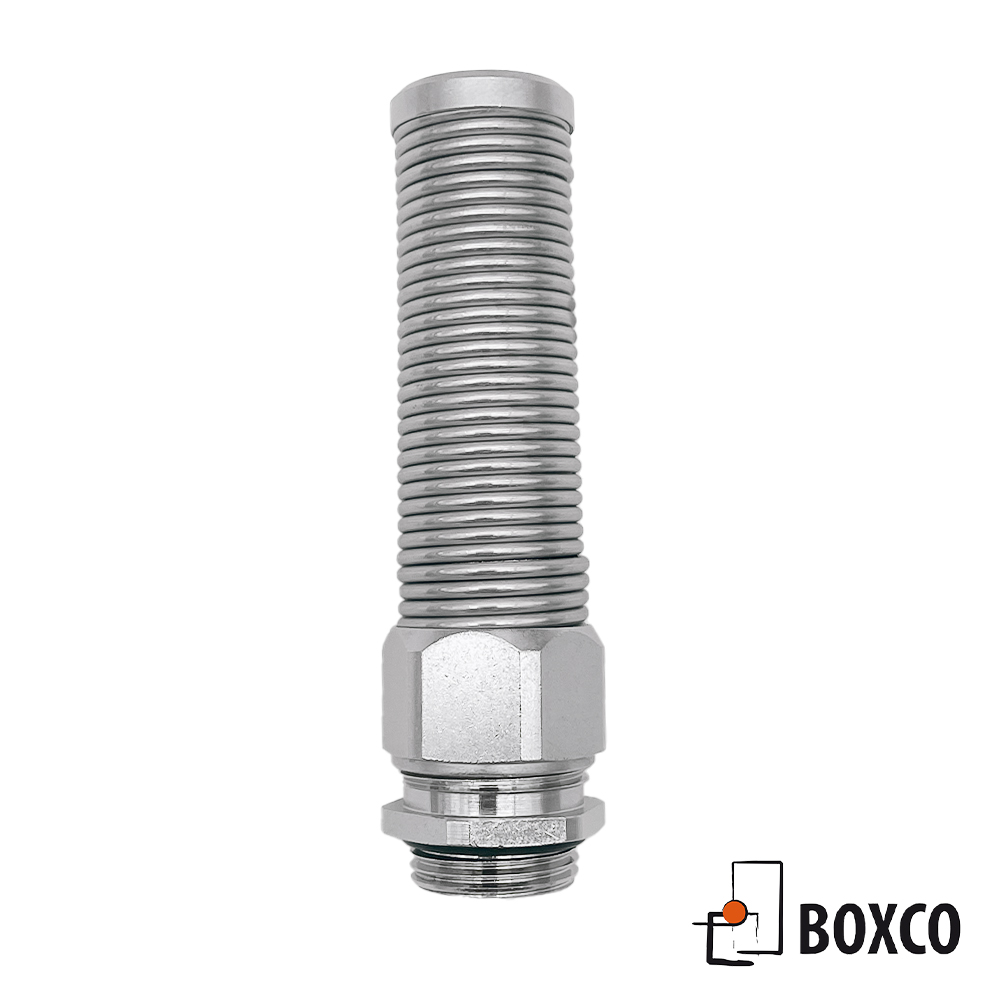

Progress – M / KS (M), (Pg)Metallförskruvning med böjskydd – Serie 135.01
Egenskaper:
Metallförskruvning med böjskydd från AGRO AG. Spiralfjäder i rostfrittstål enl. DIN 1.4305. M och Pg gänga. IP 68.
Kategori: Progress
Ladda ner produktkatalogEgenskaper:
Metallförskruvning med böjskydd från AGRO AG. Spiralfjäder i rostfrittstål enl. DIN 1.4305. M och Pg gänga. IP 68.
Kategori: Progress
Ladda ner produktkatalogMaterial | Nickelpläterad mässing |
Spiralfjäder: | Rostfritt stål (1.4305) |
Innerpackning | TPE |
O-ring | NBR |
Dragavlasting | Enl. EN50262, version A* |
Temperaturområde | -40°C till 100°C |
Skyddsklass | |
IP 68 | |
SEV-godkänd enligt EN50262 | |
*Gäller endast metrisk gänga |
![]() | ![]() | ||||
---|---|---|---|---|---|
art.nr | Gänga | W mm | Nyckelvidd mm | H mm | GL mm |
Lång, en-dels innerpackning | |||||
135.0803.01 | M 8 x 1.25 | 2.5 - 3 | 11 | 49 | 5 |
135.0804.01 | M 8 x 1.25 | 3 - 4 | 11 | 49 | 5 |
135.1004.01 | M 10 x 1.5 | 3 - 4 | 13 | 52 | 5 |
135.1006.01 | M 10 x 1.5 | 4 - 6 | 13 | 52 | 5 |
135.1505.01 | M 12 x 1.5 | 3.5 - 5 | 15 | 57 | 5 |
135.1506.01 | M 12 x 1.5 | 5 - 6.5 | 15 | 57 | 5 |
135.1508.01 | M 12 x 1.5 | 6.5 - 7.5 | 15 | 57 | 5 |
135.1706.01 | M 16 x 1.5 | 4.5 - 6 | 18 | 66 | 5 |
135.1708.01 | M 16 x 1.5 | 6 - 8 | 18 | 66 | 5 |
135.1710.01 | M 16 x 1.5 | 8 - 10.5 | 18 | 66 | 5 |
135.2008.01 | M 20 x 1.5 | 6 - 8 | 24 | 86 | 6 |
135.2011.01 | M 20 x 1.5 | 8 - 11 | 24 | 86 | 6 |
135.2015.01 | M 20 x 1.5 | 11 - 14.5 | 24 | 86 | 6 |
135.2512.01 | M 25 x 1.5 | 9.5 - 12.5 | 30 | 99 | 7 |
135.2516.01 | M 25 x 1.5 | 12.5 - 16 | 30 | 99 | 7 |
135.2519.01 | M 25 x 1.5 | 16 - 19 | 30 | 99 | 7 |
135.3221.01 | M 32 x 1.5 | 17 - 21 | 36 | 109 | 8 |
135.3225.01 | M 32 x 1.5 | 21 - 24.5 | 36 | 109 | 8 |
135.0705.01 | Pg 7 | 3.5 - 5 | 15 | 57 | 6 |
135.0706.01 | Pg 7 | 5 - 6.5 | 15 | 57 | 6 |
135.0708.01 | Pg 7 | 6.5 - 7.5 | 15 | 57 | 6 |
135.0906.01 | Pg 9 | 4.5 - 6 | 18 | 66 | 6 |
135.0908.01 | Pg 9 | 6 - 8 | 18 | 66 | 6 |
135.0910.01 | Pg 9 | 8 - 10.5 | 18 | 66 | 6 |
135.1106.01 | Pg 11 | 4.5 - 6 | 18/21 | 66 | 6 |
135.1108.01 | Pg 11 | 6 - 8 | 18/21 | 66 | 6 |
135.1110.01 | Pg 11 | 8 - 10.5 | 18/21 | 66 | 6 |
135.1308.01 | Pg 13.5 | 6 - 8 | 24 | 86 | 6 |
135.1311.01 | Pg 13.5 | 8 - 11 | 24 | 86 | 6 |
135.1315.01 | Pg 13.5 | 11 - 14.5 | 24 | 86 | 6 |
135.1608.01 | Pg 16 | 6 - 8 | 24 | 86 | 6 |
135.1611.01 | Pg 16 | 8 - 11 | 24 | 86 | 6 |
135.1615.01 | Pg 16 | 11 - 14.5 | 24 | 86 | 6 |
135.2112.01 | Pg 21 | 9.5 - 12.5 | 30 | 99 | 7.5 |
135.2116.01 | Pg 21 | 12.5 - 16 | 30 | 99 | 7.5 |
135.2119.01 | Pg 21 | 16 - 19 | 30 | 99 | 7.5 |
Lång, två-delars innerpackning | |||||
135.1702.01 | M 16 x 1.5 | 6 - 10.5 | 18 | 66 | 5 |
135.2002.01 | M 20 x 1.5 | 8 - 14.5 | 24 | 86 | 6 |
135.2502.01 | M 25 x 1.5 | 12.5 - 19 | 30 | 99 | 7 |
135.3202.01 | M 32 x 1.5 | 17 - 24.5 | 36 | 109 | 8 |
135.0902.01 | Pg 9 | 6 - 10.5 | 18 | 66 | 6 |
135.1102.01 | Pg 11 | 6 - 10.5 | 18/21 | 66 | 6 |
135.1302.01 | Pg 13.5 | 8 - 14.5 | 24 | 86 | 6 |
135.1602.01 | Pg 16 | 8 - 14.5 | 24 | 86 | 6 |
135.2102.01 | Pg 21 | 12.5 - 19 | 30 | 99 | 7.5 |
