Reduceringar och förstoringar – Serie 535.11/.22/.33

Egenskaper:
ATEX metall reduceringar och förstoringar från HUGRO. Finns i M till M, Pg till Pg och NPT till NPT. IP 68.

Ställ en fråga Ladda ner produktkatalog
Reduceringar och förstoringar - Serie 535.11/.22/.33
Ställ en fråga Ladda ner produktkatalog

M - M gänga

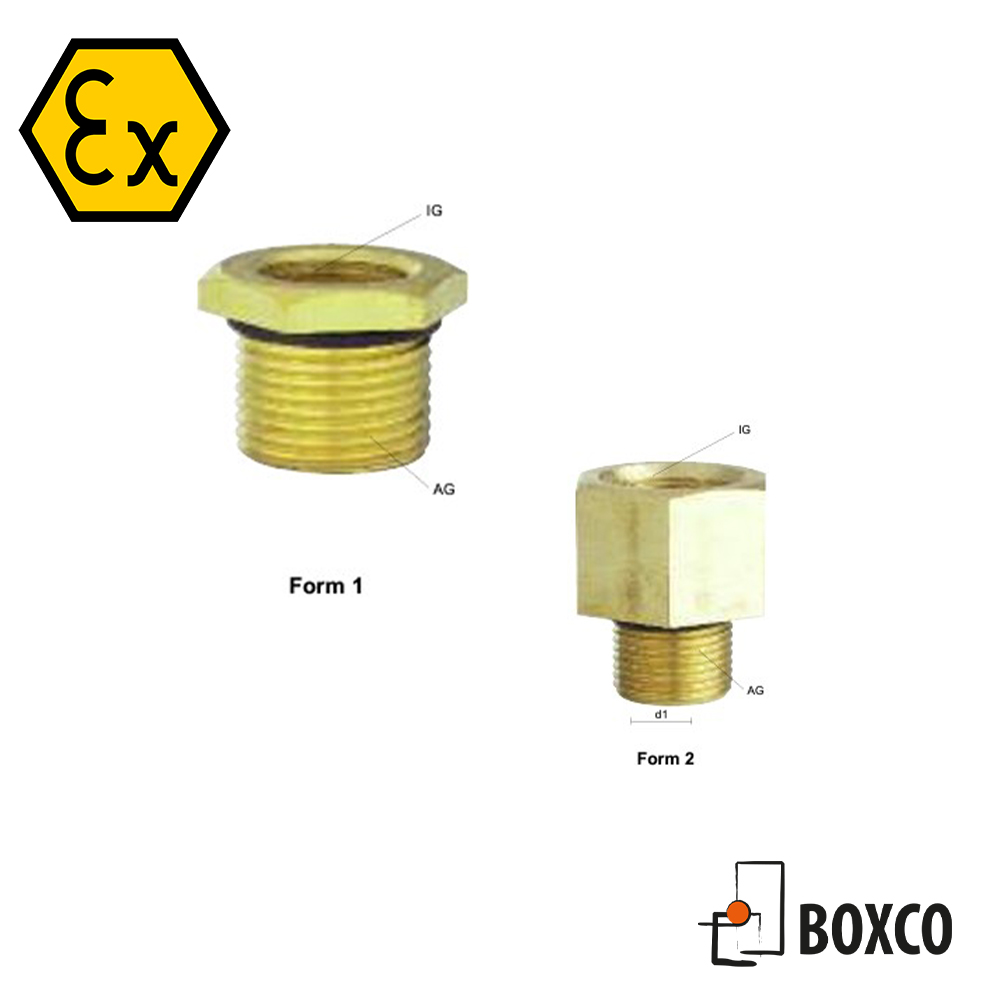

art.nr Yttergänga Innergänga Nyckelvidd mm d1 mm Form
535.1720.22 M 16 x 1.5 M 20 x 1.5 23.4 11 2
535.2017.22 M 20 x 1.5 M 16 x 1.5 23.4 – 1
535.2025.22 M 20 x 1.5 M 25 x 1.5 27.9 15 2
535.2517.22 M 25 x 1.5 M 16 x 1.5 27.9 – 1
535.2520.22 M 25 x 1.5 M 20 x 1.5 27.9 – 1
535.2532.22 M 25 x 1.5 M 32 x 1.5 27.9 20.8 2
535.3220.22 M 32 x1.5 M 20 x 1.5 37.6 – 1
535.3225.22 M 32 x 1.5 M 25 x 1.5 37.6 – 1
535.3240.22 M 32 x 1.5 M 40 x 1.5 37.6 26.8 2
535.4025.22 M 40 x 1.5 M 25 x 1.5 47.2 – 1
535.4032.22 M 40 x 1.5 M 32 x 1.5 47.2 – 1
535.4050.22 M 40 x 1.5 M 50 x 1.5 47.2 33.5 2
535.5032.22 M 50 x 1.5 M 32 x 1.5 56 – 1
535.5040.22 M 50 x 1.5 M 40 x 1.5 56 – 1
535.5063.22 M 50 x 1.5 M 63 x 1.5 56 44 2
535.6340.22 M 63 x 1.5 M 40 x 1.5 70 – 1
535.6350.22 M 63 x 1.5 M 50 x 1.5 70 – 1
535.6374.22 M 63 x 1.5 M 75 x 1.5 70 55 2
535.7450.22 M 75 x 1.5 M 50 x 1.5 80 – 1
535.7463.22 M 75 x 1.5 M 63 x 1.5 80 – 1

PG - PG gänga

art.nr Yttergänga Innergänga Nyckelvidd mm d1 mm Form
535.0709.11 Pg 7 Pg 9 23.4 7 2
535.0907.11 Pg 9 Pg 7 23.4 10 2
535.0911.11 Pg 9 Pg 11 23.4 10 2
535.1107.11 Pg 11 Pg 7 23.4 – 1
535.1109.11 Pg 11 Pg 9 23.4 14 2
535.1113.11 Pg 11 Pg 13.5 23.4 14 2
535.1309.11 Pg 13.5 Pg 9 23.4 – 1
535.1311.11 Pg 13.5 Pg 11 23.4 15 2
535.1316.11 Pg 13.5 Pg 16 30.5 15 2
535.1611.11 Pg 16 Pg 11 23.4 – 1
535.1613.11 Pg 16 Pg 13.5 23.4 – 1
535.1621.11 Pg 16 Pg21 33 17.5 2
535.2113.11 Pg 21 Pg 13.5 30.5 – 1
535.2116.11 Pg 21 Pg 16 30.5 – 1
535.2129.11 Pg 21 Pg 29 42.4 23.5 2
535.2916.11 Pg 29 Pg 16 42.4 – 1
535.2921.11 Pg 29 Pg 21 42.4 – 1
535.2936.11 Pg 29 Pg36 56 31 2
535.3621.11 Pg 36 Pg 21 56 – 1
535.3629.11 Pg 36 Pg 29 56 – 1
535.3642.11 Pg 36 Pg 42 70 40 2
535.4229.11 Pg 42 Pg 29 56 – 1
535.4236.11 Pg 42 Pg 36 56 – 1
535.4248.11 Pg 42 Pg 48 70 48 2
535.4836.11 Pg 48 Pg 36 70 – 1
535.4842.11 Pg 48 Pg 42 70 – 1

NPT - NPT gänga

art.nr Yttergänga Innergänga Nyckelvidd mm d1 mm Form
535.1935.33 1/2 NPT 3/4 NPT 27.9 15 2
535.3519.33 3/4 NPT 1/2 NPT 27.9 – 1
535.3575.33 3/4 NPT 1 NPT 37.6 20.5 2
535.7519.33 1 NPT 1/2 NPT 37.6 – 1
535.7535.33 1 NPT 3/4 NPT 37.6 – 1
535.7576.33 1 NPT 1 1/4 NPT 47.2 26.8 2
535.7635.33 1 1/4 NPT 3/4 NPT 47.2 – 1
535.7675.33 1 1/4 NPT 1 NPT 47.2 – 1
535.7677.33 1 1/4 NPT 1 1/2 NPT 56 33.5 2
535.7775.33 1 1/2 NPT 1 NPT 56 – 1
535.7776.33 1 1/2 NPT 1 1/4 NPT 56 – 1
535.7778.33 1 1/2 NPT 2 NPT 70 41 2
535.7876.33 2 NPT 1 1/4 NPT 70 – 1
535.7877.33 2 NPT 1 1/2 NPT 70 – 1
535.7879.33 2 NPT 2 1/2 NPT 80 54 2
535.7977.33 2 1/2 NPT 1 1/2 NPT 80 – 1
535.7978.33 2 1/2 NPT 2 NPT 80 – 1
535.7980.33 2 1/2 NPT 3 NPT 95 64 2
535.8078.33 3 NPT 2 NPT 95 – 1
535.8079.33 3 NPT 2 1/2 NPT 95 – 1

Tekniskdata

Material Mässing
O-ring EPDM
Temperaturområde -40°C till 100°C
Skyddsklass IP 68
Certifikat: SIRA 00 ATEX 1073 U

Vid förfrågan:
– Flera storlekar och kombinationer
– Andra gängor
– Nickelpläterad mässing
– Rostfritt stål
– Andra material
