WAZU – EMV / KS Metallförskruvning EMC – Serie 157.50 / 157.60

Name: WAZU - EMV / KS Metallförskruvning EMC (M), (Pg), (NPT) - Serie 157.50 / 157.60 - Boxco AB
SKU: 157.50

Egenskaper:

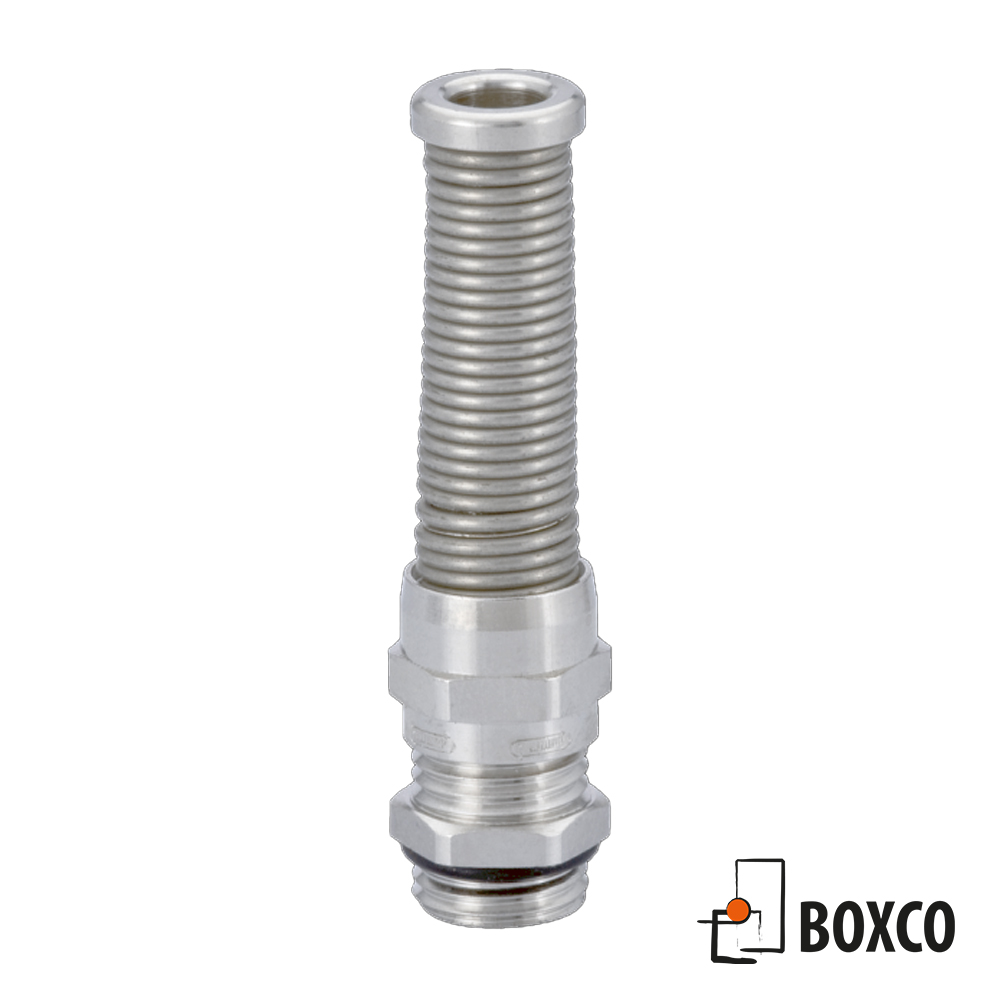

Standard EMC förskruvning från Hummel – Serie HSK-M-Flex-EMV. Finns i M/Pg/NPT gänga. Håller upp till IP 69K. Lång eller kort gänga. Med fjädrande kabelskydd.

Ställ en fråga Ladda ner produktkatalog

Ställ en fråga Ladda ner produktkatalog

M Gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	D mm	GL Kort mm
157.1505.50	M 12 x 1.5	2 -5	14	55	6.8	5
157.1507.50	M 12 x 1.5	3-6.5	14	55	6.8	5
157.1707.50	M 16 x 1.5	3 -7	20	77	10.3	6
157.1710.50	M 16 x 1.5	5-10	20	77	10.3	6
157.2012.50	M 20 x 1.5	7 -12	24	98	14.3	6
157.2014.50	M 20 x 1.5	10 -14	24	98	14.3	6
157.2516.50	M 25 x 1.5	9 -16	30	111	18.4	7
157.2518.50	M 25 x 1.5	13 -18	30	111	18.4	7
157.1505.60	M 12 x 1.5	2 -5	14	55	6.8	10
157.1507.60	M 12 x 1.5	3-6.5	14	55	6.8	10
157.1707.60	M 16 x 1.5	3 -7	20	77	10.3	10
157.1710.60	M 16 x 1.5	5-10	20	77	10.3	10
157.2012.60	M 20 x 1.5	7 -12	24	98	14.3	10
157.2014.60	M 20 x 1.5	10 -14	24	98	14.3	10
157.2516.60	M 25 x 1.5	9 -16	30	111	18.4	12
157.2518.60	M 25 x 1.5	13 -18	30	111	18.4	12

PG Gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	D mm	GL Kort mm
157.0705.50	Pg 7	2 -5	14	55	6.8	5
157.0707.50	Pg 7	3-6.5	14	55	6.8	5
157.0906.50	Pg 9	2 -6	17	66	8.2	6
157.0908.50	Pg 9	4-8	17	66	8.2	6
157.1107.50	Pg 11	3 -7	20	77	10.3	6
157.1110.50	Pg 11	5-10	20	77	10.3	6
157.1309.50	Pg 13.5	5 -9	22	88	12.3	6.5
157.1312.50	Pg 13.5	6-12	22	88	12.3	6.5
157.1612.50	Pg 16	7 -12	24	98	14.3	6.5
157.1614.50	Pg 16	10 -14	24	98	14.3	6.5
157.2116.50	Pg 21	9 -16	30	111	18.4	7
157.2118.50	Pg 21	13 -18	30	111	18.4	7
157.0705.60	Pg 7	2 -5	14	55	6.8	10
157.0707.60	Pg 7	3-6.5	14	55	6.8	10
157.0906.60	Pg 9	2 -6	17	66	8.2	10
157.0908.60	Pg 9	4-8	17	66	8.2	10
157.1107.60	Pg 11	3 -7	20	77	10.3	10
157.1110.60	Pg 11	5-10	20	77	10.3	10
157.1309.60	Pg 13.5	5 -9	22	88	12.3	10
157.1312.60	Pg 13.5	6-12	22	88	12.3	10
157.1612.60	Pg 16	7 -12	24	98	14.3	10
157.1614.60	Pg 16	10 -14	24	98	14.3	10
157.2116.60	Pg 21	9 -16	30	111	18.4	12
157.2118.60	Pg 21	13 -18	30	111	18.4	12

NPT Gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	D mm	GL Kort mm
157.3906.50	3/8 NPT	2 – 6	19 / 17	66	8.2	15
157.3908.50	3/8 NPT	4 – 8	19 / 17	66	8.2	15
157.1909.50	1/2 NPT	5 – 9	24 / 22	88	12.3	13
157.1912.50	1/2 NPT	6 – 12	24 / 22	88	12.3	13
157.3516.50	3/4 NPT	9 – 16	30	111	18.4	13
157.3518.50	3/4 NPT	13 – 18	30	111	18.4	13

Specifikationer

Material	Nickelpläterat mässing
Spiralfjäder:	Rostfritt stål
Kläminsats:	PA (Nylon)
Innerpackning	NBR
O-ring	NBR
Dragavlasting	Enl. EN 50262, version A*
Temperaturområde	-40°C till 100°C
Skyddsklass	IP 68
*Gäller endast mettrisk gänga
