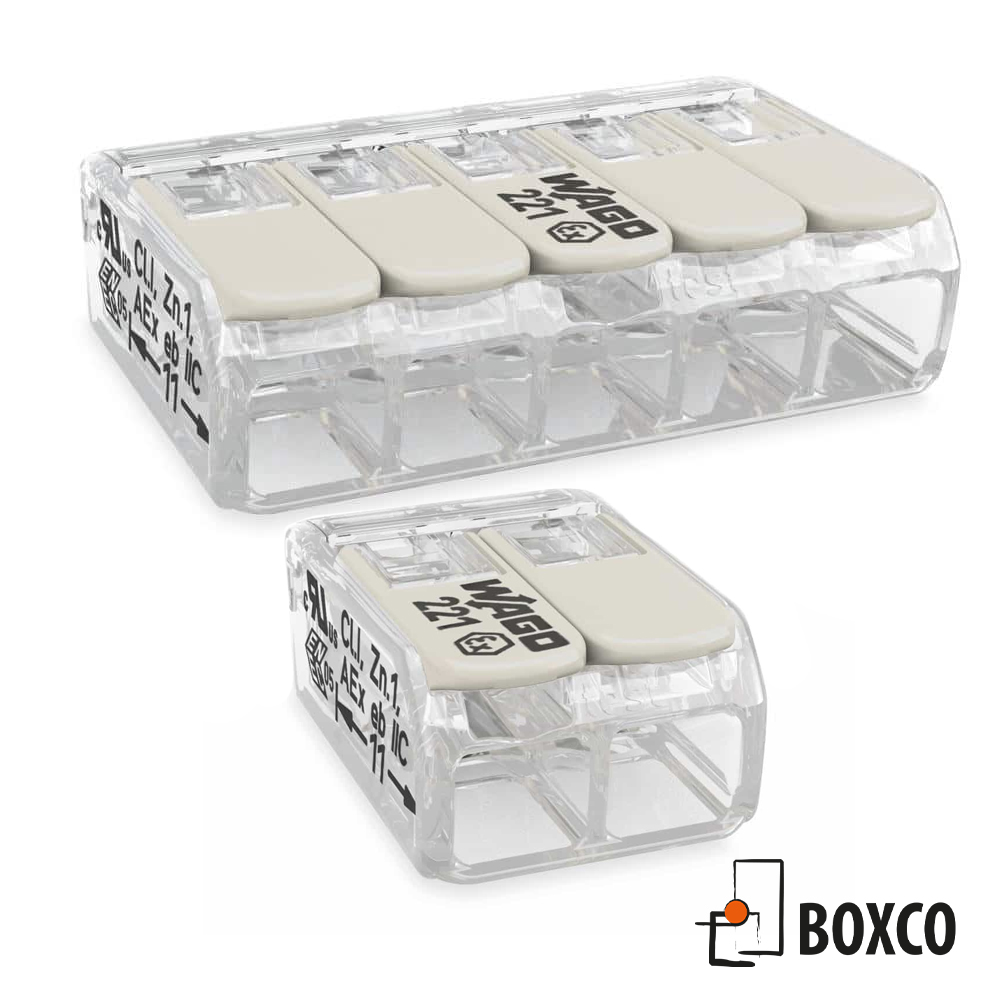

221 serien ATEX anslutningsklämmor

  • Lätt att använda: Dra spaken uppåt, sätt in en ledare och skjut spaken nedåt
  • Finns som 2-, 3- och 5-trådskontakter
  • Avsluta enkelt ledare från 0,14 till 4 mm², såväl som fasta och strängade ledare från 0,2 till 4 mm² (24… 12 AWG).
  • Tidsbesparingar för installatörer och enhetstillverkare.
  • Installera snabbt enheter med högre strömförbrukning.
  • Installera säkert långa kabeldrag med större ledare.
  • Monteringsbärare för installation enligt standarder
  • Arbetsspänningar på 275 V eller 440 V
  • ATEX (Ex 2 II G), / IECEx (Ex eb IIC Gb) Zon 1, 2
  • IECEX (Ex eb IIC Gb), American Ex (AEx eb IICGb) / klass 1, zon 1

Säkerhetsinformation 1:
Den tillåtna driftspänningen för anslutningen med bäraren (440 V eller 275 V) beror på monteringstypen.

Säkerhetsinformation 2:
Endast godkänd tillsammans med en monteringsadaptern (221-501). Andra transportörer är möjliga, se certifikat (UL).


Anslutningarna måste installeras i en kapsling som uppfyller kraven för en erkänd skyddstyp enligt EN 60079-0, avsnitt 1 eller EN 60079-31.
När du installerar anslutningarna i en kapsling av skyddstyp “eb” (ökad säkerhet) enligt EN 60079-7 måste avstånd och krypavstånd i tabell 2 för denna standard följas (för användning av tillbehör, se punkt 1).
Anslutningarna kan användas både i grupp II och grupp I, eftersom standardkraven är identiska i detta fall.
Användningen av dessa komponenter kräver en ny bedömning av ett anmält certifieringsorgan.


Kategori: Kopplingsplintar

Ladda ner produktkatalog

Egenskaper

Approvals per UL 1059
Märkspänning UL (användargrupp C) 440 V
Märkström UL (användargrupp C) 20 A









Godkännanden enligt UL 60079
Approvals Ex
Märkspänning EN (Ex e II) 440 V
Märkström(Ex e II) 32 A

Teknisk data

Anslutningsdata

Anslutningsteknik CAGE CLAMP®
Aktiveringstyp Manöverarm
Anslutningsbart ledarmaterial Koppar
Nominellt tvärsnitt 4 mm²
Entrådig (EK) 0,2 … 4 mm² / 24 … 12 AWG
Fåtrådig (FK) 0,2 … 4 mm² / 24 … 12 AWG
Mångtrådig ledare 0,14 … 4 mm² / 24 … 12 AWG
Skallängd 11 mm / 0.43 tum
Totalt antal anslutningspunkter 5
Totalt antal potentialer 1
Typ av ledningsdragning Med anslutning från sidan
Storlek 5 polig

Bredd 29,9 mm / 1.177 inch
Höjd 8,3 mm / 0.327 inch
Djup 18,6 mm / 0.732 inch




Certifieringar


221-482 COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 4 mm²; 2-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 4,00 mm²; transparent

COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 4 mm²; 2-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 4,00 mm²; transparent

221-483 COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 4 mm²; 3-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 4,00 mm²; transparent

COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 4 mm²; 3-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 4,00 mm²; transparent

221-485 COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 4 mm²; 5-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 4,00 mm²; transparent

COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 4 mm²; 5-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 4,00 mm²; transparent

221-682 COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 6 mm²; 2-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 6,00 mm²; transparent

COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 6 mm²; 2-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 6,00 mm²; transparent

221-683 COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 6 mm²; 3-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 6,00 mm²; transparent

COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 6 mm²; 3-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 6,00 mm²; transparent

221-685 COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 6 mm²; 5-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 6,00 mm²; transparent

COMPACT Splicing Connector; for all conductor types; for Ex e applications; max. 6 mm²; 5-conductor; with levers; transparent housing; Operating temperature (max.): 105 °C; 6,00 mm²; transparent

221-501 Monteringsadapter; för Ex-applikationer; Serie 221 - 4 mm²; för DIN-35 skenmontering/skruvmontering; ljusgrå

Monteringsadapter; för Ex-applikationer; Serie 221 - 4 mm²; för DIN-35 skenmontering/skruvmontering; ljusgrå
Datablad 221-501
