1457 serien

Vattentät formsprutad aluminium kapsling

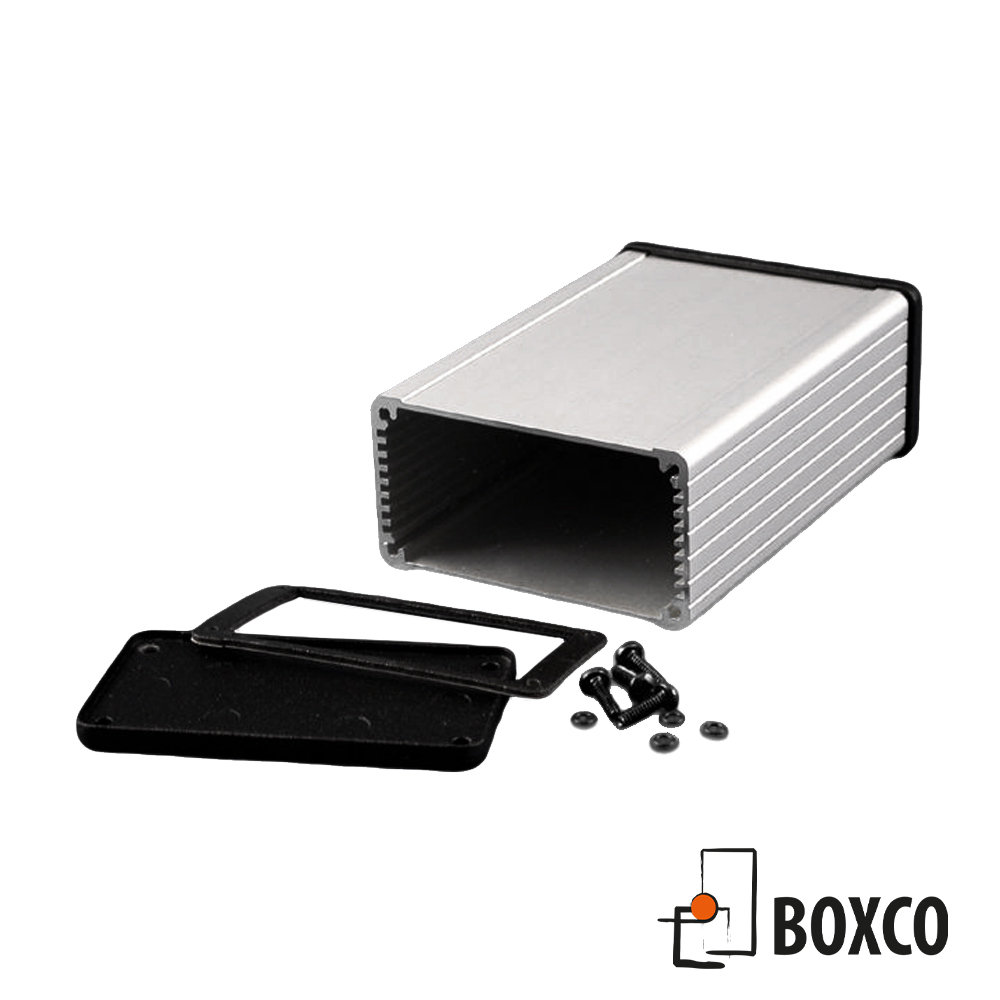

Vattentät formsprutad aluminiumkapsling som är anpassad för kretskort och utmärkt som intrumentkapsling.

Lådan är tillverkad i formsprutad (Extruded) aluminium med två formgjutna sidor. Ändbitarna finns i standardutförande (platta) eller med fästplatta för t.ex. panelmontage. Kapslingen kan fås som aluminiumfärgad eller svartlackerad. Självhäftande fötter ingår.

Tillgänglig i 24 olika storlekar.

  • Anpassad för kretskort och t ex som en instrumentkapsling
  • Kretskort monteras genom att skjutas in i färdiga spår
  • Skyddsklass: Upp till IP65

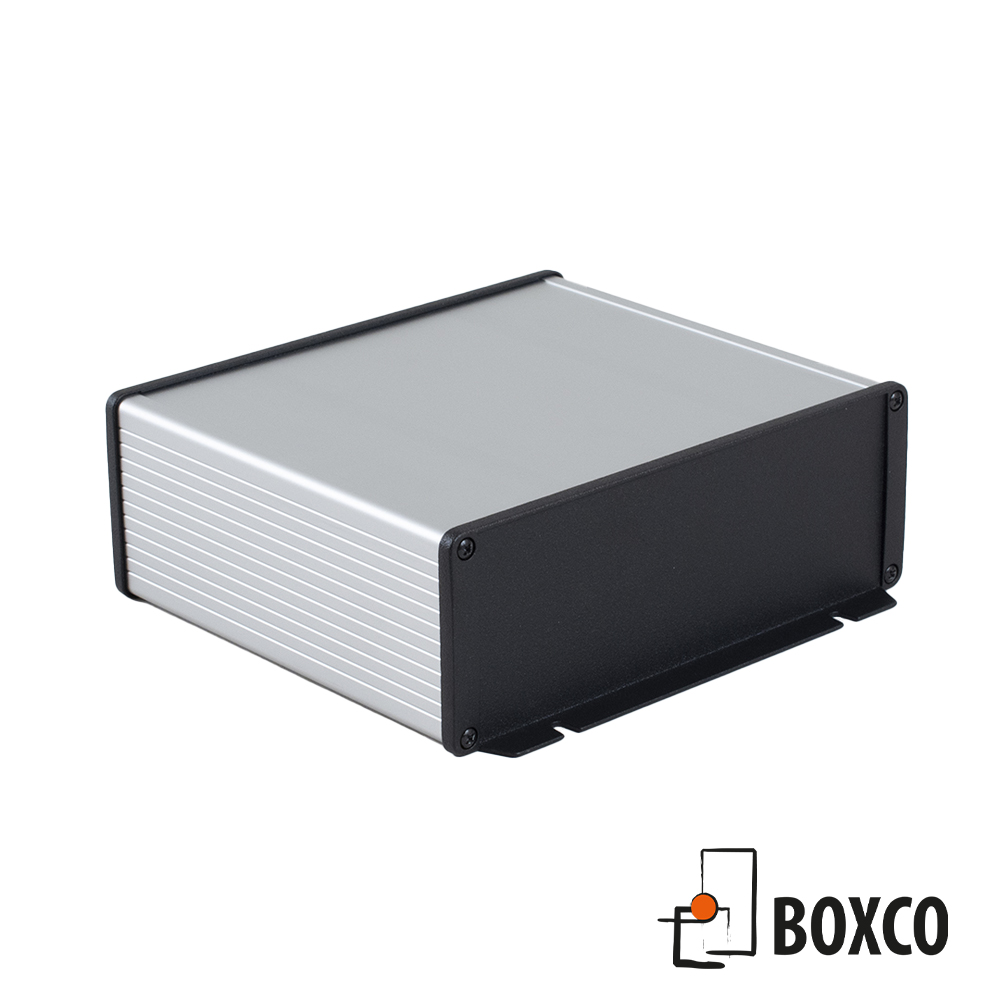

  • Två olika varianter av lock, standard eller med fästplatta
  • Förberedd yta för displayer och membrantangentbord

Kategori: Aluminiumkapslingar

Ladda ner produktkatalog

Egenskaper

  • Två ändpaneler i gjuten aluminium -  svart satinpulverfärg.

  • Extruderad aluminiumkropp (val av antingen klar anodiserad eller svart pulverlack).

  • Två slutna cellpackningar av polyeten - ändplattor och gummi "O" -ringar för monteringsskruvar.

  •  All hårdvara och självhäftande fötter. Ersättningsskruvar kan köpas i 100-paket under artikelnummer 1457MS100


Certifieringar


Ladda ner ritning
art.nr L (mm)W (mm)H (mm) FärgCAD
1457C801805930.9Aluminiumdownload
1457C12011205930.9Aluminiumdownload
1457K12011208444.1Aluminiumdownload
1457K16011608444.1Aluminiumdownload
1457N120112010454.6Aluminiumdownload
1457N160116010454.6Aluminiumdownload
ArtikelnummerL (mm)W (mm)H (mm)Färg3D-Ritning
1457C801BK805930.9Svartdownload
1457C1201BK1205930.9Svartdownload
1457K1201BK1208444.1Svartdownload
1457K1601BK1608444.1Svartdownload
1457N1201BK12010454.6Svartdownload
1457N1601BK16010454.6Svartdownload
Ladda ner ritning
art.nr L (mm)W (mm)H (mm) FärgCAD
1457C802805930.9Aluminiumdownload
1457C12021205930.9Aluminiumdownload
1457K12021208444.1Aluminiumdownload
1457K16021608444.1Aluminiumdownload
1457N120212010454.6Aluminiumdownload
1457N160216010454.6Aluminiumdownload
ArtikelnummerL (mm)W (mm)H (mm)Färg3D-Ritning
1457C802BK805930.9Svartdownload
1457C1202BK1205930.9Svartdownload
1457K1202BK1208444.1Svartdownload
1457K1602BK1608444.1Svartdownload
1457N1202BK12010454.6Svartdownload
1457N1602BK16010454.6Svartdownload
