BoxCo logotyp

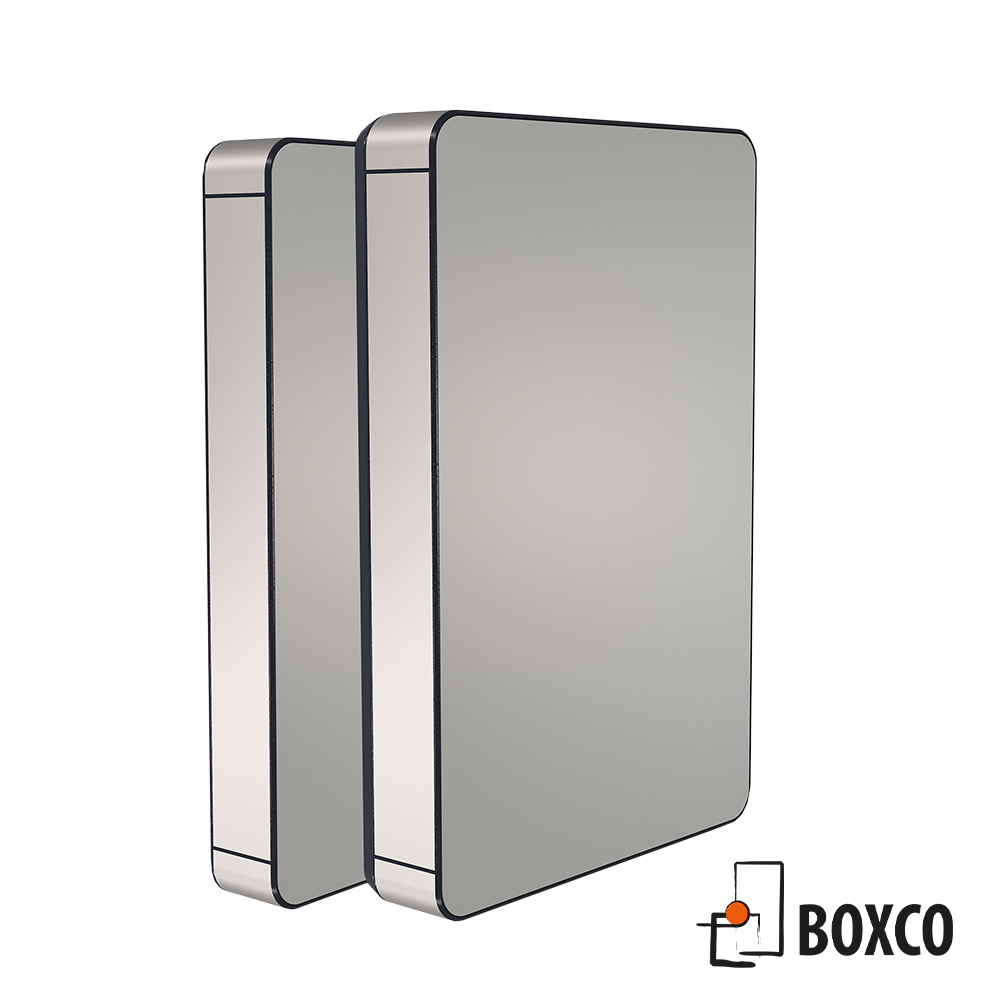

multiPANEL

Avancerad premium kommandokapsling för modern maskinkontroll

multiPANEL erbjuder möjligheten att integrera alla tänkbara applikationer.

Kapslingsfronten på multiPANEL “DISPLAY” underlättar permanent installation av en främre platta eller glasfront, t.ex. för beröringsapplikationer.
Nästan gränslös, med slät och permanent front ansluten till höljet.

Bearbetningar och utskärningar för omkopplare och mer ingår i den service som tillhandahålls av ROLEC och är etablerad i produktionsavdelningen vid det tyska
huvudkontoret i enlighet med kundspecifikationerna.

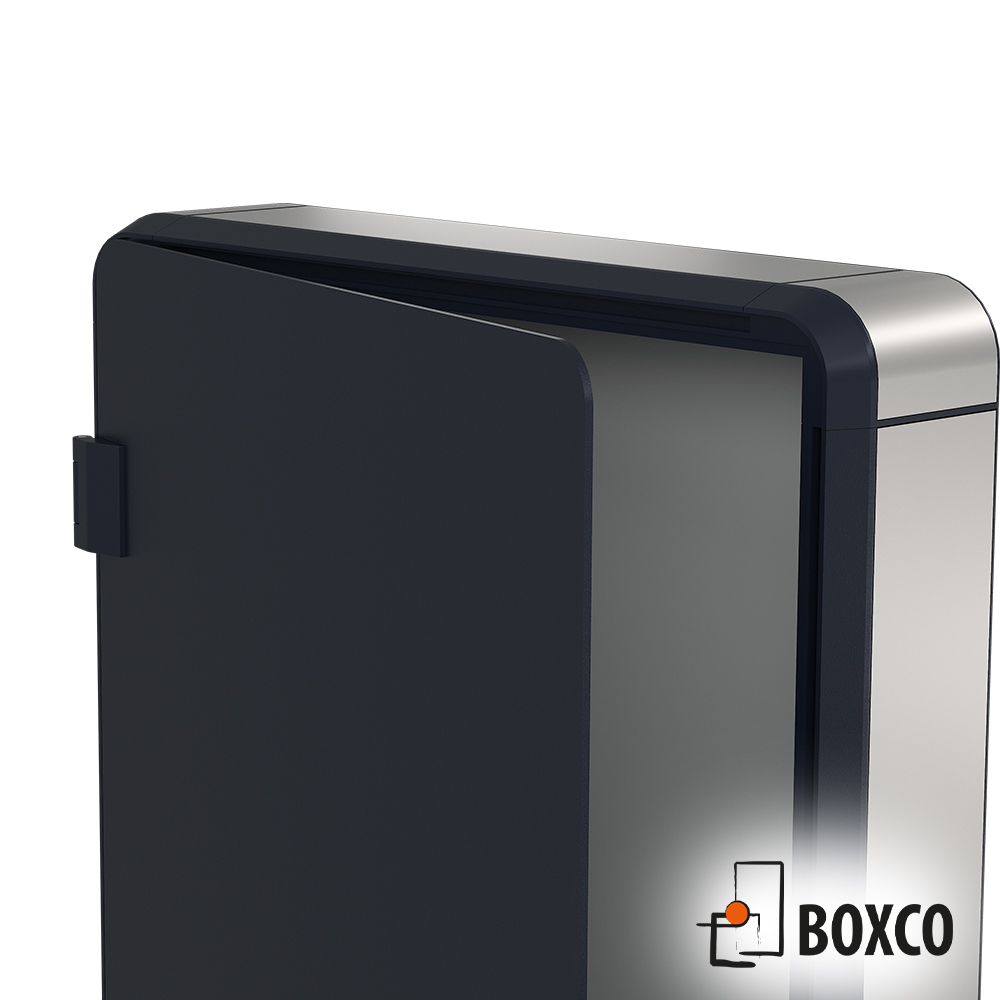

Det är möjligt att direkt integrera kommersiellt tillgängliga inbyggda paneler i fronten av multiPANEL “KOMMANDO” -höljet. En liten urtagning i ramen möjliggör nästan slät integration av datorn här. Vidare kan frontplattor införas i ramen framifrån eller bakifrån och fästas på plats med klämstycken. Kombinationen av direkt panelinstallation och en frontplatta är också möjlig. Med den platta multiPANEL 70-versionen kan bakväggen fås med en slät bakvägg, som kan levereras som en helt skruvad version eller med gångjärn vid behov. En robust 15 mm djup inramad dörr med lås och inre gångjärn ger ett större installationsdjup. Detta resulterar i ett multiPANEL-höljesdjup på 85 mm. Dessutom finns en 60 mm djupramad dörrversion också tillgänglig för ett ännu större inneslutningsdjup, som också är utrustad med lås och inre gångjärn. Det totala djupet med denna version är 130mm. Interna montering kan naturligtvis också installeras i dörren. För detta ändamål är hållare monterade inuti dörren på begäran av kunden som förberedelse för den tekniska installationen. Dessutom finns ett omkretsspår tillgängligt inom 60mm djupdörr för montering av klämbitar.

Kategori: Panel och displaykapslingar

Ladda ner produktkatalog

Hämta hem checklista för att snabbt och enkelt kunna konfigurera din egen profiplus:

Checkliste_multiPANEL_profiPLUS_EN


Egenskaper

Material / färg: Strängpressad aluminium
Aluminiumhörnstycken monterade med aluminiumprofiler
Standard frontplattor: Aluminium 3 mm, Al Mg 1, silver eloxerad
Tillval: Färdiga frontplattor, förborrade hål, stämplat, graverad eller tryckt,Monterade förskruvningar
Membrantangentbord redo för installation

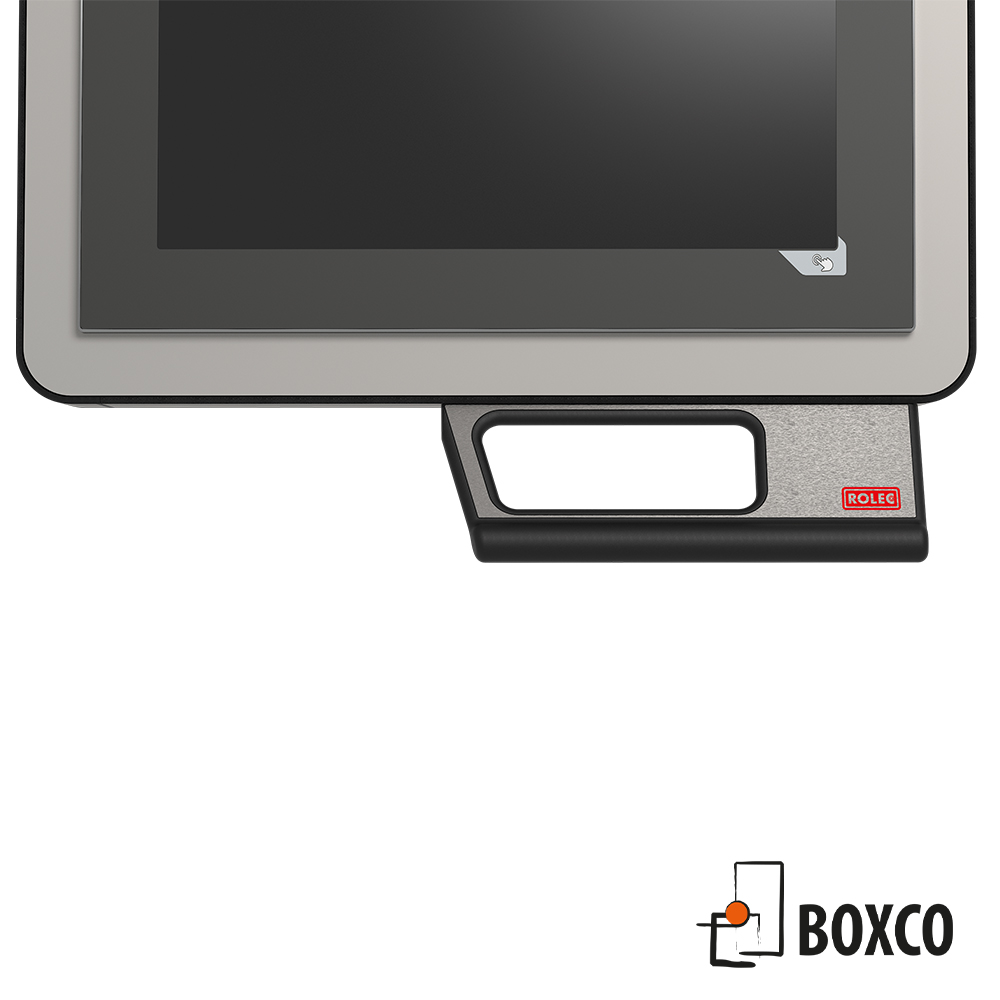

Valfritt handtag: POM RAL 9005, rostfritt stål inlägg V2A
Kapslings lås: bakre väggen bultad (endast MPD 00 och MPK 00), lås och gångjärn, svart

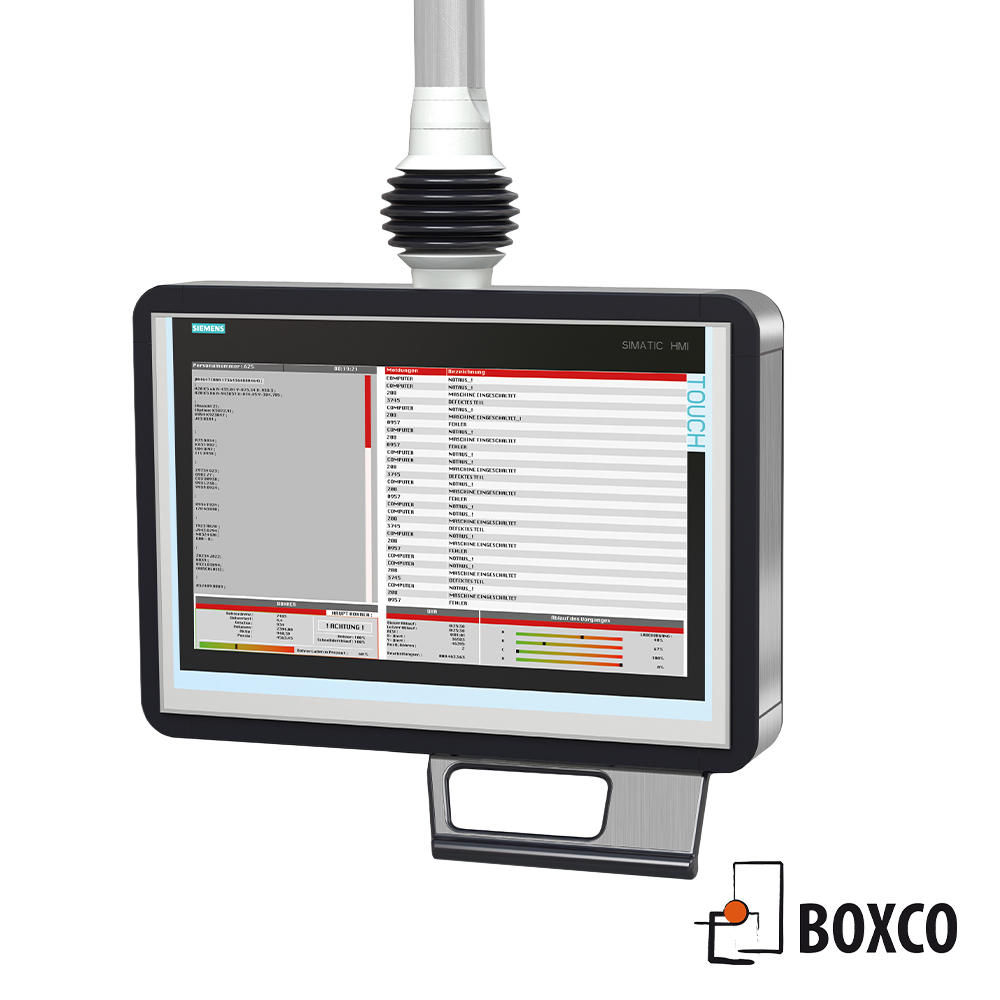

Fastsättning med upphängningsarmen systemet profiPLUS 50 Panel koppling

Inbyggnad Slide-in design för fjädermutter M4 / M5

Kapslingsklass IP 65 / EN 60529


Display

- Nästan utan skarvar, platt installation och permanent ansluten frontplåt

  Modell Art nr Silicon
packning
Interna
gångjärn
Handtag Gångjärn Dubbla
låsfästen
3D-Model-Download
320.000.000 MPD 00 - bultad bakre vägg 320.000.AAA x - o - - 3D-Model-Download
320.110.000 MPD 11 - bultad dörr 320.110.AAA x - o x - 3D-Model-Download
320.150.000 MPD 15 - 15mm djupare dörr 320.150.AAA x x o - x 3D-Model-Download

x standard   o tillgängligt   - ej tillgängligt


Kommando

- med aluminium frontplåt monterad framifrån

  Typ Art nr

Silicon-
packning

Interna
gångjärn
Handtag Gångjärn Dubbla
låsfästen
3D-Model-Download
321.000.000 MPK 00 - bultad bakre vägg 321.000.AAA x - o - - 3D-Model-Download
321.110.000 MPK 11 - bultad dörr 321.110.AAA x - o x - 3D-Model-Download
321.150.000 MPK 15 - 15mm djupare dörr 321.150.AAA x x o - x 3D-Model-Download
321.600.000 MPK 60 - 60mm djupare dörr 321.600.AAA x x o - x 3D-Model-Download

x standard   o tillgängligt   - ej tillgängligt


Kommando FPI

- med aluminium frontplåt monterad från baksidan

  Modell Art nr Silicon
packning
Interna
gångjärn
Handtag Gångjärn Dubbla
låsfästen
3D-Model-Download
321.000.000 MPK 00 - bultad bakre vägg 322.000.AAA x - o - - 3D-Model-Download
321.110.000 MPK 11 - bultad dörr 322.110.AAA x - o x - 3D-Model-Download
321.150.000 MPK 15 - 15mm djupare dörr 322.150.AAA x x o - x 3D-Model-Download
321.600.000 MPK 60 - 60mm djupare dörr 322.600.AAA x x o - x 3D-Model-Download

x standard   o tillgänglig   - ej tillgängligt

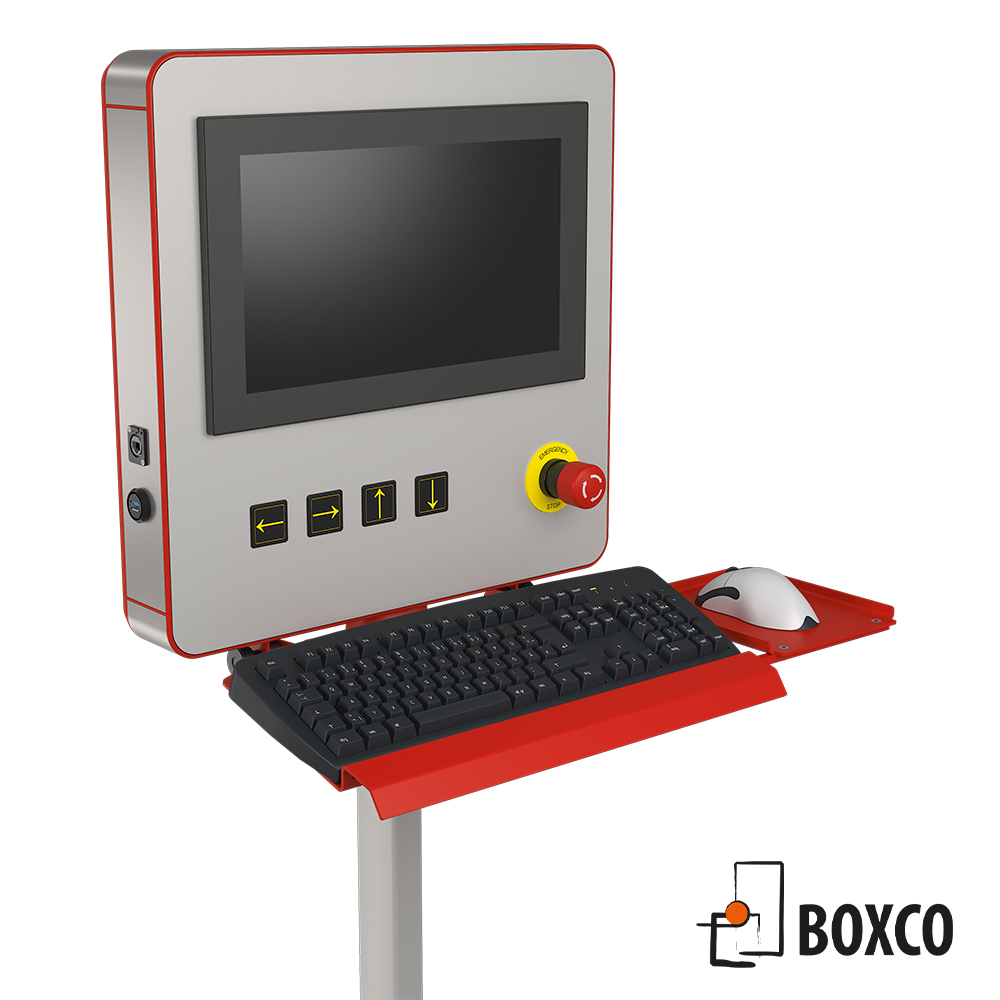

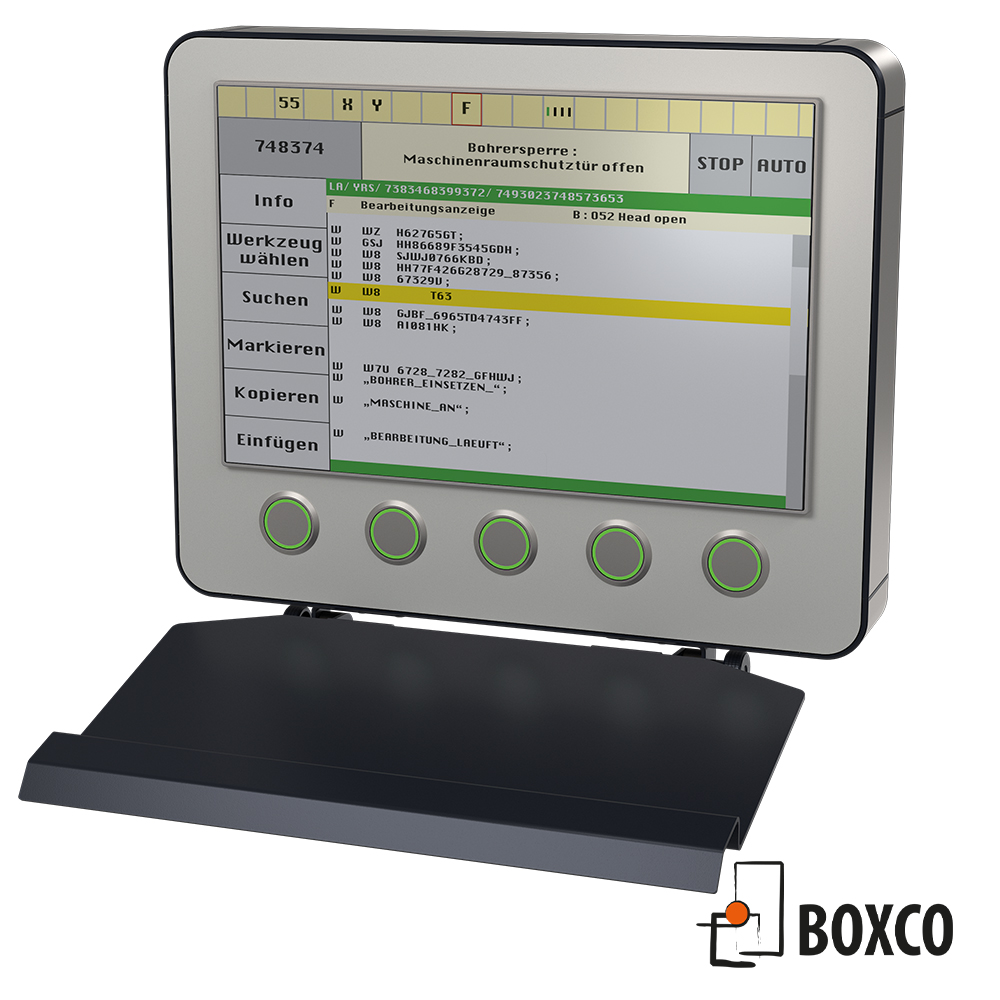

Tillbehör multiPanel

  Modell Art nr Vikt (g)

Coating

Tiltbar
503.320.150 Mouse tray for 450mm keyboard tray Mouse tray for 450mm keyboard tray 503.320.150 445 o -
TAS.450.STR Keyboard tray 380mm, rigid 503.320.380 820 o -
503.320.451 Keyboard tray 450mm, swiveling Keyboard tray 380mm, swiveling 503.320.381 820 o x
TAS.450.STR Keyboard tray 450mm, rigid 503.320.450 1150 o -
503.320.451 Keyboard tray 450mm, swiveling Keyboard tray 450mm, swiveling 503.320.451 1138 o x
