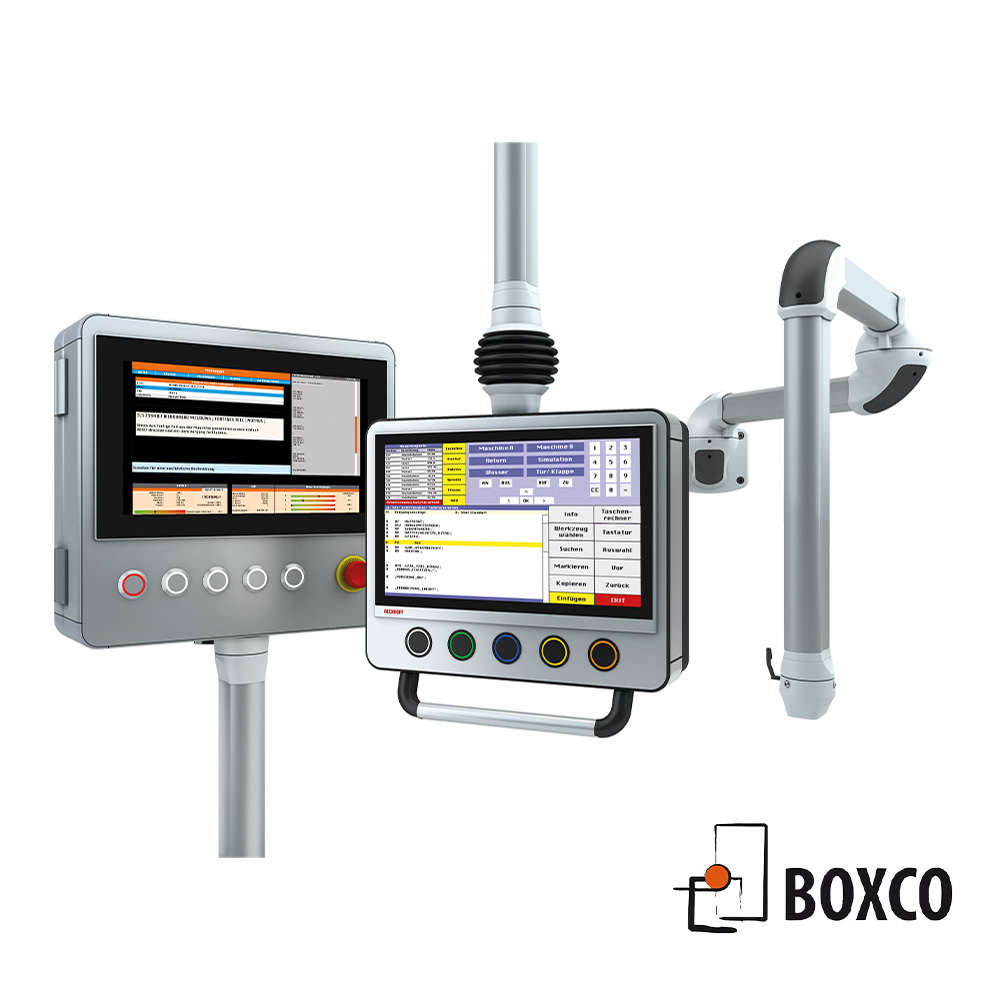

profiPANEL

Design Command kapsling

Tack vare möjligheten att kombinera de tre grundprofildjupen möjliggör profiPANEL totalt åtta monteringsdjup som tillhandahålls (PPD 150 är, efter behov, tillgänglig som en grundprofil eller som en profilkombination bestående av en 90 mm och en 60 mm grundprofil).

Anslutningen på 60 eller 90 mm djupt skrivbord erbjuder också extra alternativ för förlängd intern montering. Tack vare detta breda djup möjliggör profiPANEL sålunda nästan alla tänkbara konfigurationer för inbyggnad av komponenter som kan realiseras.

profiPANEL-systemet är tillverkat på ett sätt som ger plats för att montera en främre platta som är permanent ansluten till höljet. Lämpliga utskärningar för HMI display, omkopplare, tryckknappar eller annat ingår i den service som tillhandahålls av ROLEC och tillverkas för att uppfylla kundens specifikationer.

Ett extrabord är en smart lösning när det inte finns tillräckligt med utrymme i maskinhöljet eller när man behöver ytterligare plats. profiPANEL-serien innehåller därför två alternativ av extrabord, 60 och 90 mm djupa (D), för intern montering. Extraborden har gott om plats för routing av HDMI- DVI-kablar eller nätverkskontakter.

Extraborden är 200 mm höga exklusive monterade enheter. Icke-standardiserade dimensioner är tillgängliga på förfrågan. Tangentbordshållarnas bakre vägg är skruvade som standard.

Ett ergonomiskt utformat profil-handtagssystem är tillgängligt för ännu bekvämare hantering, särskilt med djupare profilversioner. Det finns också en 450 mm bred låsande tangentbordshållare som ett alternativ till skrivbordet, som kan förbättras och / eller förlängas med en extra mushållare.

Kategori: HMI, Panel och Display- Kapslingar

Ladda ner produktkatalog

Egenskaper

Minimalistisk, multi-variabel design för moderna maskiner

Profilhölje - skräddarsydda 3 grundprofiler (60/90/150 mm).

Åtta kapslingsdjup: 60/90/120/150/180/210/240/300 mm

Frontplattan är permanent ansluten till inneslutningen, monterad nästan kantlös

Kapslingen i extruderad aluminium

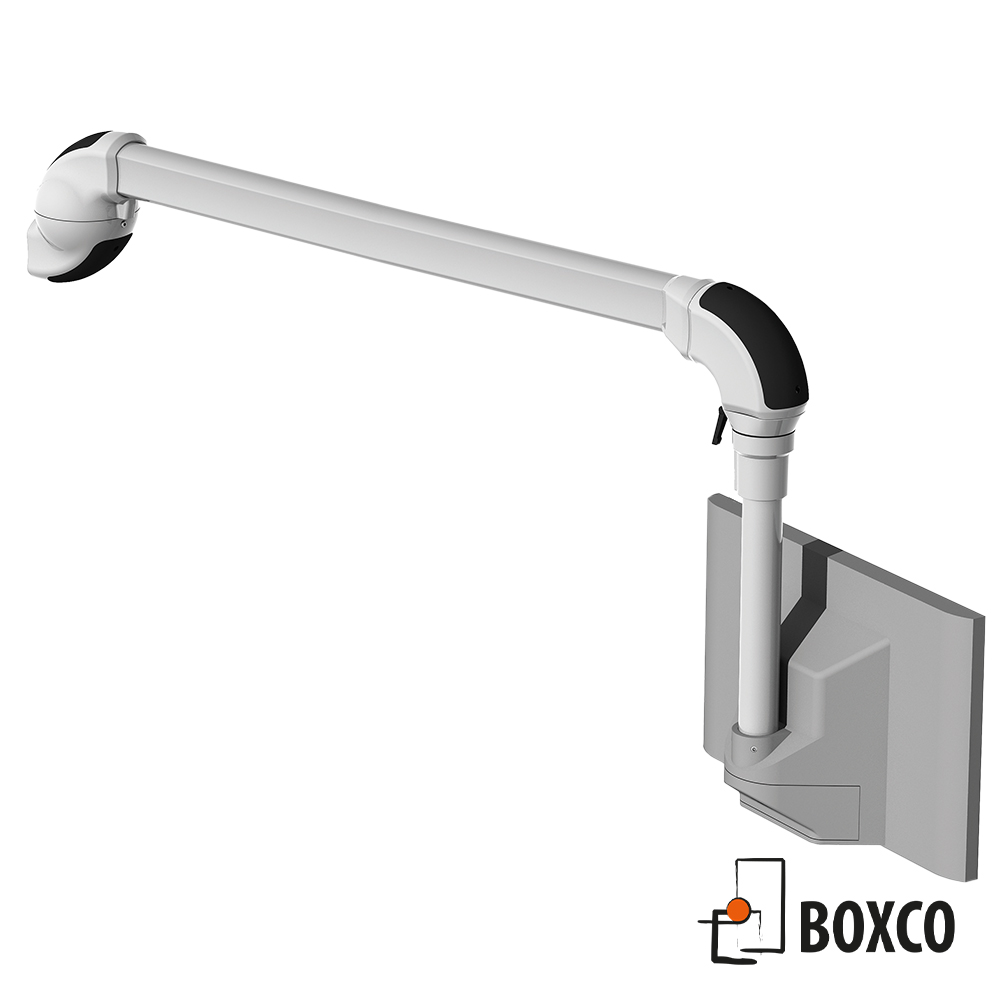

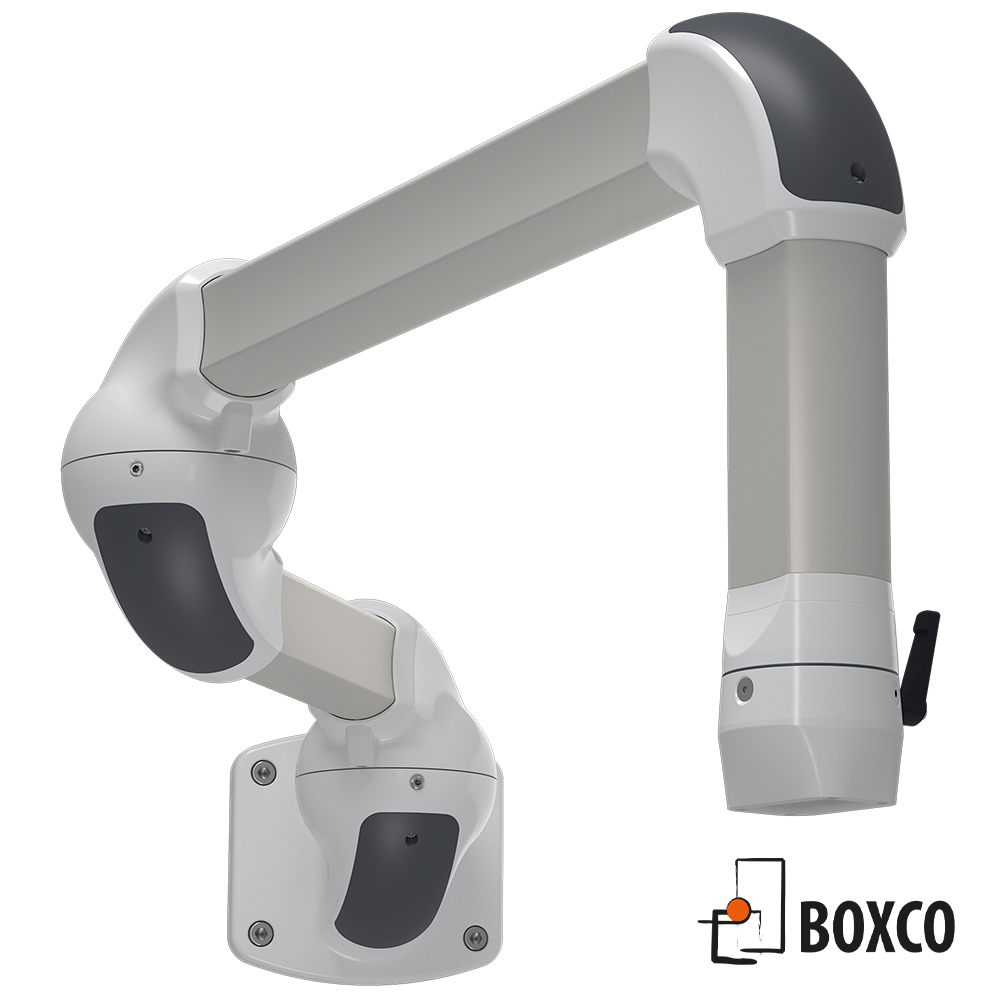

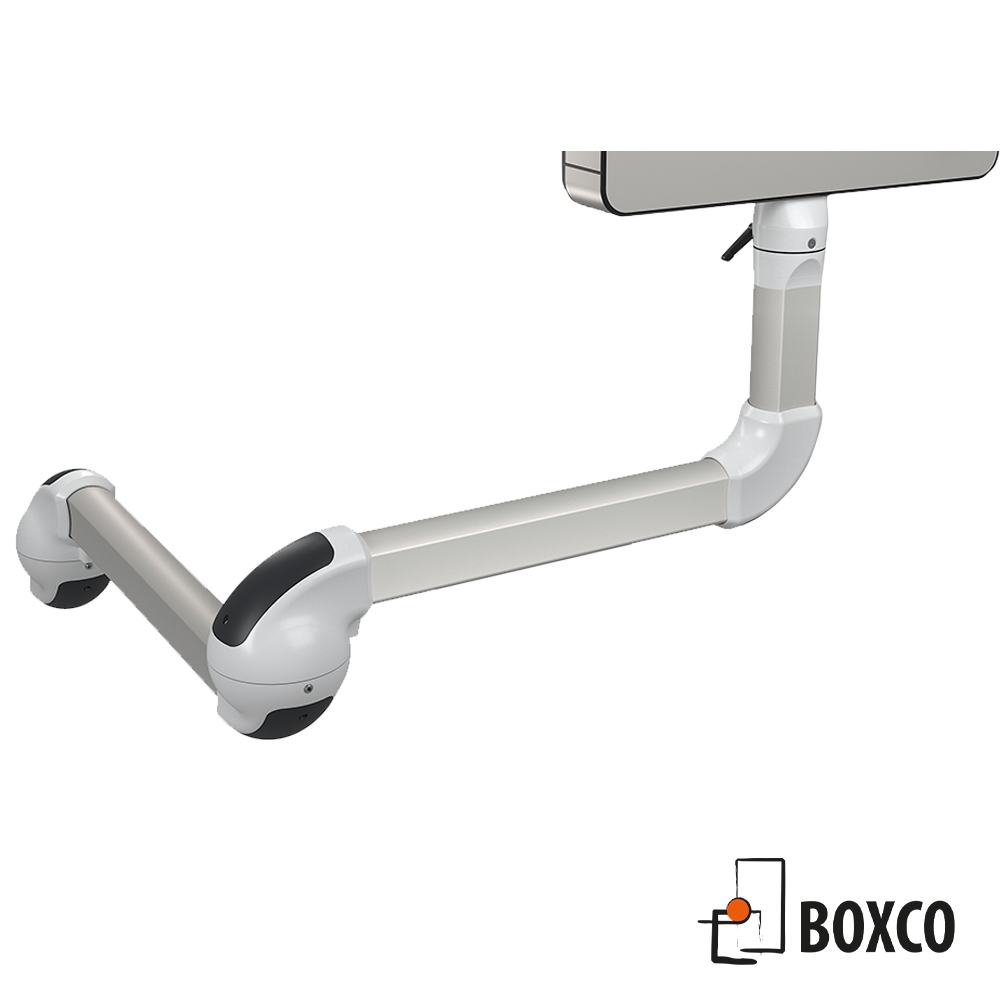

Fastsättning Grundprofil med paneldonkoppling, alla övriga profiler med koppling på ROLEC Bärarmssystem profiPLUS 50

Intern montering genom spår för fjädermutter M4 / M5

Kapslingsklass IP 65 / EN 60529

Beläggning Anodiserad


Certifieringar


Kapslings storlekar

Typ Art nr. Handtag Gångjärn Dubbelt lås system Konfigurator

PPD 60 Basis 330.060.AAA o x x Download
PPD 90 Basis 330.090.AAA o x x Download
PPD 150 Basis 330.150.AAA o x x Download
PPD 120 (Kombi 60/60) 332.120.AAA o x x Download
PPD 150 (Kombi 90/60) 332.150.AAA o x x Download
PPD 180 (Kombi 90/90) 332.180.AAA o x x Download
PPD 210 (Kombi 150/60) 332.210.AAA o x x Download
PPD 240 (Kombi 150/90) 332.240.AAA o x x Download
PPD 300 (Kombi 150/150) 332.300.AAA o x x Download

x standard
o Valbart
- Ej valbart
