ProfiPLUS50 bärarmsystem

Designat bärarmsystem profiPLUS50 för lätta och medelstora belastningar

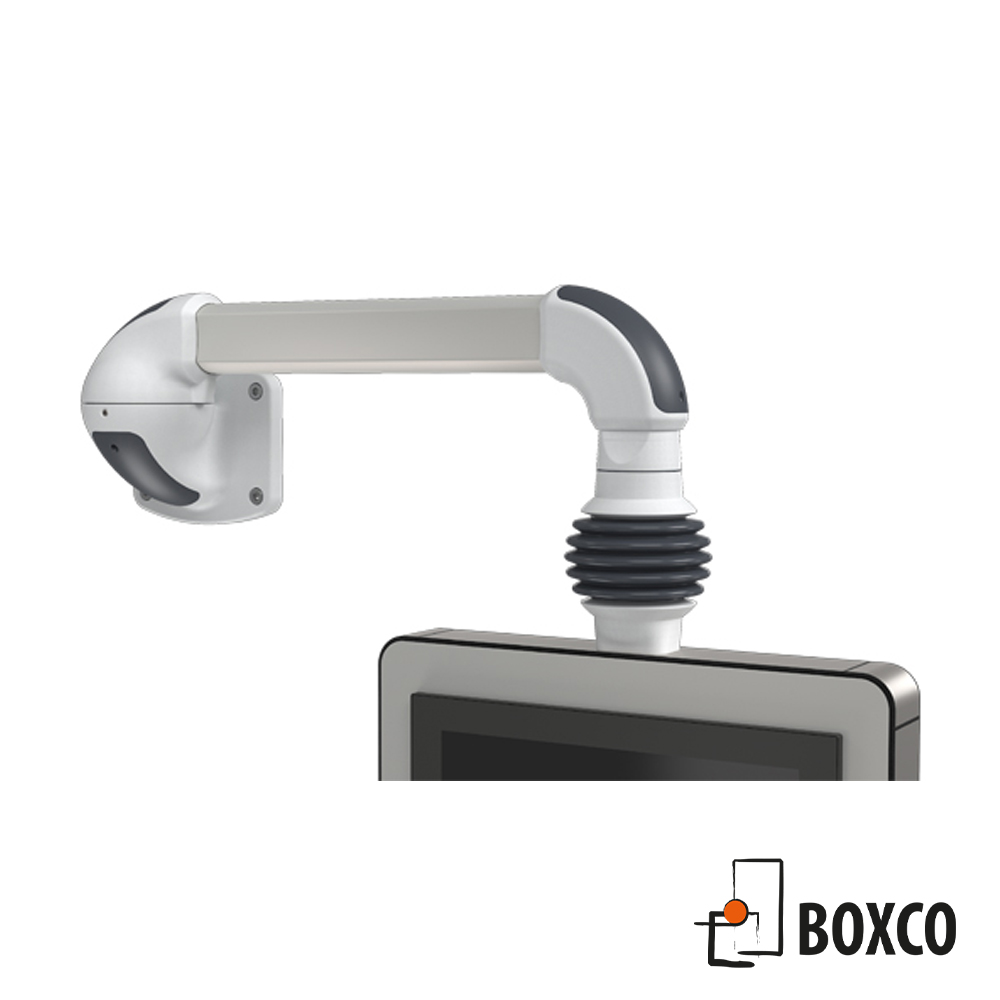

profiPLUS 50 är ett modernt bärarmsystem som kombinerar ergonomisk design med avancerad teknik. Det mycket attraktiva utseendet matchar utformningen perfekt  av moderna maskiner. Utbudet omfattar monteringsadaptrar för anslutning till bildskärmar från ledande tillverkare som Siemens, B&R och Beckhoff.

ProfiPLUS 50-systemet är konstruerat för tidsbesparande montering. För detta har ROLECs ingenjörer utvecklat funktionen “skruvjustering” vilket innebär att systemet kan justeras helt med en enda skruv. Alla systemkopplingar är förmonterade med en stödprofil som standard, vilket sparar monterings tiden.
Kanalerna inuti systemet ger plats för flera kablar som HDMI, DVI och nätverkskablar. Kabelskydd är som standard inbyggda i alla roterande systemelement. Fullt integrerad elektriskt skydd som skyddar operatörer och maskiner. Ett skruvsystem i lederna möjliggör justering av svängningsområdet i 30° steg.
För högre belastningar möjliggör en reduktionsadapter också anslutning av profiPLUS 50 till det större profiPLUS 70-systemet.

profiPLUS 50 konfigurator HORISONTELL montering

Använd den praktiska bärarmskonfiguratorn för profiPLUS 50 HORISONTAL montering.
I slutet av konfigurationen får du en 3D-CAD-ritning på begäran och / eller en PDF av den konfigurerade upphängningsarmen.



profiPLUS 50 konfigurator VERTIKAL montering

Länk till Rolecs konfigurator för profiPLUS 50 VERTIKALT montage.
I slutet av konfigurationen får du en 3D-CAD-ritning på begäran och / eller en PDF av det konfigurerade bärarmssystemet.


Har du tyngre enheter så rekommenderar vi att du tittar på profiPLUS70

Kategori: Bärarmssystem

Ladda ner produktkatalog

Egenskaper

Bärarmsystem profiPLUS50

Ekonomiskt, kompakt och elegant designarmsystem för lätta och medelstora belastningar

Ytterligare info
Möjlighet att ansluta styrskåp från ledande tillverkare som Siemens, Beckhoff, B & R och ROLEC
Den rymliga kabeldragningen ger optimal anslutning till alla gränssnitt, tillräckligt med utrymme är tillgängligt för en rad kablar och kontakter
Patenterad ROLEC-lösning för anpassning av det kompletta systemet i en horisontell riktning genom en enda skruv!
Kontinuerlig ekvipotentialbindning, DIN VDE 0113 / EN 60204-1 / IEC 204-1
Alla kopplingar är utrustade med förmonterad stödprofil som standard
Integrerat kabelskydd i alla systemdelar
Valfritt: Signalljusadaptrar för led och armbåge

Material / beläggning
Aluminiumlegering, pulverlackerad RAL 7035 ljusgrå
Valfritt: Speciella färger
Stödprofiler: Extruderad aluminiumprofil, anodiserat silver

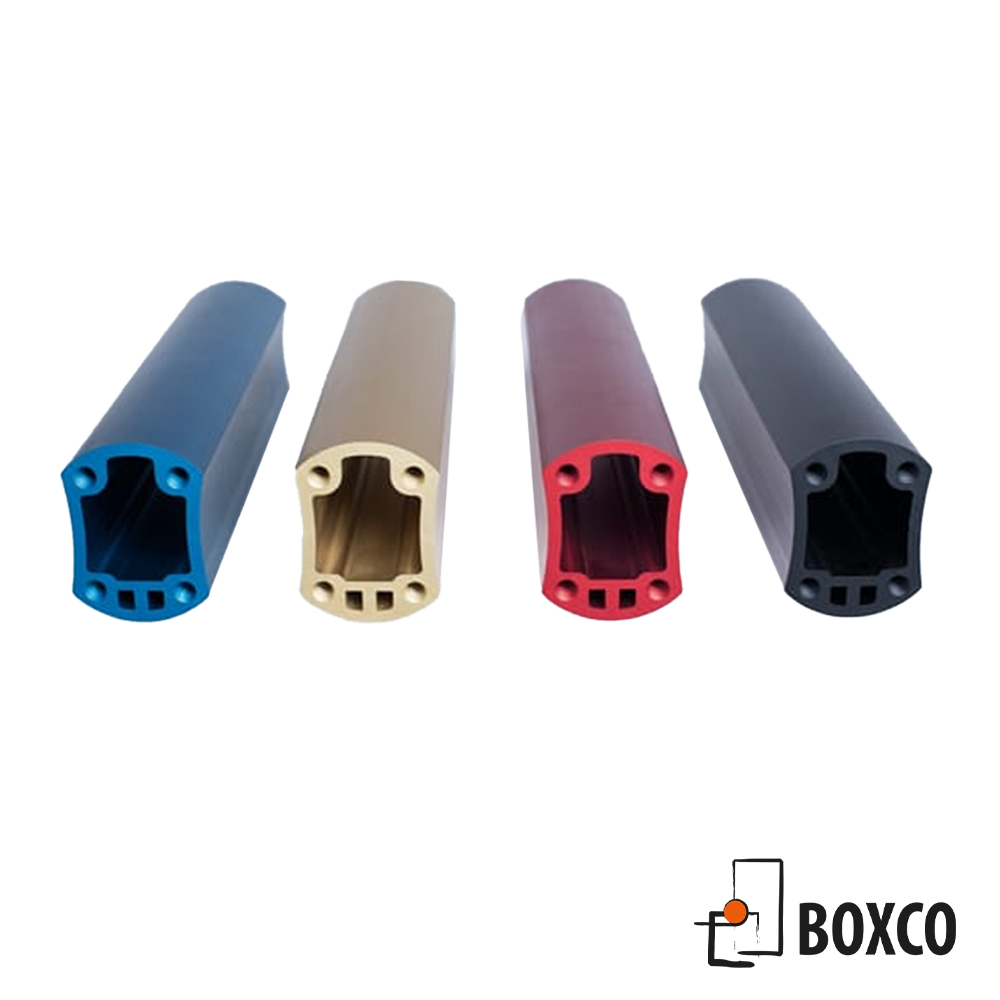

Valfritt: Anodiserad speciell färg eller pulverlackerad
Skydd: Plast (POM), RAL 7015 skiffergrå
Bellows: PVC-P, RAL 7016 antracitgrå, temperaturmotstånd: -30 ° C till + 70 ° C

Packning
Kloropren O-ringpackning (CR), temperaturbeständighet: -30 ° C till + 90 ° C

Kabeldragning
Lämplig för HDMI, patchkablar, DVI, USB etc.

Ingressskydd
IP 54 / EN 60529

Anpassningar
Läs mer om vår fullständiga anpassningstjänst för installationsklar bilagor

Teknisk data

Assembly instructions

PDF  AI-profiPLUS 29,201 KB

Catalog

Design covers

Material




Checklist

1/ Basfästen

  Benämning Art nr. Datablad 3D-DL

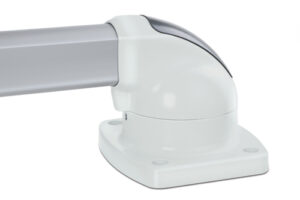

142.005.000 Socket joint 142.005.000 Download 3D-Model-Download
Aufsatzgelenk senkrecht stehend Socket joint, vertical 142.005.001 Download 3D-Model-Download

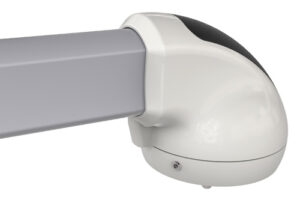

142.005.200 Socket joint smart 142.005.200 Download 3D-Model-Download

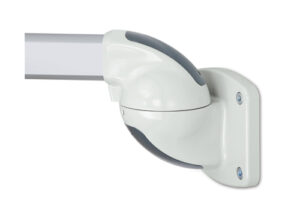

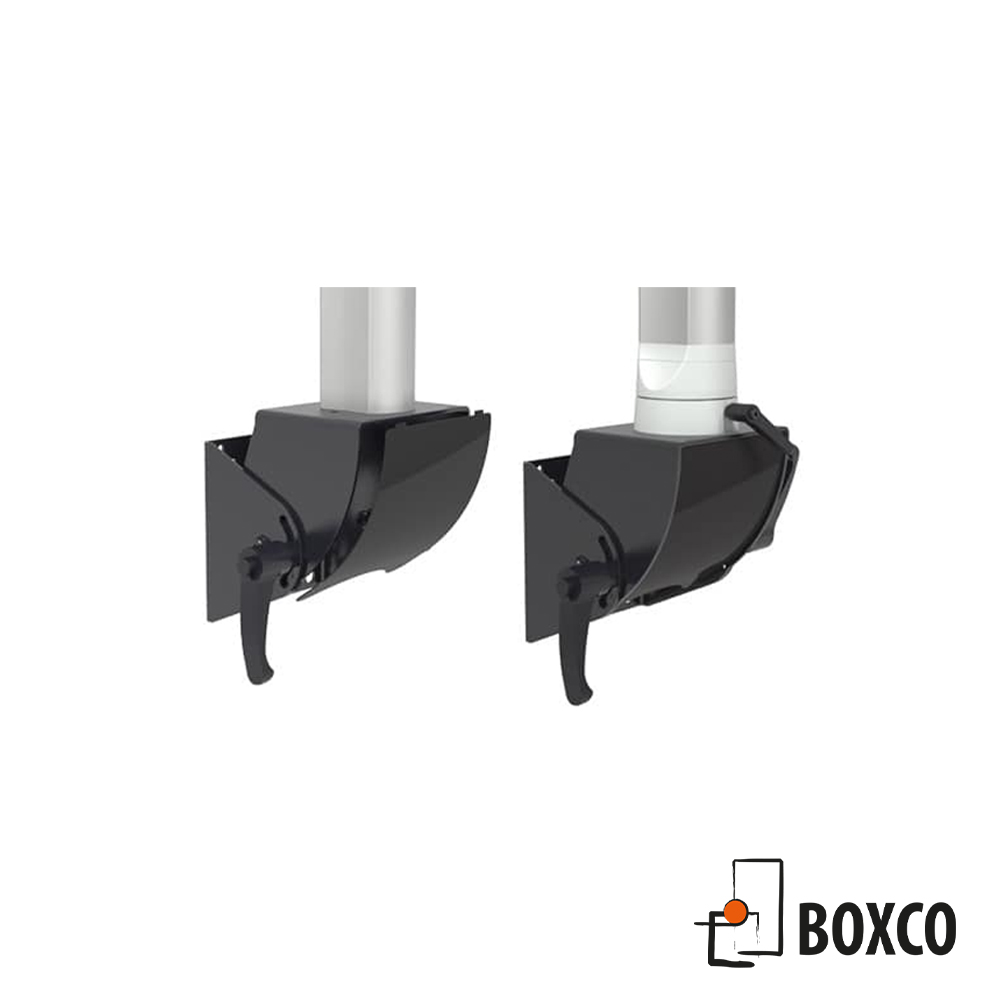

142.010.000 Wall joint 142.010.000 Download 3D-Model-Download

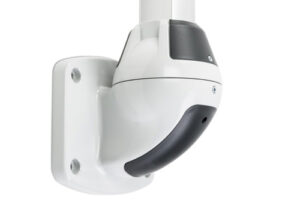

142.010.001  Wall joint, vertical 142.010.001 Download 3D-Model-Download

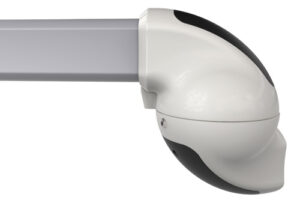

142.010.200 Wall joint smart 142.010.200 Download 3D-Model-Download

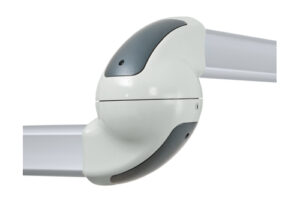

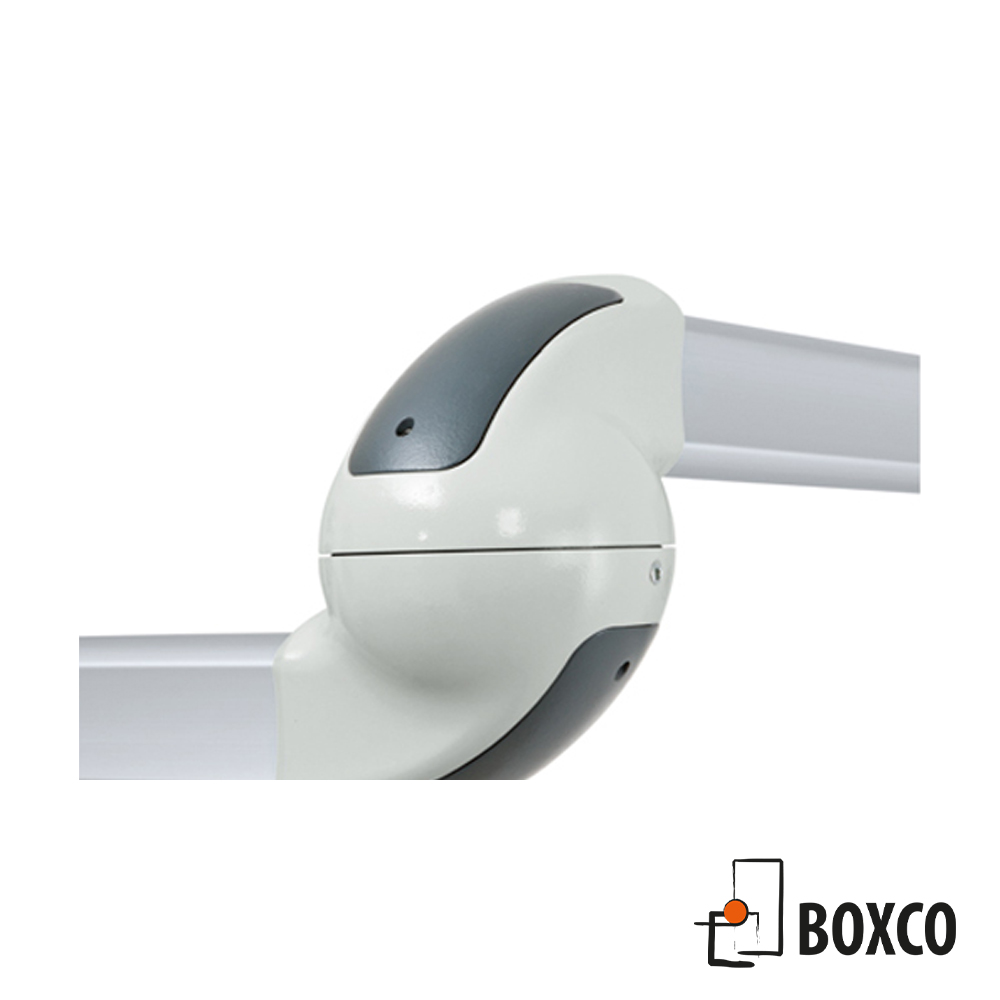

142.015.000 Indermediate joint 142.015.000 Download 3D-Model-Download

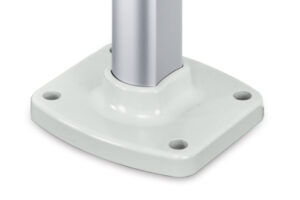

142.030.000 Base 142.030.000 Download 3D-Model-Download

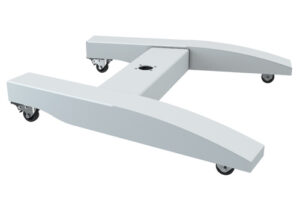

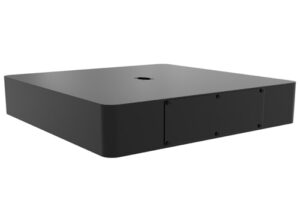

142.030.150k Mobile base 142.030.150 Download 3D-Model-Download

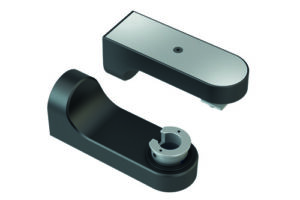

501.100.200 Wall connection multiPANEL 501.100.200 Download 3D-Model-Download

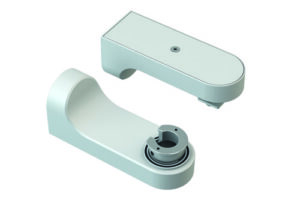

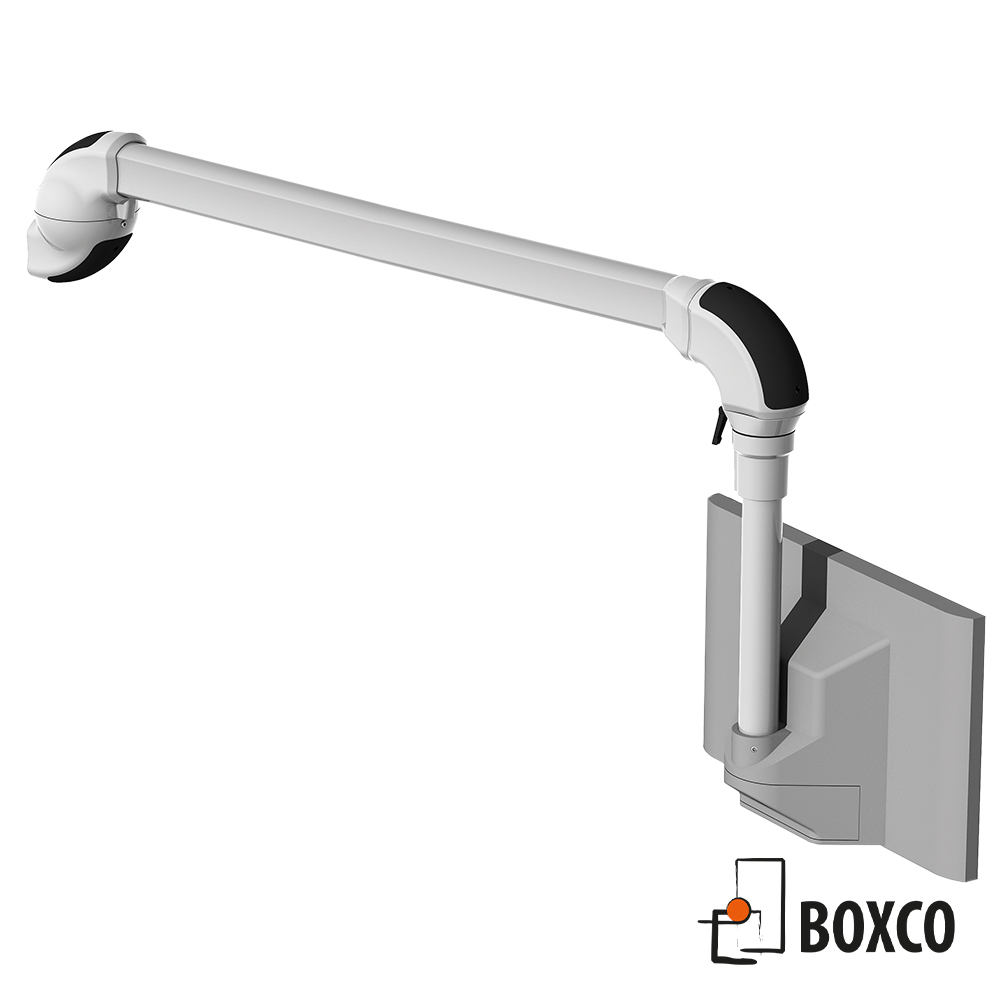

501.100.300 Wall connection profiPANEL 501.100.300 Download

3D-Model-Download

2/ Profiler

  Benämning Art nummer Längd mm Datablad 3D-DL

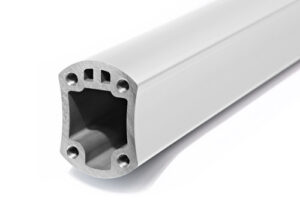

142.000.250 Support profile 0,25m 142.000.250 250 Download 3D-Model-Download
142.000.500 Support profile 0,50m 142.000.500 500 Download 3D-Model-Download
142.000.750 Support profile 0,75m 142.000.750 750 Download 3D-Model-Download
142.001.000 Support profile 1,00m 142.001.000 1000 Download 3D-Model-Download
142.001.500 Support profile 1,50m 142.001.500 1500 Download 3D-Model-Download

3/ Fästen och adapterfästen

  Benämning Artikel nummer Hängande Tilt Stående Datablad 3D-DL

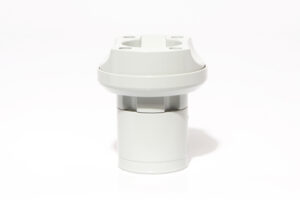

Beckhoff-Adapter Adaption Beckhoff 142.000.000 - - - Download 3D-Model-Download

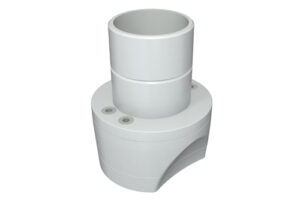

142.000.003 Adaption B&R Ø 48 profile 142.000.003 - - - Download 3D-Model-Download

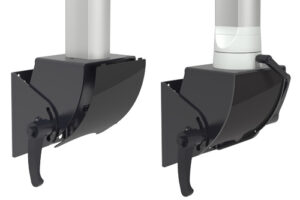

VESA_k Adaption VESA 142.000.005 - x - Download 3D-Model-Download

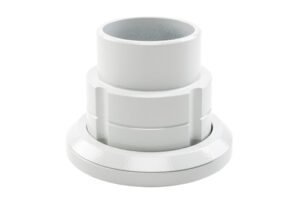

142.000.001k Adaption B&R Ø 48 / 62,5 142.000.008 - - - Download 3D-Model-Download

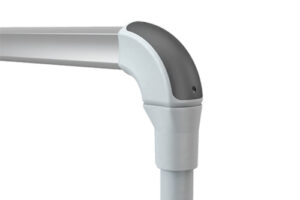

142.020.001 50/48 adapter including elbow 142.020.001 o - o Download 3D-Model-Download

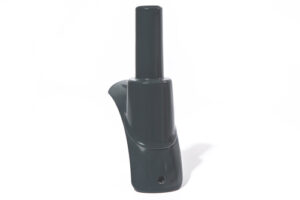

142.020.501 Adaption signal light - joint 142.020.501 - - - Download 3D-Model-Download
142.020.502 Adaption signal light - elbow 142.020.502 - - - Download 3D-Model-Download

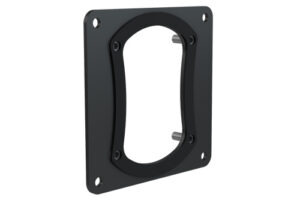

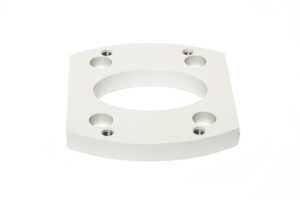

142.024.000 Adaption Siemens 142.024.000 - - - Download 3D-Model-Download

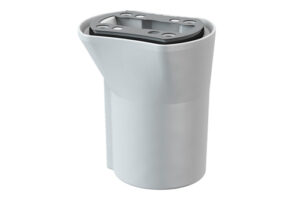

142.024.100 50/48 adapter 142.024.100 x - x Download 3D-Model-Download

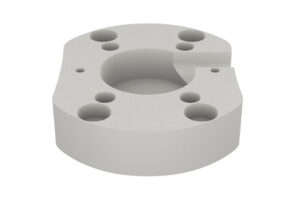

142.024.200 Profile-Adaption Wall joint 142.024.200 - - - Download 3D-Model-Download

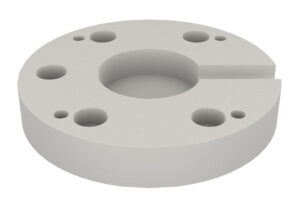

142.024.300 Profile-Adaption Socket joint 142.024.300 - - - Download 3D-Model-Download

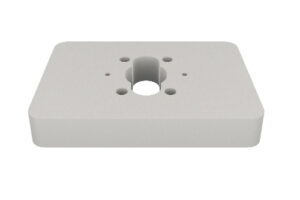

142.025.XXX Universal adaption wall joint smart 142.025.XXX - - - Download 3D-Model-Download

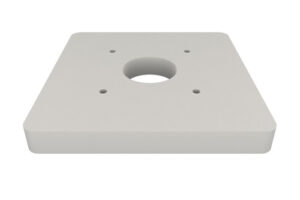

142.026.XXX Universal adaption socket joint smart 142.026.XXX - - - Download 3D-Model-Download

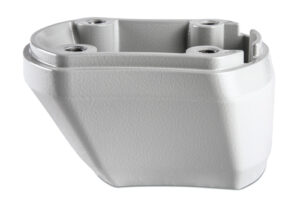

143.000.001 Adaption 70-50 143.000.001. - - - Download 3D-Model-Download


4/ Kopplingar

  Benämning Artikel nummer Längd Pivoting Tilt Datablad 3D-DL

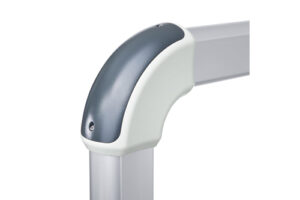

142.020.000 Elbow 142.020.000 750 - - Download 3D-Model-Download

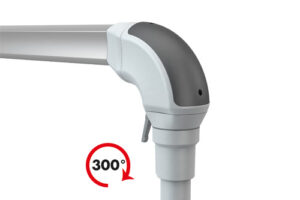

142.020.002 NYHET Roterbar Elbow 142.020.002 2150 x - Download 3D-Model-Download

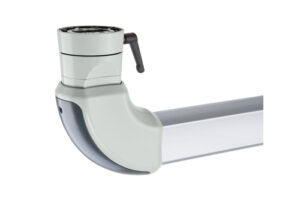

142.034.000 Elbow coupling, standing 142.034.000 1260 x - Download 3D-Model-Download

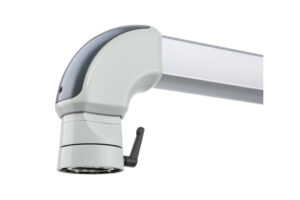

142.035.000 Elbow coupling, hanging 142.035.000 1260 x - Download 3D-Model-Download

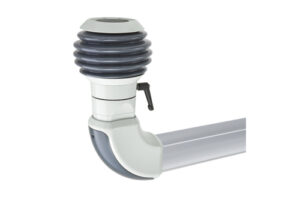

142.036.000 Elbow coupling N, standing 142.036.000 2370 x x Download 3D-Model-Download

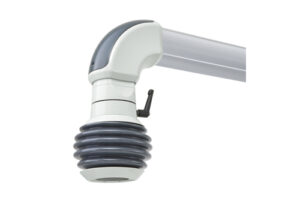

142.037.000 Elbow coupling N, hanging 142.037.000 2370 x x Download 3D-Model-Download

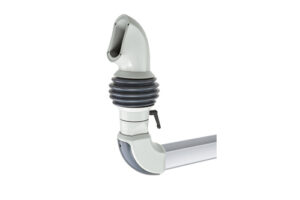

142.038.000 Elbow console coupling N, standing 142.038.000 3240 x x Download 3D-Model-Download

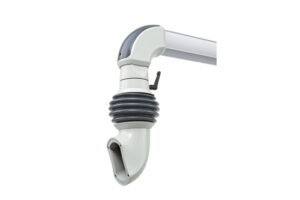

142.039.000 Console elbow coupling N, hanging 142.039.000 3240 x x Download 3D-Model-Download

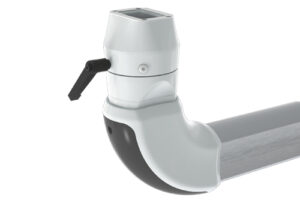

142.040.000 Elbow panel coupling, standing 142.040.000 1630 x - Download 3D-Model-Download

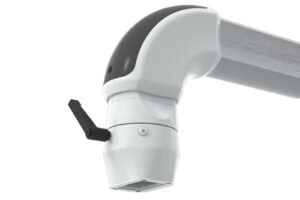

142.041.000 Elbow panel coupling, hanging 142.041.000 1630 x - Download 3D-Model-Download

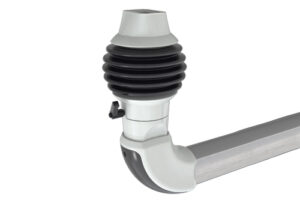

142.042.000 Elbow panel coupling N, standing 142.042.000 2410 x x Download 3D-Model-Download

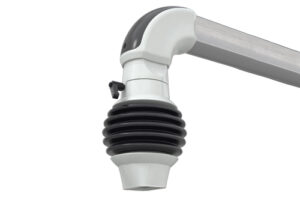

142.043.000 Elbow panel coupling N, hanging 142.043.000 2410 x x Download 3D-Model-Download

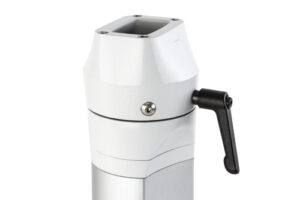

142.220.250 Panel-Coupling, standing 250 142.220.250 1750 x - Download 3D-Model-Download
142.220.500 Panel-Coupling, standing 500 142.220.500 2650 x - Download 3D-Model-Download
142.220.750 Panel-Coupling, standing 750 142.220.750 3550 x - Download 3D-Model-Download
142.221.000 Panel-Coupling, standing 1000 142.221.000 4450 x - Download 3D-Model-Download

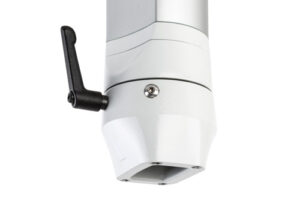

142.230.250 Panel-Coupling, hanging 250 142.230.250 1750 x - Download 3D-Model-Download
142.230.500 Panel-Coupling, hanging 500 142.230.500 2650 x - Download 3D-Model-Download
142.230.750 Panel-Coupling, hanging 750 142.230.750 3550 x - Download 3D-Model-Download
142.231.000 Panel-Coupling, hanging 1000 142.231.000 4450 x - Download 3D-Model-Download

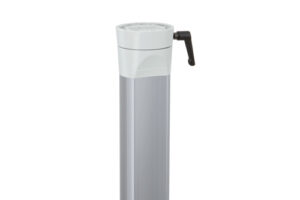

142.240.250 Coupling, standing 250 142.240.250 1450 x - Download 3D-Model-Download
142.240.500 Coupling, standing 500 142.240.500 2350 x - Download 3D-Model-Download
142.240.750 Coupling, standing 750 142.240.750 3250 x - Download 3D-Model-Download
142.241.000 Coupling, standing 1000 142.241.000 4150 x - Download 3D-Model-Download

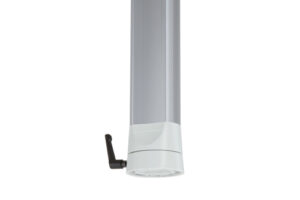

142.250.250 Coupling, hanging 250 142.250.250 1450 x - Download 3D-Model-Download
142.250.500 Coupling, hanging 500 142.250.500 2350 x - Download 3D-Model-Download
142.250.750 Coupling, hanging 750 142.250.750 3250 x - Download 3D-Model-Download
142.251.000 Coupling, hanging 1000 142.251.000 4150 x - Download 3D-Model-Download

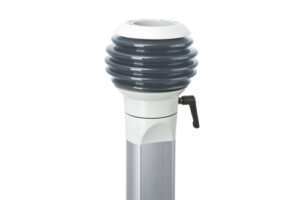

142.260.250 Coupling N, standing 250 142.260.250 2520 x x Download 3D-Model-Download
142.260.500 Coupling N, standing 500 142.260.500 3420 x x Download 3D-Model-Download
142.260.750 Coupling N, standing 750 142.260.750 4320 x x Download 3D-Model-Download
142.261.000 Coupling N, standing 1000 142.261.000 5220 x x Download 3D-Model-Download

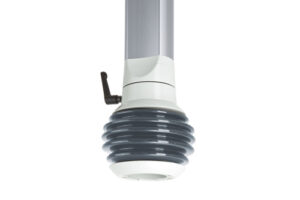

142.270.250 Coupling N, hanging 250 142.270.250 2520 x x Download 3D-Model-Download
142.270.500 Coupling N, hanging 500 142.270.500 3520 x x Download 3D-Model-Download
142.270.750 Coupling N, hanging 750 142.270.750 4320 x x Download 3D-Model-Download
142.271.000 Coupling N, hanging 1000 142.271.000 5220 x x Download 3D-Model-Download

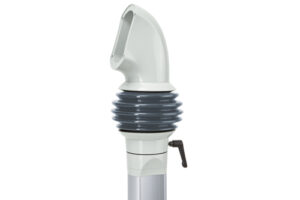

142.280.250_ProductInfoImageList Console coupling N, standing 250 142.280.250 3390 x x Download 3D-Model-Download
142.280.500_ProductInfoImageList Console coupling N, standing 500 142.280.500 4290 x x Download 3D-Model-Download
142.280.750 Console coupling N, standing 750 142.280.750 5190 x x Download 3D-Model-Download
142.281.000 Console coupling N, standing 1000 142.281.000 6090 x x Download 3D-Model-Download

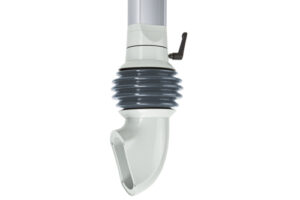

142.290.250 Console coupling N, hanging 250 142.290.250 3390 x x Download 3D-Model-Download
142.290.500 Console coupling N, hanging 500 142.290.500 4290 x x Download 3D-Model-Download
142.290.750 Console oupling N, hanging 750 142.290.750 5190 x x Download 3D-Model-Download
142.291.000 Console coupling N, hanging 1000 142.291.000 6090 x x Download 3D-Model-Download

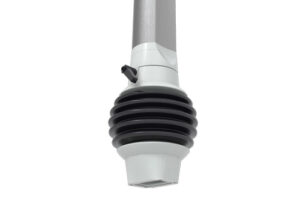

142.300.XXX Panel-Coupling N, hanging 250 142.300.250 2720 x x Download 3D-Model-Download
142.300.XXX Panel-Coupling N, hanging 500 142.300.500 3620 x x Download 3D-Model-Download
142.300.XXX Panel-Coupling N, hanging 750 142.300.750 4520 x x Download 3D-Model-Download
142.300.XXX Panel-Coupling N, hanging 1000 142.301.000 5420 x x Download 3D-Model-Download

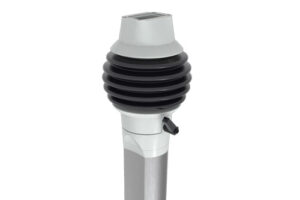

142.310.XXX Panel-Coupling N, standing 250 142.310.250 2720 x x Download 3D-Model-Download
142.310.XXX Panel-Coupling N, standing 500 142.310.500 3620 x x Download 3D-Model-Download
142.310.XXX Panel-Coupling N, standing 750 142.310.750 4520 x x Download 3D-Model-Download
142.310.XXX Panel-Coupling N, standing 1000 142.311.000 7200 x x Download 3D-Model-Download
