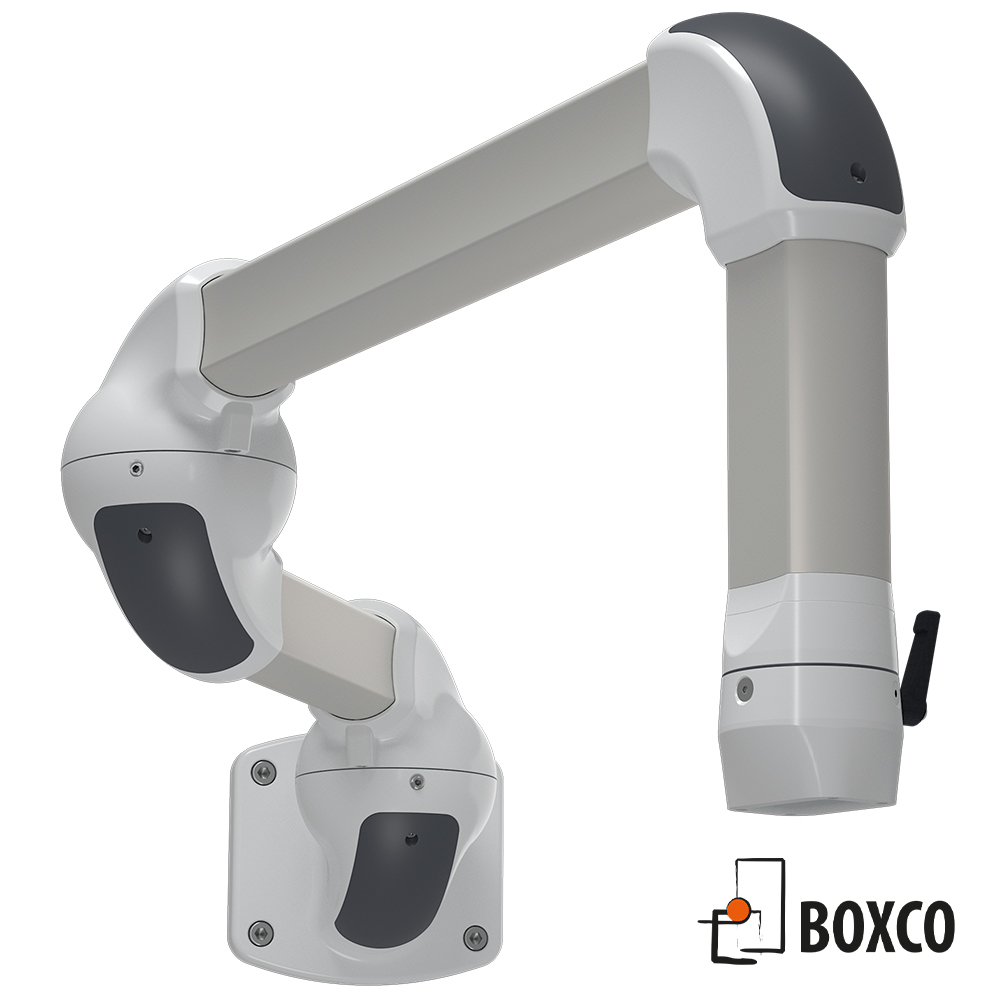

profiPLUS70

Designat bärarmssystem för medeltunga till tunga laster

profiPLUS 70 är ett modernt bärarmssystem som kombinerar ergonomisk design med avancerad teknik. Det mycket attraktiva utseendet matchar utformningen av moderna maskiner. profiPLUS 70 erbjuder mer utrymme för kablar och anslutningar än det mindre profiPLUS 50-systemet. Samtidigt är systemets bärstyrka väsentligt högre.

ProfiPLUS 70-systemet är konstruerat för tidsbesparande montering. För detta har ROLECs ingenjörer utvecklat funktionen “skruvjustering” vilket innebär att systemet kan justeras helt med en enda skruv. Alla systemkopplingar är förmonterade med en stödprofil som standard, vilket sparar monterings tiden. Kanalerna inuti systemet ger plats för flera kablar som HDMI, DVI och nätverkskablar. Kabelskydd är som standard inbyggda i alla roterande systemelement. Ett skruvsystem i lederna möjliggör justering av svängningsområdet i 30 ° steg. I intervallet ingår reduktionsadapter för anslutning till profiPLUS 50, vilket gör det möjligt att montera bildskärmar från ledande tillverkare som Siemens, B & R och Beckhoff.



profiPLUS 70 configurator HORISONTELLT MONTAGE
Bärarmskonfigurator för HORISONTELL montering.
I slutet av konfigurationen får du en 3D-CAD-ritning på begäran och / eller en PDF av den konfigurerade upphängningsarmen.

profiPLUS 70 configurator VERTICAL
Bärarmskonfigurator för VERTICAL montering.
I slutet av konfigurationen får du en 3D-CAD-ritning på begäran och / eller en PDF av den konfigurerade upphängningsarmen.

Kategori: Bärarmssystem

Ladda ner produktkatalog

Egenskaper

Assembly instructions

PDF  AI-profiPLUS 29,201 KB

Catalog

Design covers

Material

Teknisk data

Lastbärande kapacitet

Princip
Ekonomiskt, kompakt och elegant designarmsystem för medelstora och tunga laster

Ytterligare info
Möjlighet att ansluta styrskåp från ledande tillverkare som Siemens, Beckhoff, B & R och ROLEC Den rymliga kabeldragningen ger optimal anslutning till alla gränssnitt, tillräckligt med utrymme är tillgängligt för en rad kablar och kontakter. Patenterad ROLEC-lösning för anpassning av det kompletta systemet i en horisontell riktning genom en enda skruv!
Kontinuerlig ekvipotentialbindning, DIN VDE 0113 / EN 60204-1 / IEC 204-1 Alla kopplingar är utrustade med förmonterad stödprofil som standard. Integrerat kabelskydd i alla systemdelar
Valfritt: Signalljusadaptrar för led och armbåge

Material / beläggning

Extruderad aluminiumlegering, pulverlackerad RAL 7035 ljusgrå Valfritt: Speciella färger Stödprofiler: Extruderad aluminiumprofil, anodiserat silver, förformad fästgänga Valfritt: Anodiserad speciell färg eller pulverlackerad Skydd: Plast (POM), RAL 7015 skiffergrå Bellows: PVC-P, RAL 7016 antracitgrå, temperaturmotstånd: -30 ° C till + 70 ° C

Packning

Kloropren O-ringpackning (CR), temperaturbeständighet: -30 ° C till + 90 ° C Kabeldragning Lämplig för HDMI, patchkablar, DVI, USB, pluggar med kall apparat etc. Ingressskydd IP 54 / EN 60529 Anpassa






1/ Basfäste

  Benämning Artikel nummer Pivot
Horisontal justering
Datablad 3D-DL

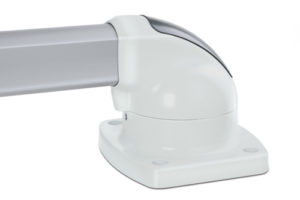

143.005.000 Socket joint 143.005.000 x x Download 3D-Model-Download

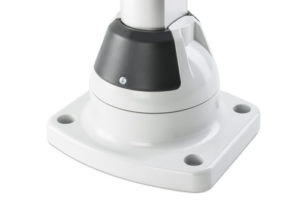

Aufsatzgelenk senkrecht stehend Socket joint upright 143.005.001 x - Download 3D-Model-Download

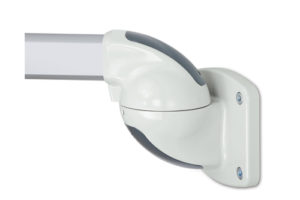

143.010.000 Wall joint 143.010.000 x x Download 3D-Model-Download

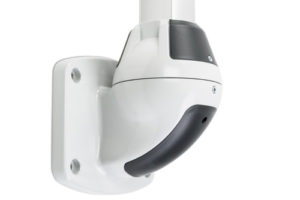

142.010.001  Wall joint upright 143.010.001 x - Download 3D-Model-Download

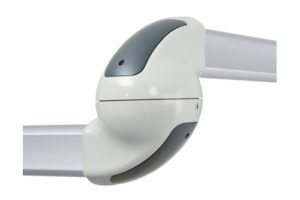

143.015.000 Intermediate joint 143.015.000 x - Download 3D-Model-Download

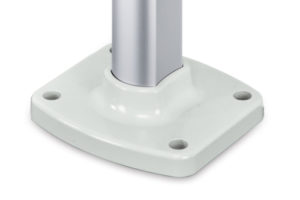

143.030.000 Base 143.030.000 - - Download 3D-Model-Download

2/ Profil rör

  Benämning Artikel nummer

Längd

Datablad 3D-DL

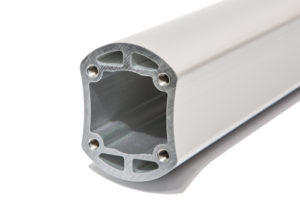

143.000.250 Support profile 0,25m 143.000.250 250 Download 3D-Model-Download
143.000.500 Support profile 0,50m 143.000.500 500 Download 3D-Model-Download
143.000.750 Support profile 0,75m 143.000.750 750 Download 3D-Model-Download
143.001.000 Support profile 1,00m 143.001.000 1000 Download 3D-Model-Download
143.001.500 Support profile 1,50m 143.001.500 1500 Download 3D-Model-Download

3/Fästen och adapterfästen

  Benämning Artikel nummer Datablad 3D-DL

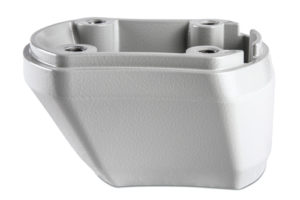

143.000.001 Adaption 70-50 143.000.001 Download 3D-Model-Download

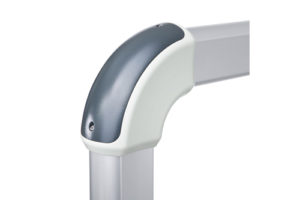

143.020.000 Elbow 143.020.000 Download 3D-Model-Download

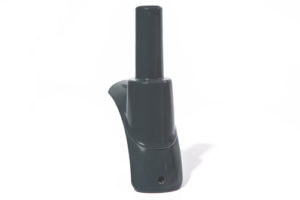

143.020.501 Adaption signal light - joint 143.020.501 Download 3D-Model-Download
143.020.502 Adaption signal light - elbow 143.020.502 Download 3D-Model-Download

4/ Kopplingar

  Benämning Artikel nummer Pivot
Tilt Datablad 3D-DL

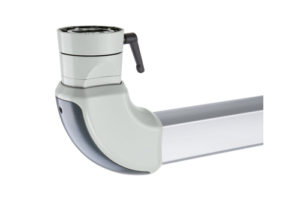

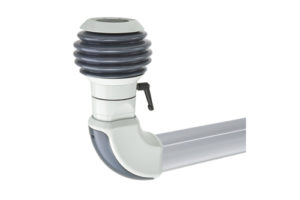

143.034.000 Elbow coupling, standing 143.034.000 x - Download 3D-Model-Download

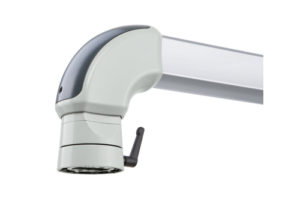

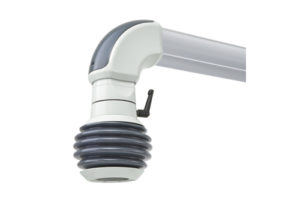

143.035.000 Elbow coupling, hanging 143.035.000 x - Download 3D-Model-Download
143.036.000 Elbow coupling N, standing 143.036.000 x x Download 3D-Model-Download
143.037.000 Elbow coupling N, hanging 143.037.000 x x Download 3D-Model-Download

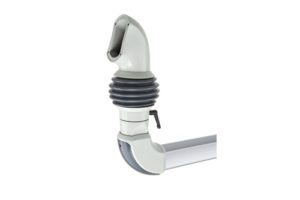

143.038.000 Elbow console coupling N, standing 143.038.000 x x Download 3D-Model-Download

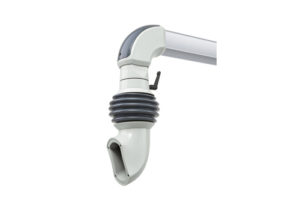

143.039.000 Elbow console coupling N, hanging 143.039.000 x x Download 3D-Model-Download

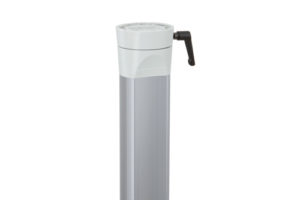

143.240.250 Coupling, standing 250 143.240.250 x - Download 3D-Model-Download
143.240.500 Coupling, standing 500 143.240.500 x - Download 3D-Model-Download
143.240.750 Coupling, standing 750 143.240.750 x - Download 3D-Model-Download
143.241.000 Coupling, standing 1000 143.241.000 x - Download 3D-Model-Download

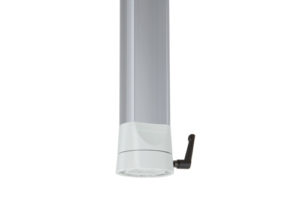

143.250.250 Coupling, hanging 250 143.250.250 x - Download 3D-Model-Download
143.250.500 Coupling, hanging 500 143.250.500 x - Download 3D-Model-Download
143.250.750 Coupling, hanging 750 143.250.750 x - Download 3D-Model-Download
143.251.000 Coupling, hanging 1000 143.251.000 x - Download 3D-Model-Download

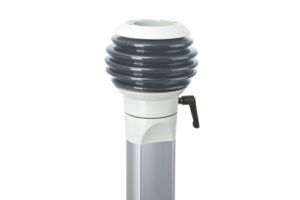

143.260.250 Coupling N, standing 250 143.260.250 x x Download 3D-Model-Download
143.260.500 Coupling N, standing 500 143.260.500 x x Download 3D-Model-Download
143.260.750 Coupling N, standing 750 143.260.750 x x Download 3D-Model-Download
143.261.000 Coupling N, standing 1000 143.261.000 x x Download 3D-Model-Download

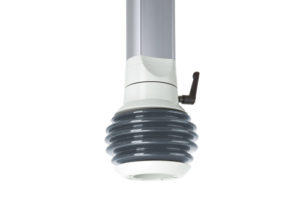

143.270.250 Coupling N, hanging 250 143.270.250 x x Download 3D-Model-Download
143.270.500 Coupling N, hanging 500 143.270.500 x x Download 3D-Model-Download
143.270.750 Coupling N, hanging 750 143.270.750 x x Download 3D-Model-Download
143.271.000 Coupling N, hanging 1000 143.271.000 x x Download 3D-Model-Download

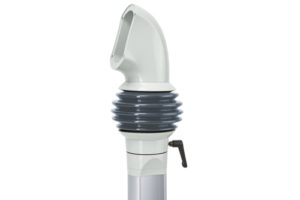

143.280.250 Console coupling N, standing 250 143.280.250 x x Download 3D-Model-Download
143.280.500 Console coupling N, standing 500 143.280.500 x x Download 3D-Model-Download
143.280.750 Console coupling N, standing 750 143.280.750 x x Download 3D-Model-Download
143.281.000 Console coupling N, standing 1000 143.281.000 x x Download 3D-Model-Download

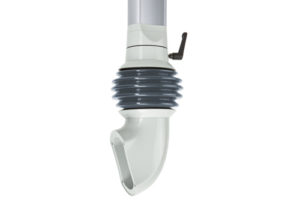

143.290.250 Console coupling N, hanging 250 143.290.250 x x Download 3D-Model-Download
143.290.500 Console coupling N, hanging 500 143.290.500 x x Download 3D-Model-Download
143.290.750 Console coupling N, hanging 750 143.290.750 x x Download 3D-Model-Download
143.291.000 Console coupling N, hanging 1000 143.291.000 x x Download 3D-Model-Download
