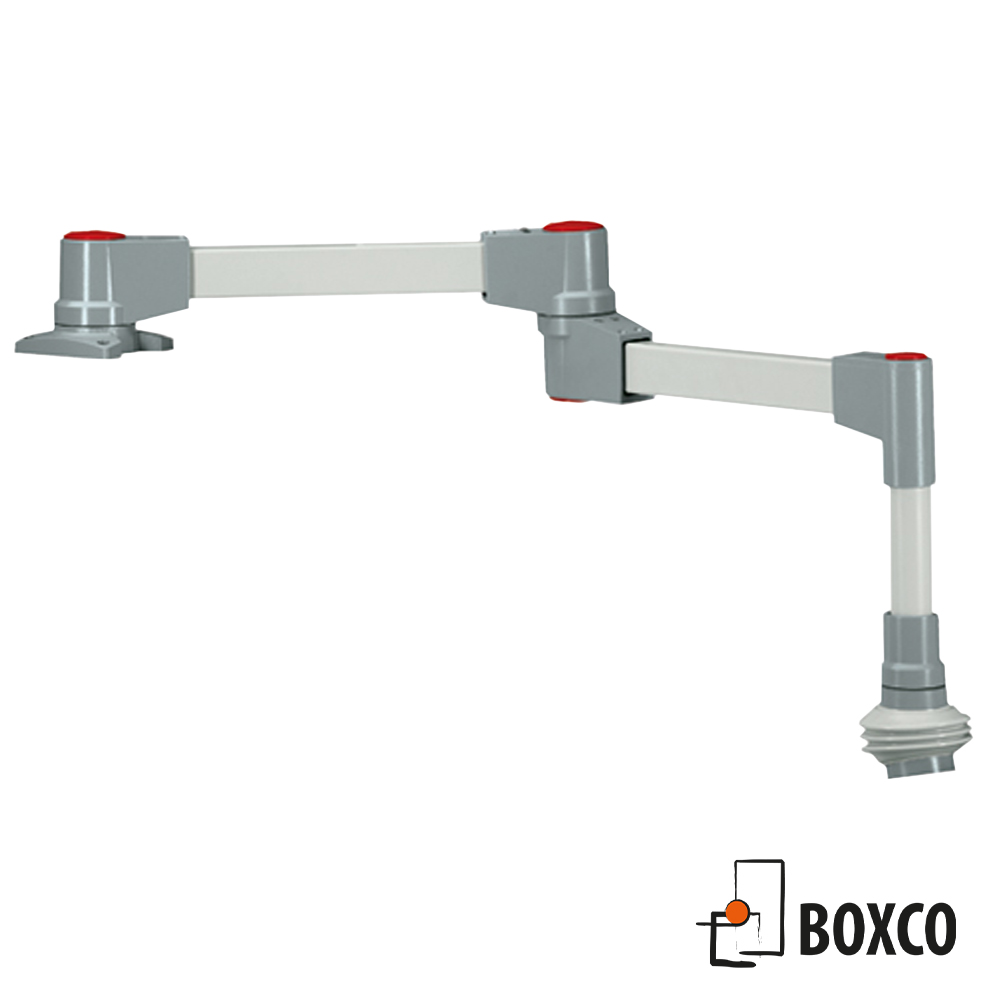

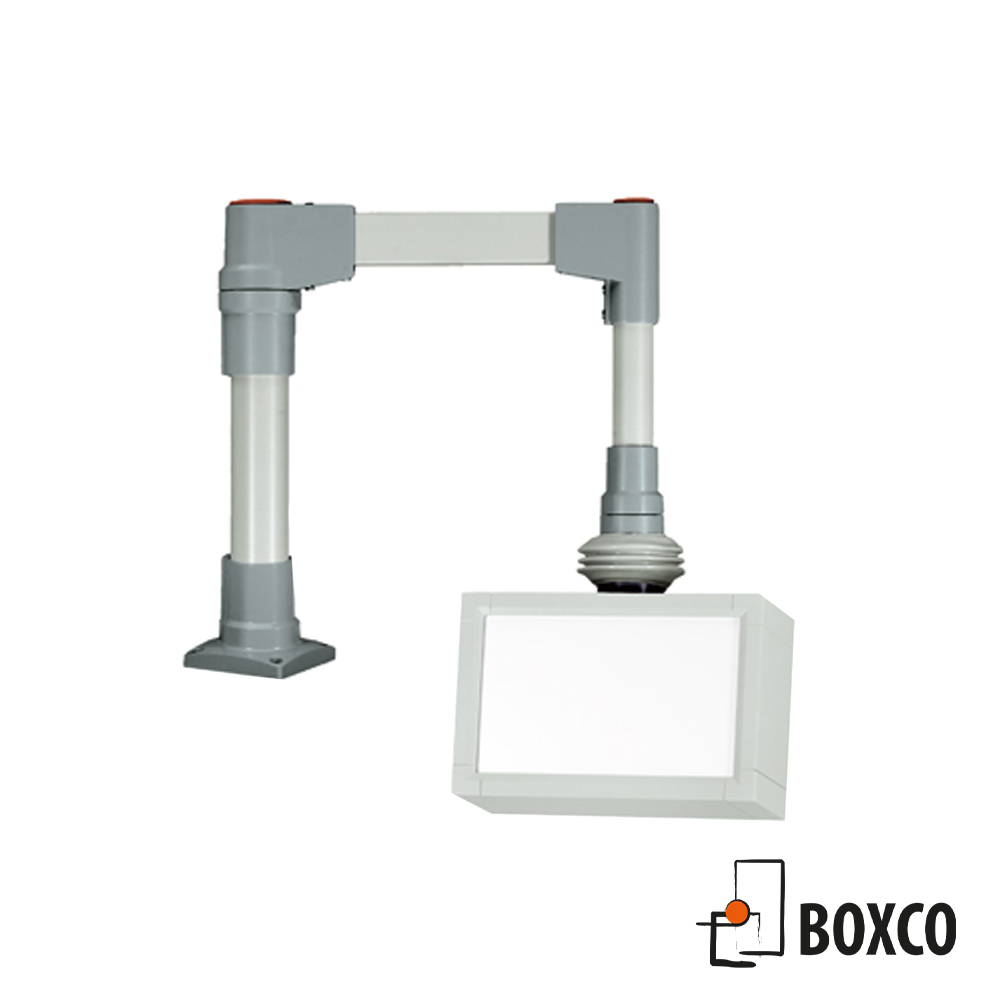

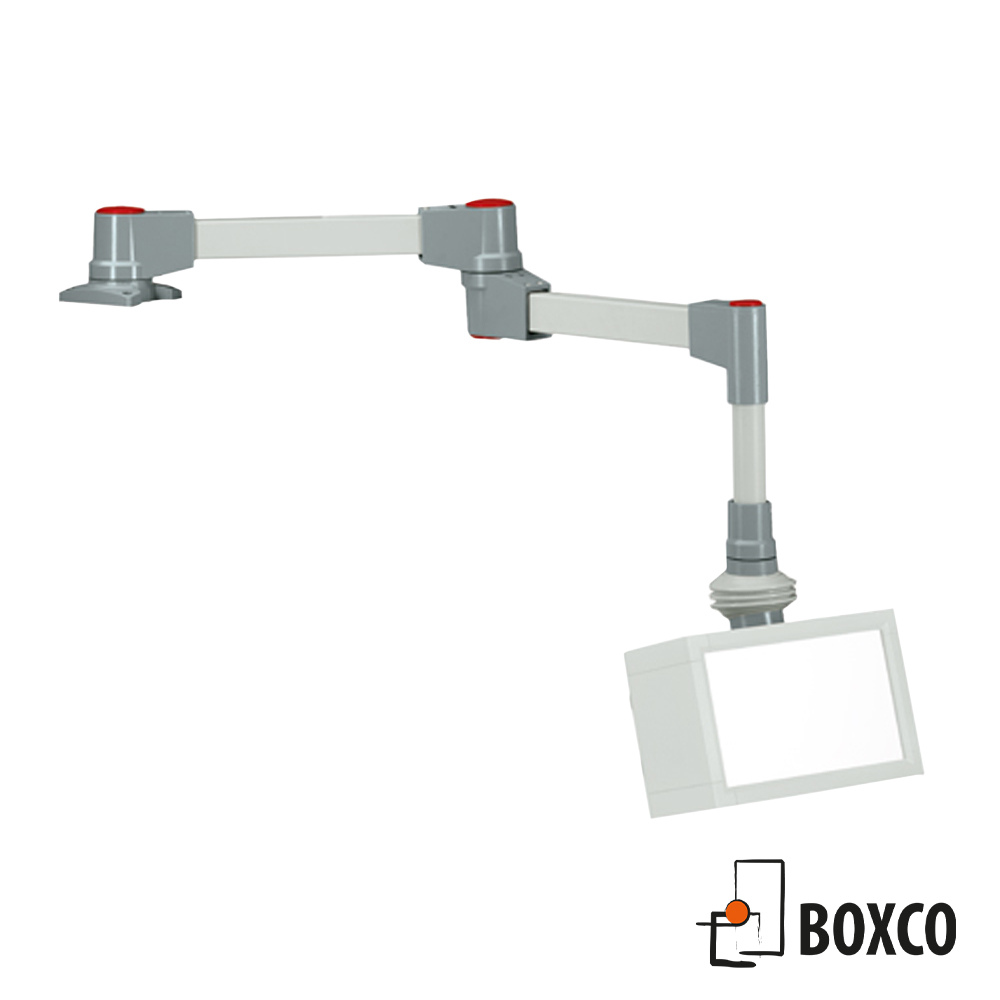

Högflexibelt profilbaserat bärarmssystem med kabelintegration i skarvkopplingarna. För lätt eller medeltung belastning. 20 system delar för ett snabbt och enkelt montage.
Bilder på systemkomponenterna finns längst ner på sidan!
Kategori: Bärarmssystem
Ladda ner produktkatalog
Serie: taraPLUS
Skyddsklass: IP 54
Bärighet:
till 1000 mm, 50kg
Princip:
Slutet system med tillgång till systemdelar
Användningsområden:
Maskinteknik, anläggningsteknik
Material:
Aluminiumgjutgods
EN AC-44300 DIN EN 1706
GD Al Si 12 / DIN 1725
Rörmaterial: Järn
Lackering systemkomponenter:
Pulverlackerad RAL 7040 fönstergrå.
På begäran: Strukturlack och specialfärg
Lackerade förbindningsrör:
Pulverlackad RAL 7035 ljusgrå.
På begäran: Strukturlack och specialfärg
Vikbälgar
Som RAL 7035 ljusgrå.
Öppning kabelföring
48 mm rör = 42 mm Ø
70 mm rör = 62 mm Ø
60/40 mm rör = 54 × 34 mm
Vridmoment
För inskärningsskruvar
30 Nm = 3 kg/m
| Bild.-Nr | art.nr | Systemkomponenter | Vikt (g) |
|---|---|---|---|
| ROLEC RAL 7040 | |||
| 1 | 149.025.000 | Vridkoppling | 700 |
| 2 | 149.035.000 | Koppling, vinkel-, vridbar | 1.100 |
| 3* | 149.020.000 | Vinkel 48 | 800 |
| 4 | 149.020.001 | Vinkel 70 | 1.800 |
| 5 | 149.030.000 | Stödfot 48 | 700 |
| 6 | 149.030.001 | Stödfot 70 | 1.150 |
| 7 | 149.005.000 | Påhängsled | 2.450 |
| 8 | 149.005.001 | Påhängsled vertikal | 1.700 |
| 9 | 149.010.000 | Väggfäste | 2.750 |
| 10 | 149.010.001 | Väggfäste, vertikalt | 2.000 |
| 11 | 149.040.000 | Insticksled | 2.300 |
| 12 | 149.015.000 | Mellanled | 3.000 |
| 13 | 149.025.001 | Koppling, vridbar, lutningsbar | 1.350 |
| 14 | 149.035.001 | Koppling, vinkel-, vridbar, lutningsbar | 1.800 |
| 15 | 149.025.002 | Koppling, pult-, vridbar | 1.050 |
| 16 | 149.025.003 | Koppling, pult-, vridbar, lutningsbar | 2.150 |
| 17 | 149.025.004 | Koppling, pult-, vridbar, lutningsbar, hängande | 2.150 |
| 18 | 149.035.002 | Koppling, pult-, vinkel-, vridbar | 1.500 |
| 19 | 149.035.003 | Koppling, pult-, vinkel-, vridbar, lutningsbar | 2.600 |
| 20 | 149.035.005 | Koppling, pult-, vinkel-, vridbar, lutningsbar, hä | 2.600 |
| 27 | 149.021.000 | taraPLUS / QUADRO 50 vinkel | 1.480 |
| 28 | 149.045.000 | Väggkoppling | 3.500 |
| Bild.-Nr | Artikelnummer | Systemkomponenter | Vikt (g) |
| BECKHOFF RAL 7031 | |||
| 1 | 149.025.010 | Vridkoppling | 700 |
| 2 | 149.035.010 | Koppling, vinkel-, vridbar | 1.100 |
| 3* | 149.020.010 | Vinkel 48 | 800 |
| 4 | 149.020.011 | Vinkel 70 | 1.800 |
| 5 | 149.030.010 | Stödfot 48 | 700 |
| 6 | 149.030.011 | Stödfot 70 | 1.150 |
| 7 | 149.005.010 | Påhängsled | 2.450 |
| 8 | 149.005.011 | Påhängsled vertikal | 1.700 |
| 9 | 149.010.010 | Väggfäste | 2.750 |
| 10 | 149.010.011 | Väggfäste, vertikalt | 2.000 |
| 11 | 149.040.010 | Insticksled | 2.300 |
| 12 | 149.015.010 | Mellanled | 3.000 |
| 13 | 149.025.011 | Koppling, vridbar, lutningsbar | 1.350 |
| 14 | 149.035.001 | Koppling, vinkel-, vridbar, lutningsbar | 1.800 |
| 15 | 149.025.012 | Koppling, pult-, vridbar | 1.050 |
| 16 | 149.025.013 | Koppling, pult-, vridbar, lutningsbar | 2.150 |
| 17 | 149.025.014 | Koppling, pult-, vridbar, lutningsbar, hängande | 2.150 |
| 18 | 149.035.012 | Koppling, pult-, vinkel-, vridbar | 1.500 |
| 19 | 149.035.013 | Koppling, pult-, vinkel-, vridbar, lutningsbar | 2.600 |
| 20 | 149.035.015 | Koppling, pult-, vinkel-, vridbar, lutningsbar, hä | 2.600 |
| 27 | 149.021.010 | taraPLUS / QUADRO 50 vinkel | 1.480 |
| 28 | 49.045.010 | Väggkoppling, lutningsbar | 3.500 |
| Bild.-Nr | Artikelnummer | Specialmodeller för Beckhoff-PC´s | Vikt (g) |
| ROLEC RAL 7040 | |||
| 22 | 146.025.008 | Vridkoppling (4 x M6) | 300 |
| 23 | 146.025.024 | Vridkoppling (4 x 5,3) | 250 |
| 24 | 146.010.114 | Installation i bakre vägg | 900 |
| 25 | 146.025.009 | Installation med upphängning | 500 |
| Bild.-Nr | Artikelnummer | Specialmodeller för Beckhoff-PC´s | Vikt (g) |
| BECKHOFF RAL 7031 | |||
| 22 | 146.025.011 | Vridkoppling (4 x M6) | 300 |
| 23 | 146.025.016 | Vridkoppling (4 x 5,3) | 250 |
| 24 | 146.010.112 | Installation i bakre vägg | 900 |
| 25 | 146.025.019 | Installation med upphängning | 500 |
| Bild.-Nr | Artikelnummer | Rör | Vikt (g) |
| ROLEC RAL 7035 | |||
| 21 | 144.300.250 | Runt rör 48 - 0,25 m | 900 |
| 21 | 144.300.500 | Runt rör 48 - 0,50 m | 1.800 |
| 21 | 144.300.750 | Runt rör 48 - 0,75 m | 2.700 |
| 21 | 144.301.000 | Runt rör 48 - 1,00 m | 3.600 |
| 21 | 144.320.250 | Runt rör 70 - 0,25 m | 1.750 |
| 21 | 144.320.500 | Runt rör 70 - 0,50 m | 3.450 |
| 21 | 144.321.000 | Runt rör 70 - 1,00 m | 6.900 |
| 21 | 144.321.500 | Runt rör 70 - 1,50 m | 10.300 |
| 21 | 144.322.000 | Runt rör 70 - 2,00 m | 13.800 |
| 21 | 144.310.500 | Rektangulär rör 60/40 - 0,50 m | 2.150 |
| 21 | 144.310.750 | Rektangulär rör 60/40 - 0,75 m | 3.200 |
| 21 | 144.311.000 | Rektangulär rör 60/40 - 1,00 m | 4.300 |
| 21 | 144.311.500 | Rektangulär rör 60/40 - 1,50 m | 6.400 |
| Bild.-Nr | Artikelnummer | Rör | Vikt (g) |
| BECKHOFF RAL 9006 | |||
| 26* | 144.330.250 | Runt rör 48 - 0,25 m | 900 |
| 26* | 144.330.500 | Runt rör 48 - 0,50 m | 1.800 |
| 26* | 144.330.750 | Runt rör 48 - 0,75 m | 2.700 |
| 26* | 144.331.000 | Runt rör 48 - 1,00 m | 3.600 |
| 21 | 144.340.250 | Runt rör 70 - 0,25 m | 1.750 |
| 21 | 144.340.500 | Runt rör 70 - 0,50 m | 3.450 |
| 21 | 144.341.000 | Runt rör 70 - 1,00 m | 6.900 |
| 21 | 144.341.500 | Runt rör 70 - 1,50 m | 10.300 |
| 21 | 144.342.000 | Runt rör 70 - 2,00 m | 13.800 |
| 21 | 144.350.500 | Rektangulär rör 60/40 - 0,50 m | 2.150 |
| 21 | 144.350.750 | Rektangulär rör 60/40 - 0,75 m | 3.200 |
| 21 | 144.351.000 | Rektangulär rör 60/40 - 1,00 m | 4.300 |
| 21 | 144.351.500 | Rektangulär rör 60/40 - 1,50 m | 6.400 |
