NYHET !! taraSMART

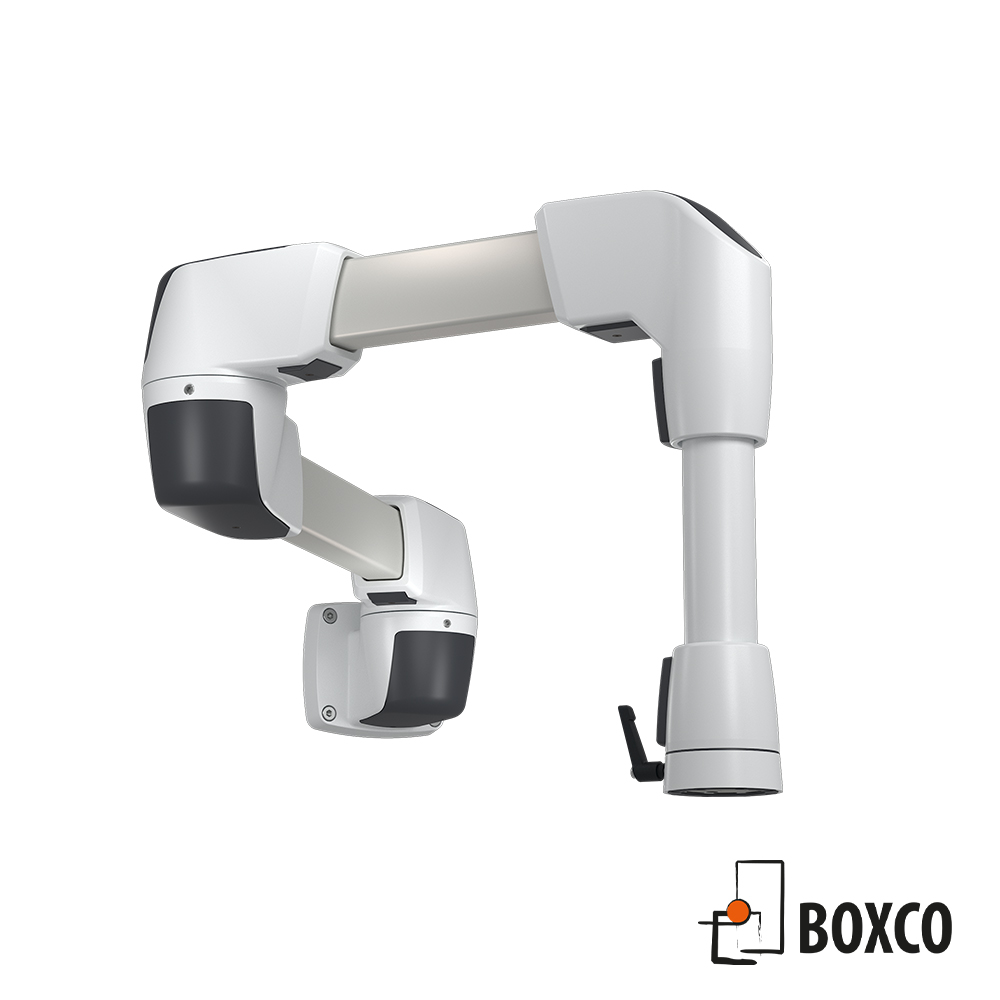

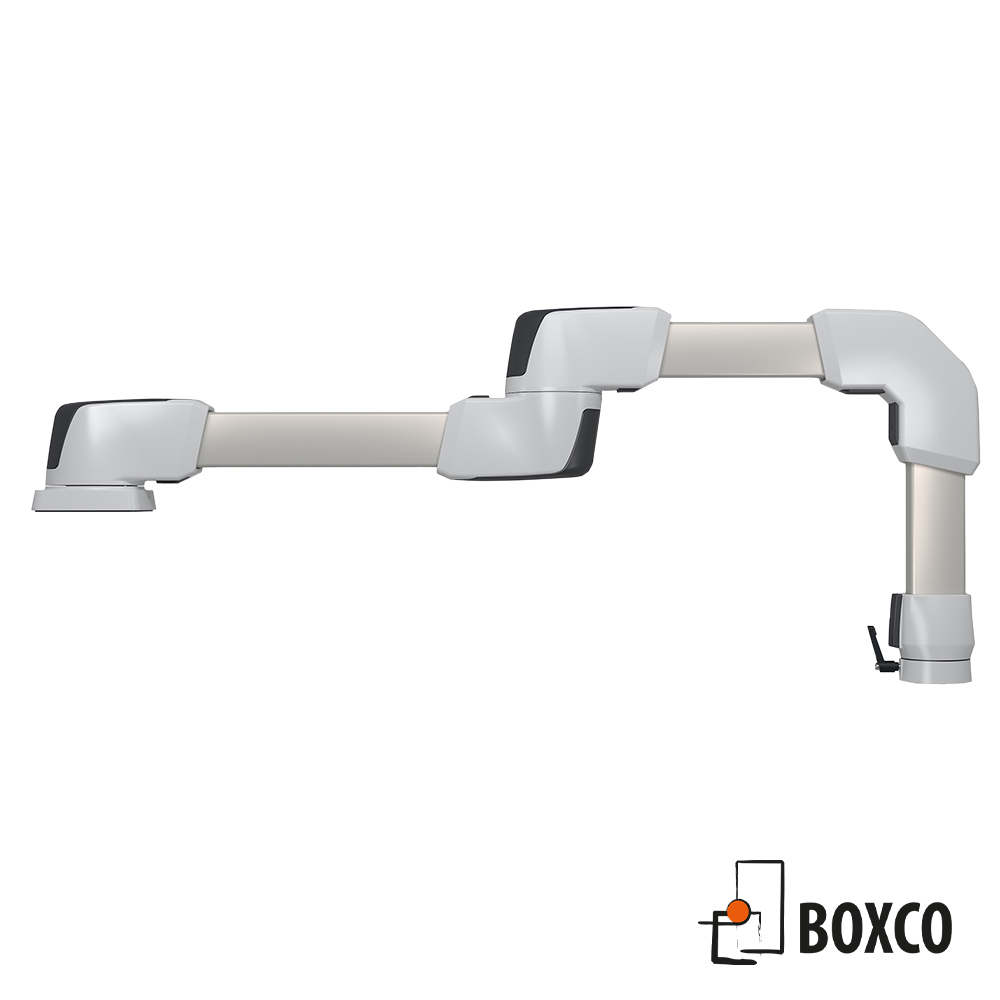

Bärarmssystem taraSMART – Det moderna Bärarmssystemet för lätta till medelstora belastningar

IP 54

Bärarmssystem taraSMART är inte bara ett upphängningssystem för modern maskinkonstruktion med den perfekta symbiosen av teknisk design och sofistikerad look. Det är också kostnadseffektivt som få.

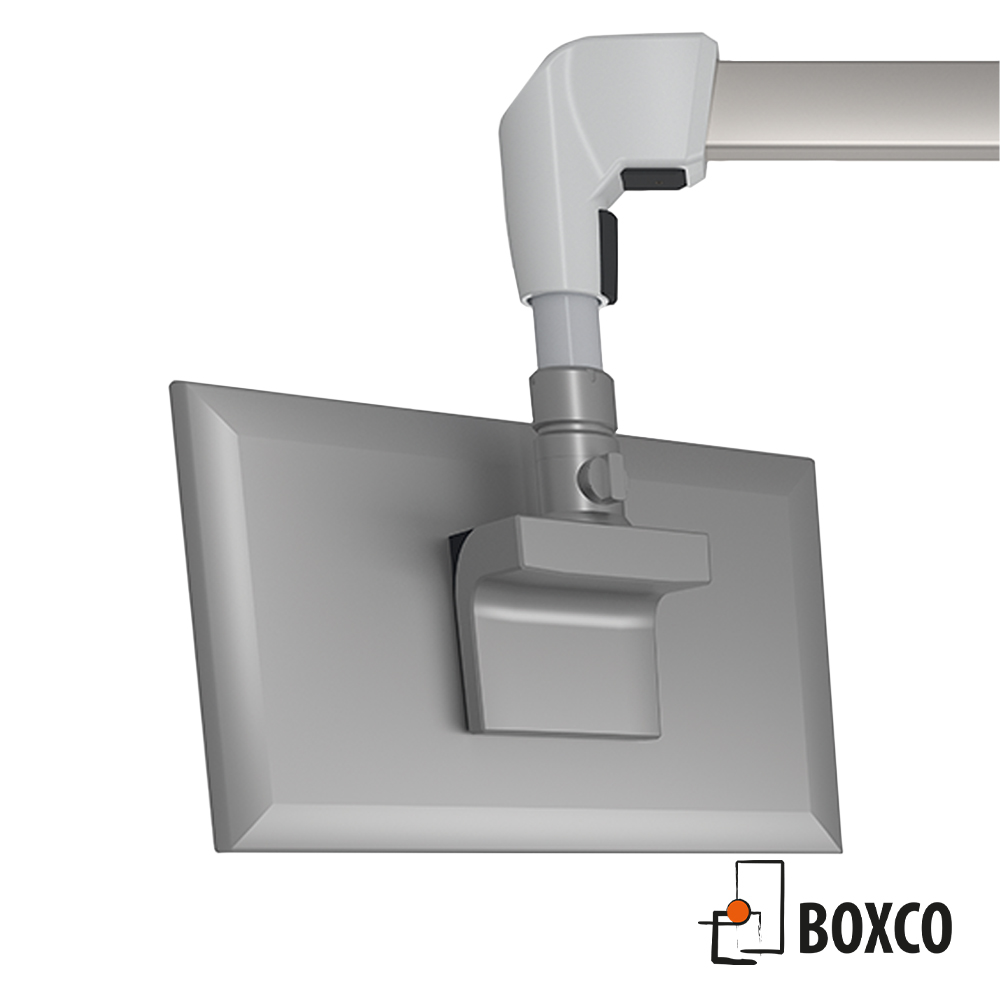

Systemet ger tillräckligt med utrymme för dragning av HDMI- eller DVI-kablar eller nätverkskontakter. Installationen går snabbt och enkelt tack vare den välbekanta, beprövade tekniken. Systemets kopplingsvarianter möjliggör anslutning av både smala och djupa Displaykapslingar. Tack vare Ø48-fästet är det enkelt att ansluta paneldatorer utan ytterligare adaptrar.

taraSMART anpassas enkelt till att användas tillsammans de moderna HMI kapslingarna; profiPANEL eller multiPANEL

Kategori: Bärarmssystem

Ladda ner produktkatalog

Egenskaper

Bärarmssystem taraSMART

Ekonomiskt, kompakt och elegant. Ett designat upphängningssystem för lätta till medelstora belastningar

Ytterligare info

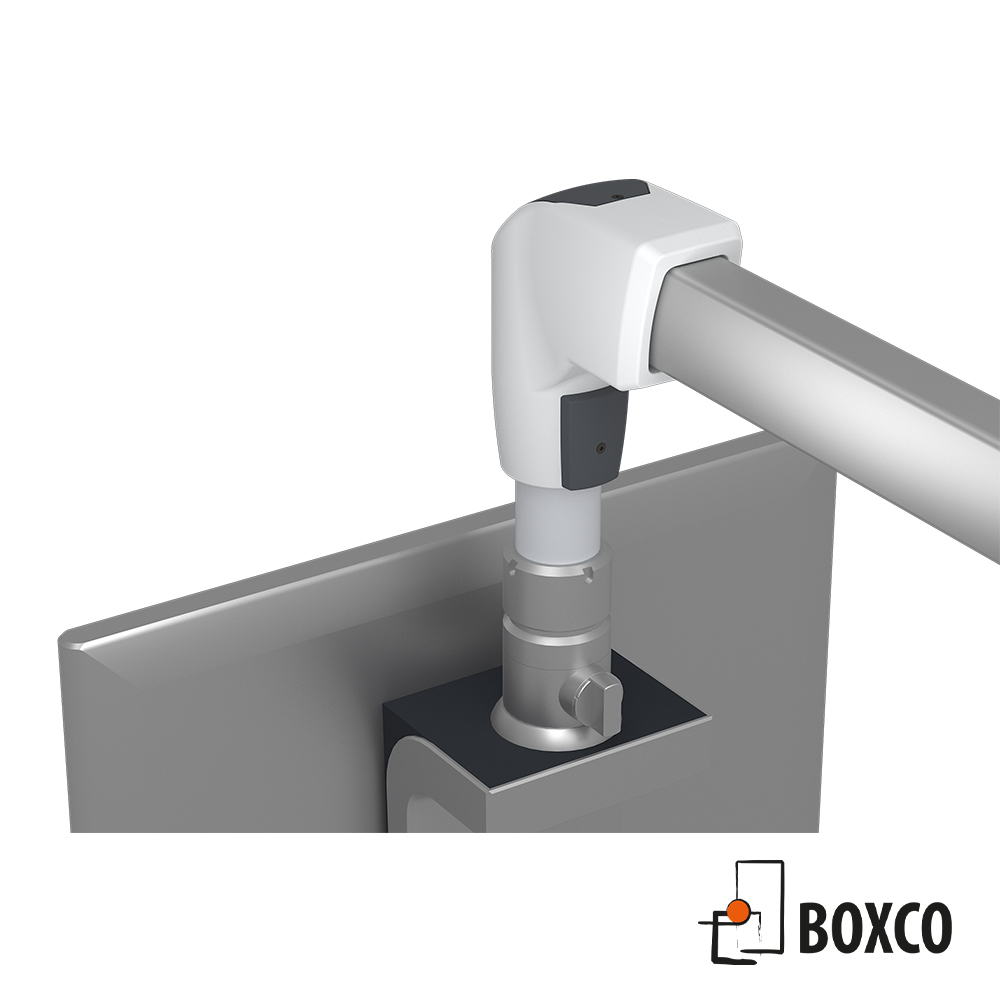

Anslutning av HMI- / Kontroll- paneler med en rund rörram från ledande tillverkare (som Siemens, Beckhoff, B&R).
Det generösa utrymmet för kabeldragning erbjuder en optimal anslutning till alla gränssnitt, det finns tillräckligt med utrymme för en rad kablar och kontakter.
Horisontell inriktning av hela systemaggregatet möjlig vid alla skarvar.

Material / beläggning
Gjuten aluminiumlegering, pulverlackerad RAL 7035 ljusgrå
Tillval: Specialfärger,
Stödprofiler: Extruderad aluminiumprofil, silvereloxerad
Ø48 runda rör: stål, silverlack
Täcklock: Thermoplast, RAL 7016, antracitgrå

Packning
Kloropren O-ringspackning (CR), temperaturbeständighet: -30 ° C till + 90 ° C

Kabeldragning
Lämplig för HDMI, patchkablar, DVI, USB, etc.

Kapslingsklass
IP 54 / EN 60529

Anpassningar
Kontakta oss för mer information om att leverera fullständigt installationsklara system.

Teknisk data


Couplings

  Benämning Art nr. Datablad 3D-DL

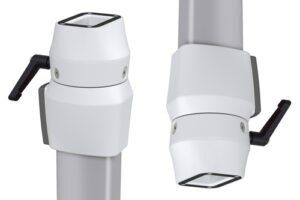

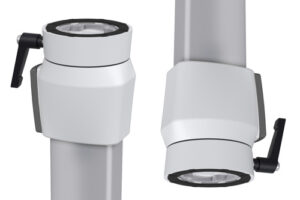

taraSMART  Coupling profile 141.025.000 Download 3D-Model-Download

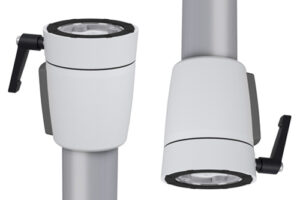

taraSMART Coupling Ø48 141.025.001 Download 3D-Model-Download
taraSMART Panel coupling profile 141.025.500 Download 3D-Model-Download

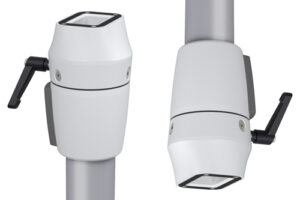

taraSMART Panel coupling Ø48 142.010.001 Download 3D-Model-Download



Support Profiles

  Benämning Art nr. Datablad 3D-DL
taraSMART Support profile 250 mm 144.500.250 Download 3D-Model-Download
Support profile 500 mm 144.500.500 Download 3D-Model-Download
Support profile 750 mm 144.500.750 Download 3D-Model-Download
Support profile 1000 mm 144.501.000 Download 3D-Model-Download
Round tube Ø48 250 mm 144.510.250 Download 3D-Model-Download
Round tube Ø48 500 mm 144.510.500 Download 3D-Model-Download
Round tube Ø48 750 mm 144.510.750 Download 3D-Model-Download
Round tube Ø48 1000 mm 144.511.000 Download 3D-Model-Download



System Elements

  Benämning Art nr. Datablad 3D-DL

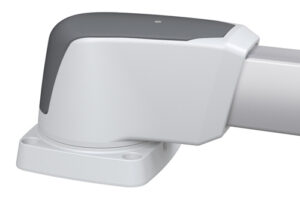

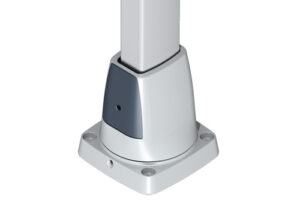

taraSMART Socket joint 141.005.000 Download 3D-Model-Download

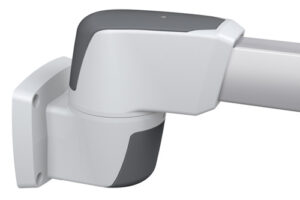

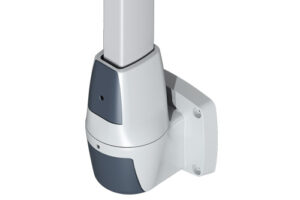

Wall joint 141.010.000 Download 3D-Model-Download

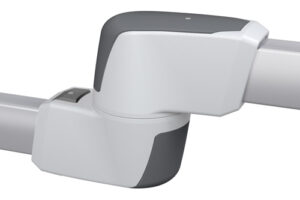

Intermediate joint 141.015.000 Download 3D-Model-Download

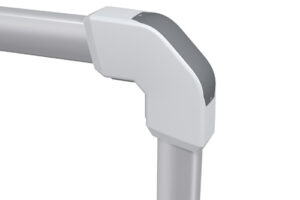

Elbow profile 141.020.000 Download 3D-Model-Download

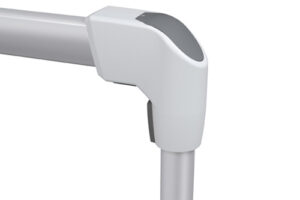

Elbow Ø48 141.020.001 Download 3D-Model-Download

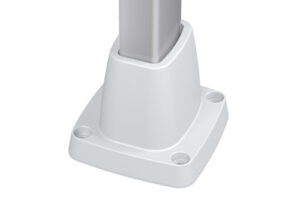

Base 141.030.000 Download 3D-Model-Download
