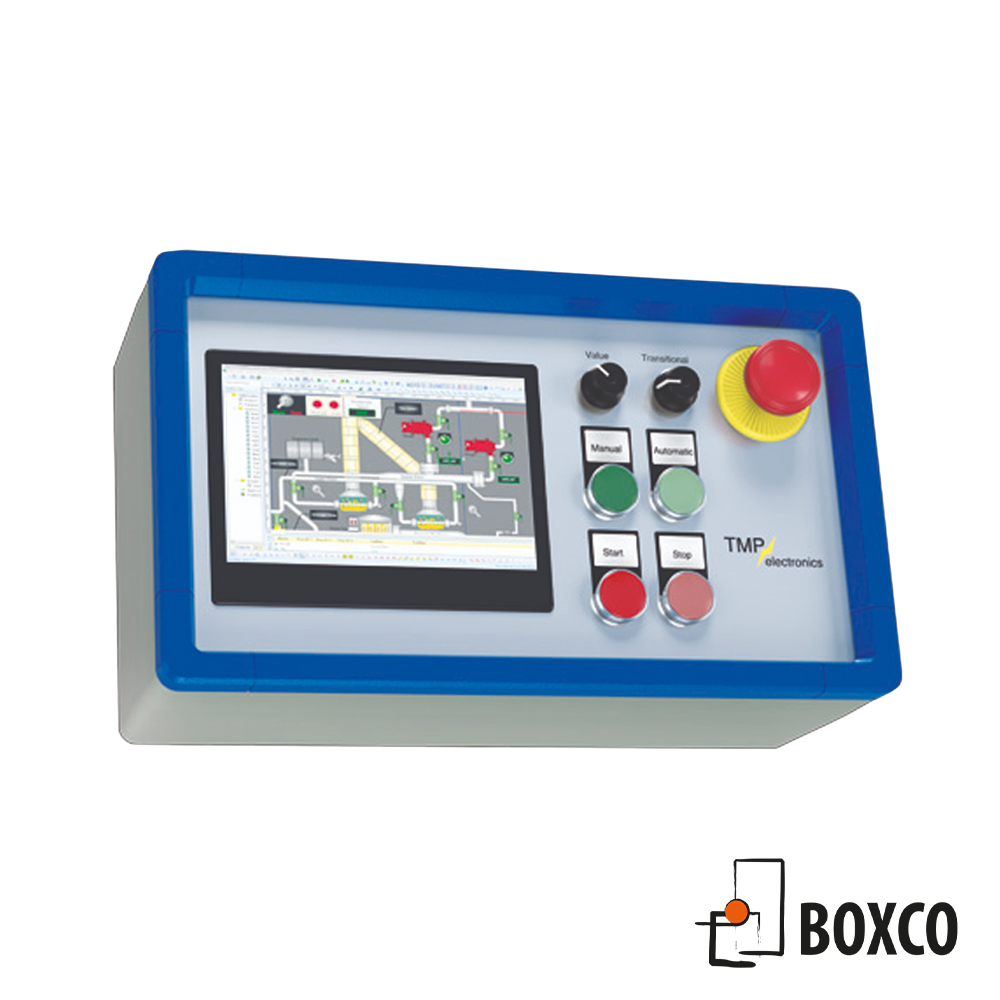

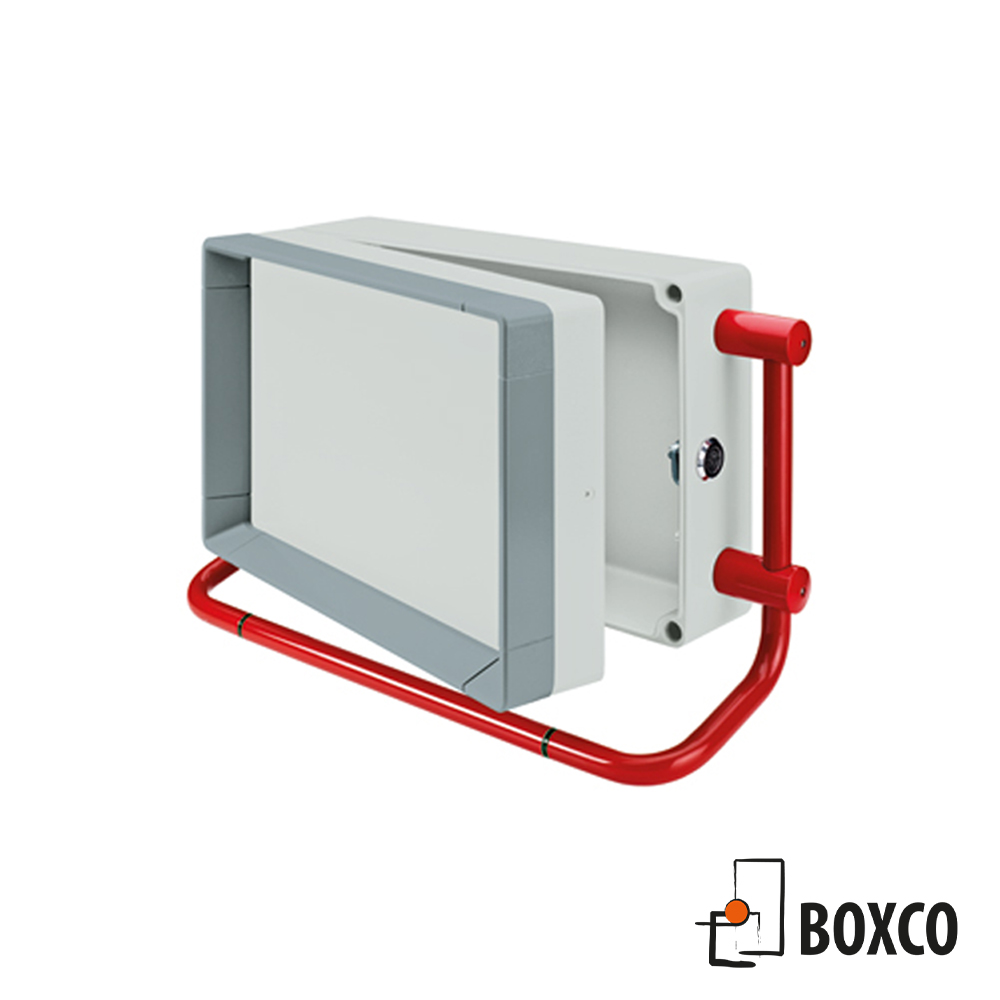

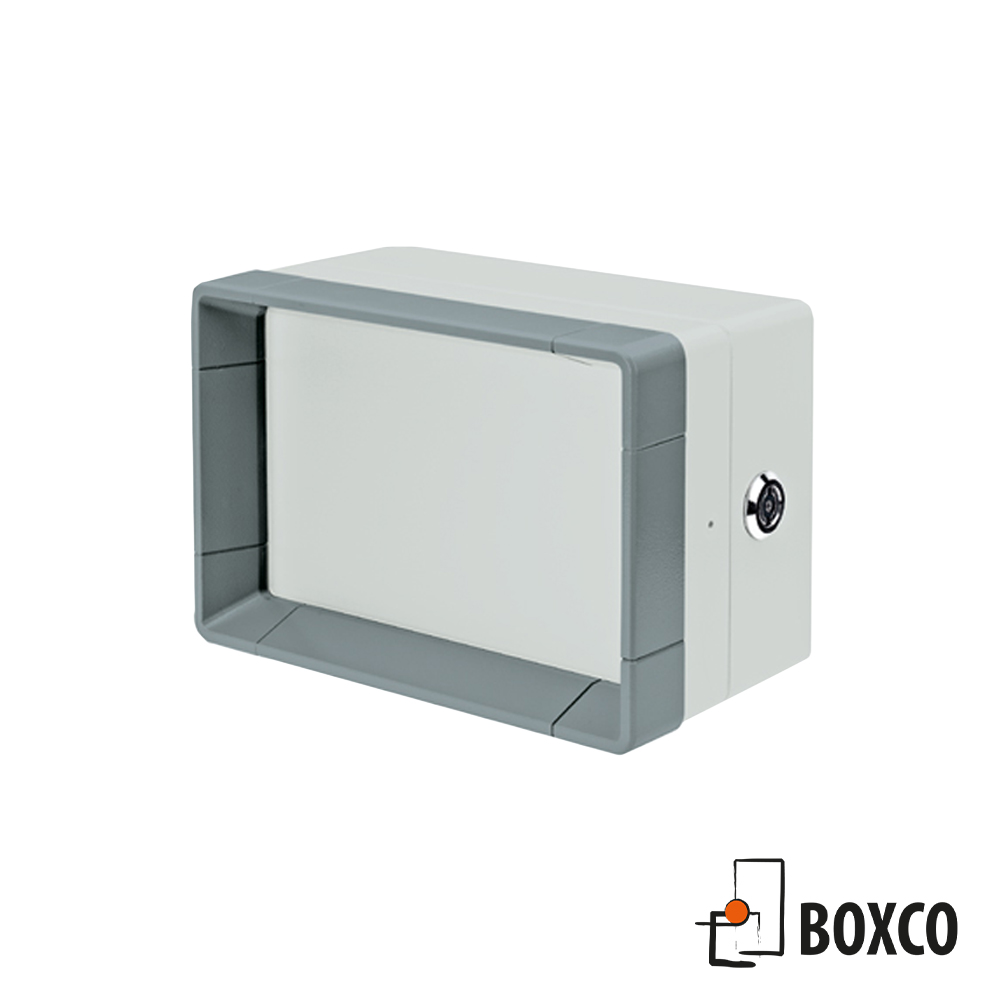

aluFACE
Kraftig kapsling i aluminium med frontpanel i olika varianter. 6 varianter tillgänglig i 66 storlekar.
Kategori: HMI, Panel och Display- Kapslingar
Ladda ner produktkatalogKraftig kapsling i aluminium med frontpanel i olika varianter. 6 varianter tillgänglig i 66 storlekar.
Kategori: HMI, Panel och Display- Kapslingar
Ladda ner produktkatalog6 varianter - 66 storlekar, L x W x H
Från 120 x 120 x 80mm till 640 x 320 x 135mm

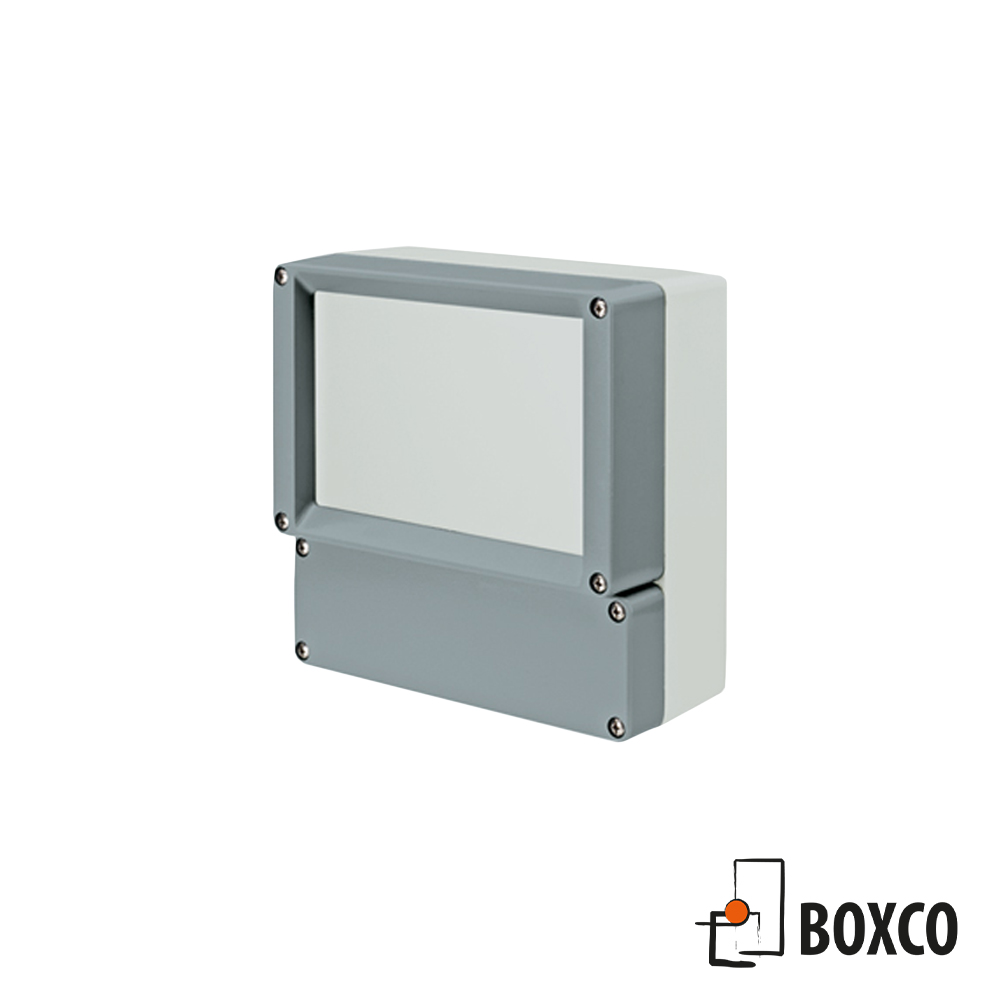

KTE range: Säkert anslutningsanslutningstekonologi i ena facket (öppnas oberoende av varandra ),bådaz kamrarna kan separeras, olika lock tillgängliga. IP 66
KE : Låg ram, låg botten, en del aluminium ram,frontplåt utan synliga skruvar, aluminium frontplåt, enkel montering, IP66
KSE: Hög ram, tvådelad packning,med lås och gångjärn, IP65
KCE: Hög ram, tvådelad packning,med lås och gångjärn, IP65
KVE: Låg ram, tvådelad packning, ingångsmodell skruvmodell, IP IP 65
KVF: Låg ram, låg botten, tvådelad packning,ingångsmodell skruvmodell, IP IP 65
Övrigt
![]() | ![]() | ![]() | ![]() | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | art.nr | L (mm) | W (mm) | H (mm) | D | E | F | g | M | S | D | HS |
KTE 160 | 127.160.000 | 240 | 160 | 120 | 142 | 142 | 103 | 2150 | check | check | check | check |
KTE 162 | 127.162.000 | 240 | 240 | 120 | 222 | 142 | 103 | 3080 | check | check | check | check |
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | art.nr | L (mm) | W (mm) | H (mm) | D | E | g | M | S | V | W | X | Y | Z | J | I | D | HS |
KE 160 | 126.160.000 | 160 | 160 | 117 | 142 | 142 | 1330 | check | check | check | check | check | check | check | check | close | check | check |
KE 162 | 126.162.000 | 240 | 160 | 117 | 222 | 142 | 1920 | check | check | check | check | check | check | check | check | close | check | check |
KE 242 | 126.242.000 | 360 | 240 | 137 | 340 | 220 | 4600 | check | check | check | check | check | check | check | check | check | check | check |
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | art.nr | L (mm) | W (mm) | H (mm) | D | E | g | M | S | V | W | X | Y | Z | J | I |
KSE 160 | 115.160.000 | 160 | 160 | 133.5 | 142 | 142 | 2360 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KSE 162 | 115.162.000 | 240 | 160 | 133.5 | 222 | 142 | 2960 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KSE 164 | 115.164.000 | 320 | 160 | 133.5 | 302 | 142 | 3530 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KSE 166 | 115.166.000 | 480 | 160 | 133.5 | 462 | 142 | 5090 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KSE 200 | 115.200.000 | 200 | 200 | 153.3 | 180 | 180 | 3460 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 202 | 115.202.000 | 300 | 200 | 153.3 | 280 | 180 | 4320 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 204 | 115.204.000 | 400 | 200 | 153.3 | 380 | 180 | 5860 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 240 | 115.240.000 | 240 | 240 | 153.3 | 220 | 220 | 4450 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 242 | 115.242.000 | 360 | 240 | 153.3 | 340 | 220 | 5160 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 244 | 115.244.000 | 480 | 240 | 153.3 | 460 | 220 | 7350 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 320 | 115.320.000 | 320 | 320 | 153.3 | 300 | 300 | 6100 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 322 | 115.322.000 | 480 | 320 | 153.3 | 460 | 300 | 7950 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KSE 324 | 115.324.000 | 640 | 320 | 153.3 | 620 | 300 | 10180 | check | thumbnails | thumbnails | check | check | check | check | check | check |
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | art.nr | L (mm) | W (mm) | H (mm) | D | E | g | M | S | V | W | X | Y | Z | J | I |
KCE 120 | 119.120.000 | 120 | 120 | 114 | 102 | 102 | 1590 | check | thumbnails | thumbnails | check | check | check | check | close | close |
KCE 122 | 119.122.000 | 180 | 120 | 114 | 162 | 102 | 1820 | check | thumbnails | thumbnails | check | check | check | check | close | close |
KCE 124 | 119.124.000 | 240 | 120 | 114 | 222 | 102 | 2170 | check | thumbnails | thumbnails | check | check | check | check | close | close |
KCE 160 | 119.160.000 | 160 | 160 | 114 | 142 | 142 | 2060 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KCE 162 | 119.162.000 | 240 | 160 | 114 | 222 | 142 | 2650 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KCE 164 | 119.164.000 | 320 | 160 | 114 | 302 | 142 | 3190 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KCE 166 | 119.166.000 | 480 | 160 | 114 | 462 | 142 | 4710 | check | thumbnails | thumbnails | check | check | check | check | check | close |
KCE 200 | 119.200.000 | 200 | 200 | 135 | 180 | 180 | 3150 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 202 | 119.202.000 | 300 | 200 | 135 | 280 | 180 | 3680 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 204 | 119.204.000 | 400 | 200 | 135 | 380 | 180 | 5480 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 240 | 119.240.000 | 240 | 240 | 135 | 220 | 220 | 4110 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 242 | 119.242.000 | 360 | 240 | 135 | 340 | 220 | 4800 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 244 | 119.244.000 | 480 | 240 | 135 | 460 | 220 | 6950 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 320 | 119.320.000 | 320 | 320 | 135 | 380 | 300 | 5720 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 322 | 119.322.000 | 480 | 320 | 135 | 460 | 300 | 7530 | check | thumbnails | thumbnails | check | check | check | check | check | check |
KCE 324 | 119.324.000 | 640 | 320 | 135 | 620 | 300 | 9720 | check | thumbnails | thumbnails | check | check | check | check | check | check |
![]() | ![]() | ![]() | ![]() | ![]() | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | art.nr | L (mm) | W (mm) | H (mm) | D | E | g | M | S | J | I | HS |
KVE 120 | 125.120.000 | 120 | 120 | 114 | 102 | 102 | 1390 | check | check | close | close | check |
KVE 122 | 125.122.000 | 180 | 120 | 114 | 162 | 102 | 1610 | check | check | close | close | check |
KVE 124 | 125.124.000 | 240 | 120 | 114 | 222 | 102 | 1970 | check | check | close | close | check |
KVE 160 | 125.160.000 | 160 | 160 | 114 | 142 | 142 | 1860 | check | check | check | close | check |
KVE 162 | 125.162.000 | 240 | 160 | 114 | 222 | 142 | 2440 | check | check | check | close | check |
KVE 164 | 125.164.000 | 320 | 160 | 114 | 302 | 142 | 2990 | check | check | check | close | check |
KVE 166 | 125.166.000 | 480 | 160 | 114 | 462 | 142 | 4500 | check | check | check | close | check |
KVE 200 | 125.200.000 | 200 | 200 | 135 | 180 | 180 | 2950 | check | check | check | check | check |
KVE 202 | 125.202.000 | 300 | 200 | 135 | 280 | 180 | 3470 | check | check | check | check | check |
KVE 204 | 125.204.000 | 400 | 200 | 135 | 380 | 180 | 5270 | check | check | check | check | check |
KVE 240 | 125.240.000 | 240 | 240 | 135 | 220 | 220 | 3900 | check | check | check | check | check |
KVE 242 | 125.242.000 | 360 | 240 | 135 | 340 | 220 | 4600 | check | check | check | check | check |
KVE 244 | 125.244.000 | 480 | 240 | 135 | 460 | 220 | 6740 | check | check | check | check | check |
KVE 320 | 125.320.000 | 320 | 320 | 135 | 300 | 300 | 5510 | check | check | check | check | check |
KVE 322 | 125.322.000 | 480 | 320 | 135 | 460 | 300 | 7320 | check | check | check | check | check |
KVE 324 | 125.324.000 | 640 | 320 | 135 | 620 | 300 | 9510 | check | check | check | check | check |
