  • Panel för HMI

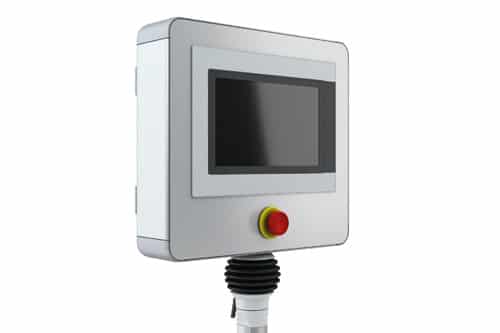

profiPANEL Standard



Designade kommandokapslingar i standardstorlekar.

Den ekonomiska versionen av HMI / kontrollkapslingar med ett djup av 90 mm. För alla som söker något snabbt, som bara kräver en liten kvantitet
eller som inte behöver millimeter-exakta dimensioner: För alla Er har vi utvecklat “profiPANEL Standard”.

Fyra standardstorlekar från en 90 mm grundprofil med individuellt konfigurerbar frontplatta, i vilken varje panel PC och ytterligare knappar eller omkopplare kan införlivas.
Bakväggen (på långsidan av kapslingen) har lås och gångjärn. profiPANEL Standard är normalt lagervara och därav tillgänglig och billigare än specialanpassade kapslingar.

Fördelarna med “profiPANEL Standard” i sammanfattat:
• Fyra ekonomiska standardstorlekar för att passa paneldatorer upp till 21 ”
• Billigt alternativ på grund av standardisering
• Kortare leveranstider då komponenterna finns i lager
• Anpassad bearbetning av frontplattan
• Idealisk för mindre ordervolymer
• Ingresskydd IP 65

4 enkla steg till en snygg och ekonomisk kapsling:
1: Välj kapslingsdimensioner baserat på den planerade inbyggda monteringen.
2: Definiera bearbetningen av den främre plattan som krävs.

Kategori: Panel och displaykapslingar

Ladda ner produktkatalog

Egenskaper



Minimalistisk, multi-variabel design för moderna maskiner

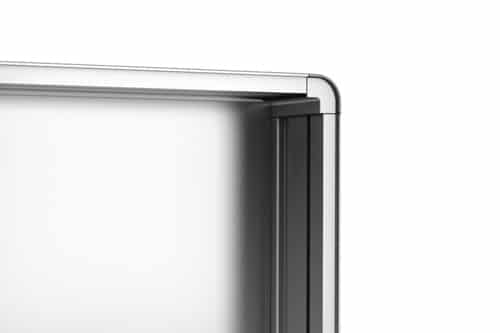

Frontplattan är permanent ansluten till inneslutningen, monterad nästan kantlös.

Kapslingen består av Extruderad aluminium
PA hörnbitsskydd, RAL 7035

Standardfrontplåt: Aluminium 3 mm, Al Mg 1, silveroxiderad

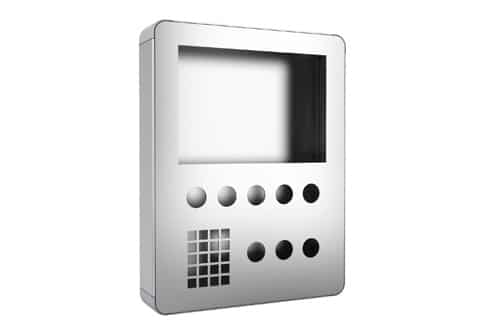

Bearbetade frontplåtar, borrade, stämplade, graverade eller tryckta

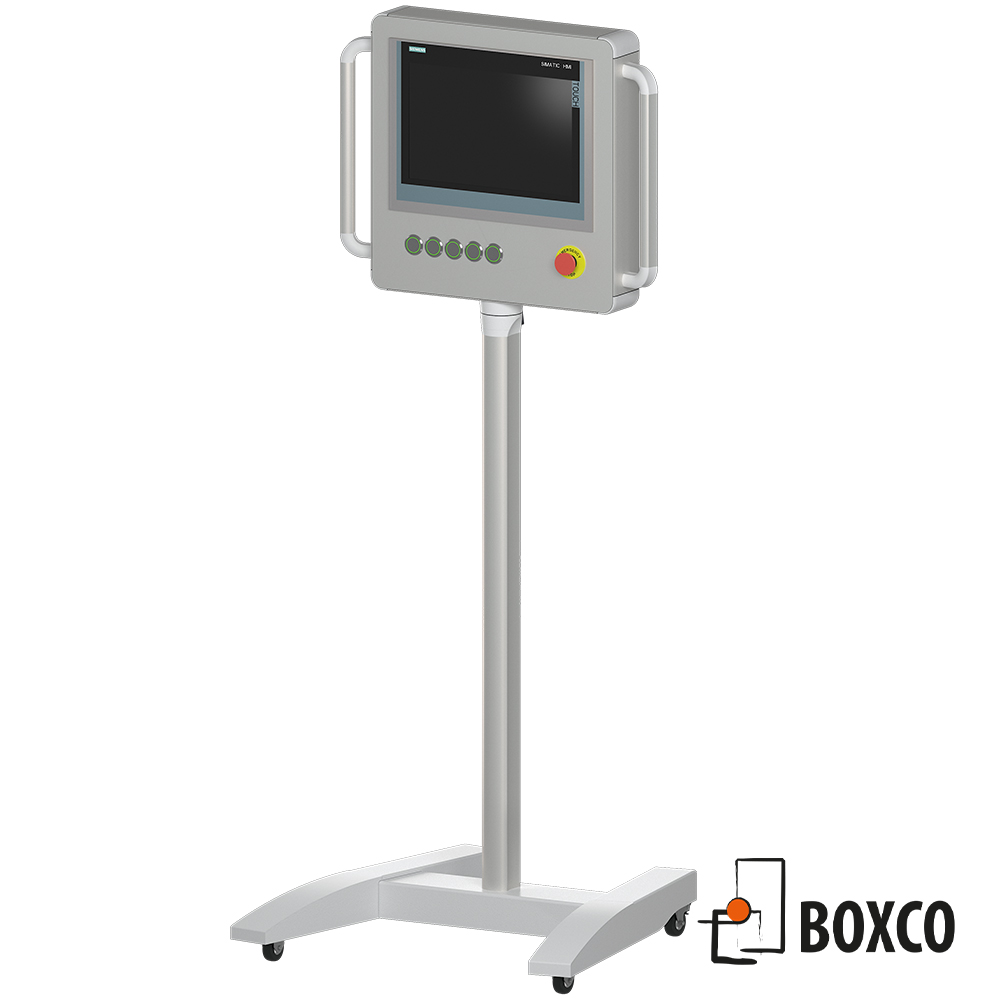

OPTION: Profilhandtag, PA, RAL 7035 och extruderad aluminium

Skyddslås (standard): Lås och yttre gångjärn (på långsidan av skåpet)

Fastsättning med koppling på ROLEC-bärarmsystem profiPLUS 50, alternativt väggfäste.

Interna fästen
Spår för fjädermutter M4 / M5

Ingressskydd IP 65 / EN 60529


Certifieringar


multiPanel Standard storlekar:

Fyra standard storlekar för skärmar:

Storlek Beskrivning Artikel nummer
L x W x H 400 x 400 x 90mm för infälld montering mellan 10'' to 12'' 331090AAA
L x W x H 400 x 520 x 90 mm för infälld montering mellan 12'' to 15'' 331090BBB
L x W x H 520 x 520 x 90 mm för infälld montering mellan 15'' to 17'' 331090CCC
L x W x H 520 x 600 x 90 mm för infälld montering mellan 17'' to 21'' 331090DDD
