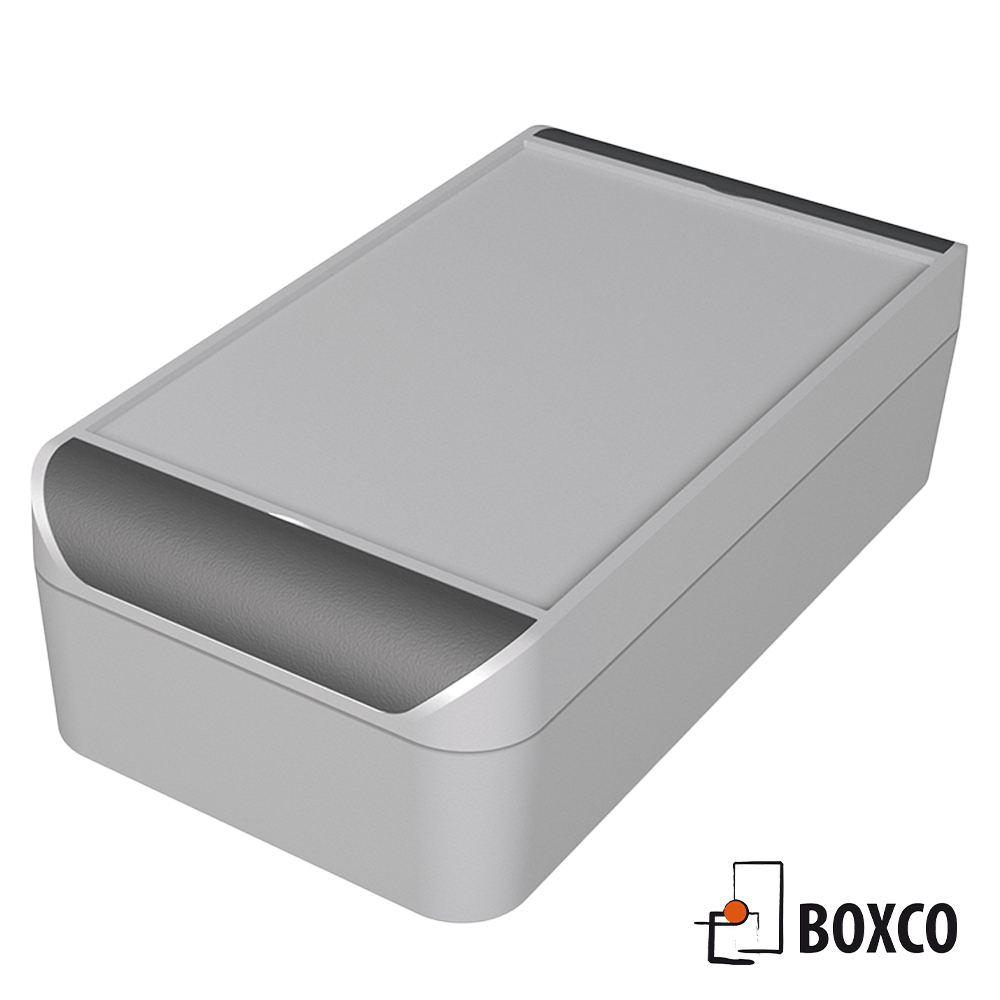

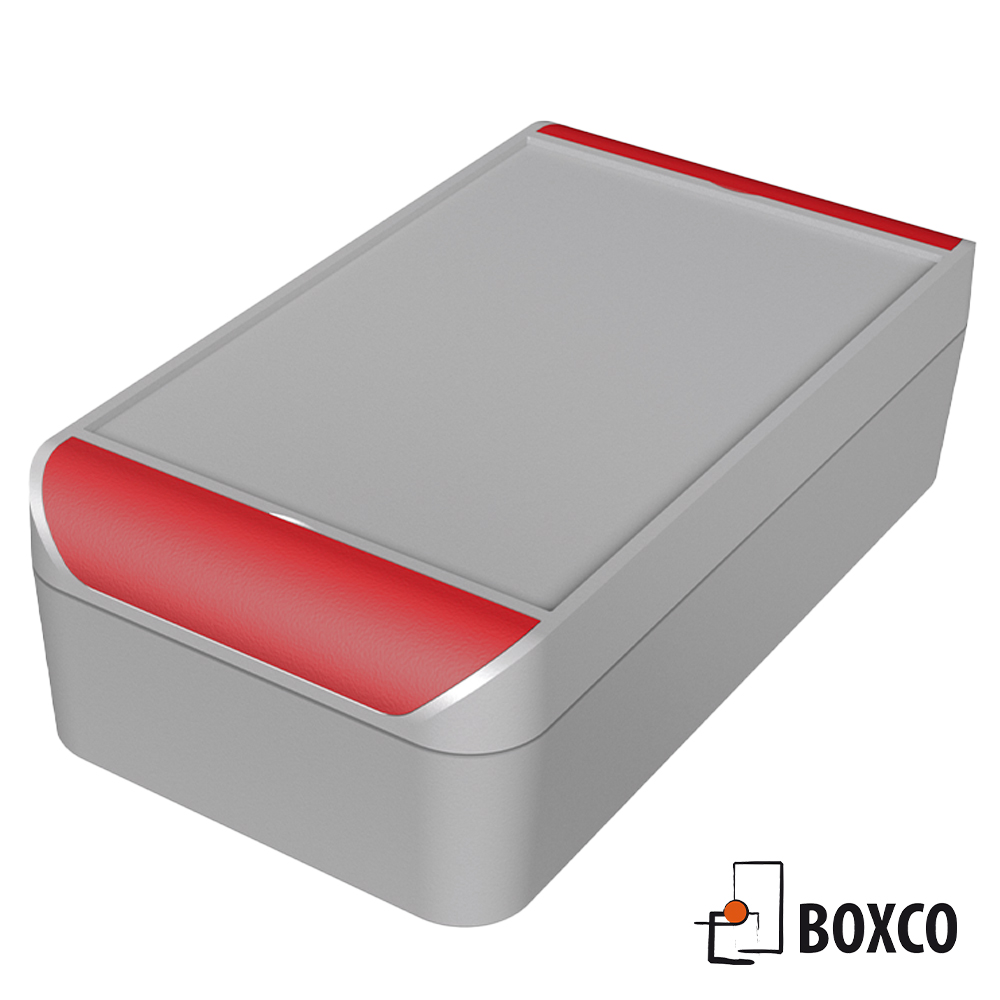

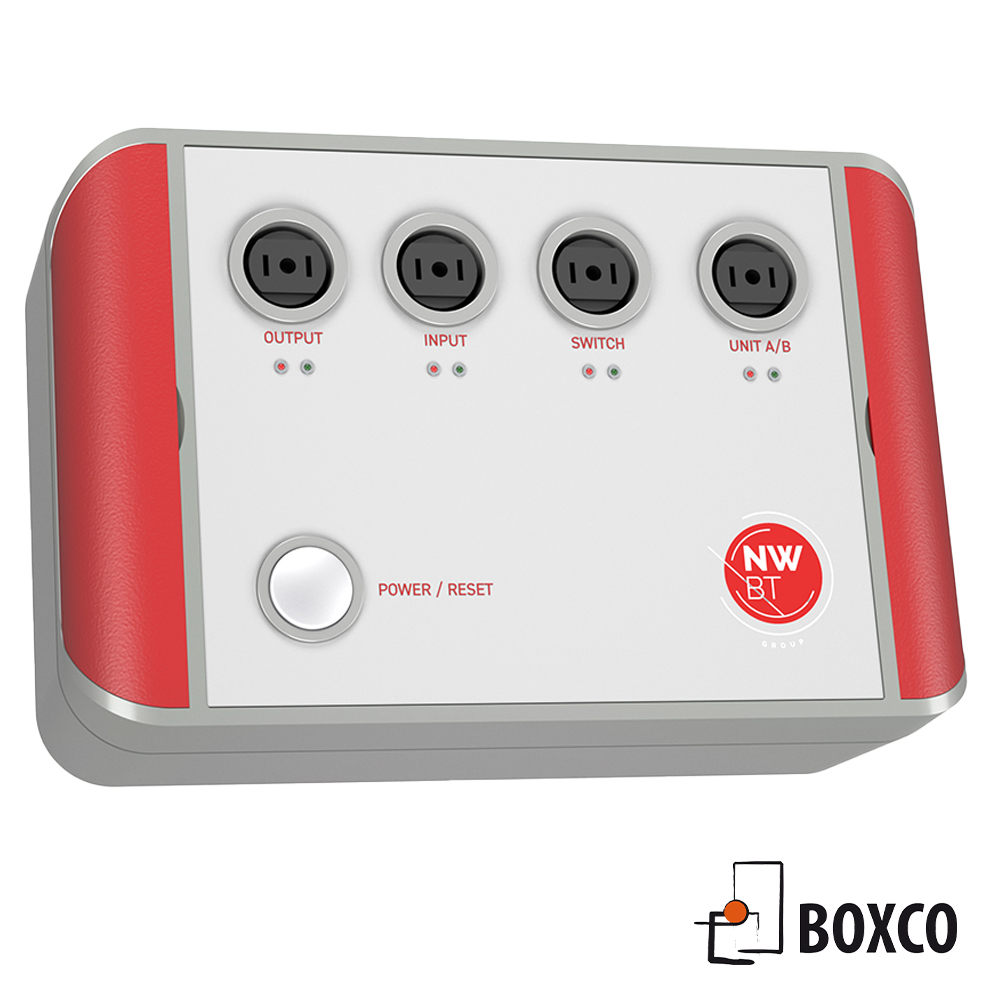

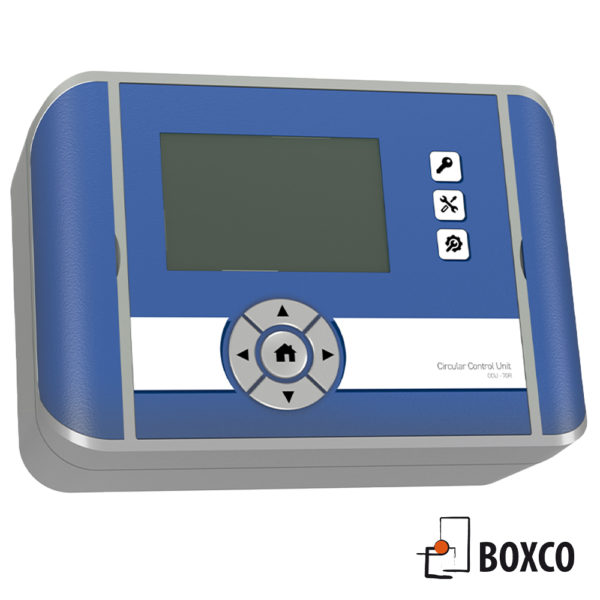

Kapsling med spännande design och teknologi från Rolec. Integrerade ”Lockhållare”. Fastsättning av lådan med monterat lock, möjlighet för t.ex. plombering. Fästpunkter i locket för möjlig montering av kretskort. Tillgänglig i 8 storlekar.
Kategori: ABS-Polykarbonat
Ladda ner produktkatalog
Serie: starCASE
Skyddsklass: IP 66
Lådstorlekar:
5 storlekar från 120 x 90 x 50 mm till 280 x 170 x 60 mm
Användningsområden:
Mät- och styrteknik
 |
Integrerat lockskydd |
 |
EMC avskärmning |
 |
Isättbar låskolv |
 |
Låssats / Förslutningssats |
Lådmaterial:
ABS/FR (-40°C till +80°C), halogenfri
Släppvinkel 2° - Innermåttet minskar kontinuerligt till lådans botten med 2°
Skruvar:
Rostfria 1.4567, oförlorbara.
Skyddsklass
IP 66/EN 60529
Isolering:
Helt skyddsisolerande enligt VDE 010000
Packning:
Formgjuten packning av silikon (-40°C till +120°C)
Montering:
Separata lock och fastmonterings kanaler med fäste utanför packningen
Inbyggnad:
Ett flertal fästpunkter för självgängande skruvar finns både i kapslingens underdel och i lock
Färg:
Grå RAL 7035
På begäran: Specialfärg

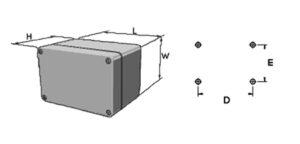

| Type | Part No. | Length | Width | Height | Weight (g) | Mounting point D | Mounting point E | Shielding | Integrated lid supports | Sealing set | Insert lock | Download |
| SC 090 | 230.090.000 | 120 | 90 | 50 | 155 | 99 | 34 | o | ⬤ | o | o | Download |
| SC 092 | 230.092.000 | 160 | 90 | 50 | 191 | 139 | 34 | o | ⬤ | o | o | Download |
| SC 110 | 230.110.000 | 140 | 110 | 60 | 232 | 119 | 54 | o | ⬤ | o | o | Download |
| SC 112 | 230.112.000 | 200 | 110 | 60 | 346 | 179 | 54 | o | ⬤ | o | o | Download |
| SC 130 | 230.130.000 | 160 | 130 | 60 | 277 | 139 | 74 | o | ⬤ | o | o | Download |
| SC 132 | 230.132.000 | 220 | 130 | 60 | 382 | 199 | 74 | o | ⬤ | o | o | Download |
| SC 150 | 230.150.000 | 180 | 150 | 60 | 350 | 159 | 94 | o | ⬤ | o | o | Download |
| SC 172 | 230.172.000 | 280 | 170 | 60 | 531 | 259 | 114 | o | ⬤ | o | o | Download |
