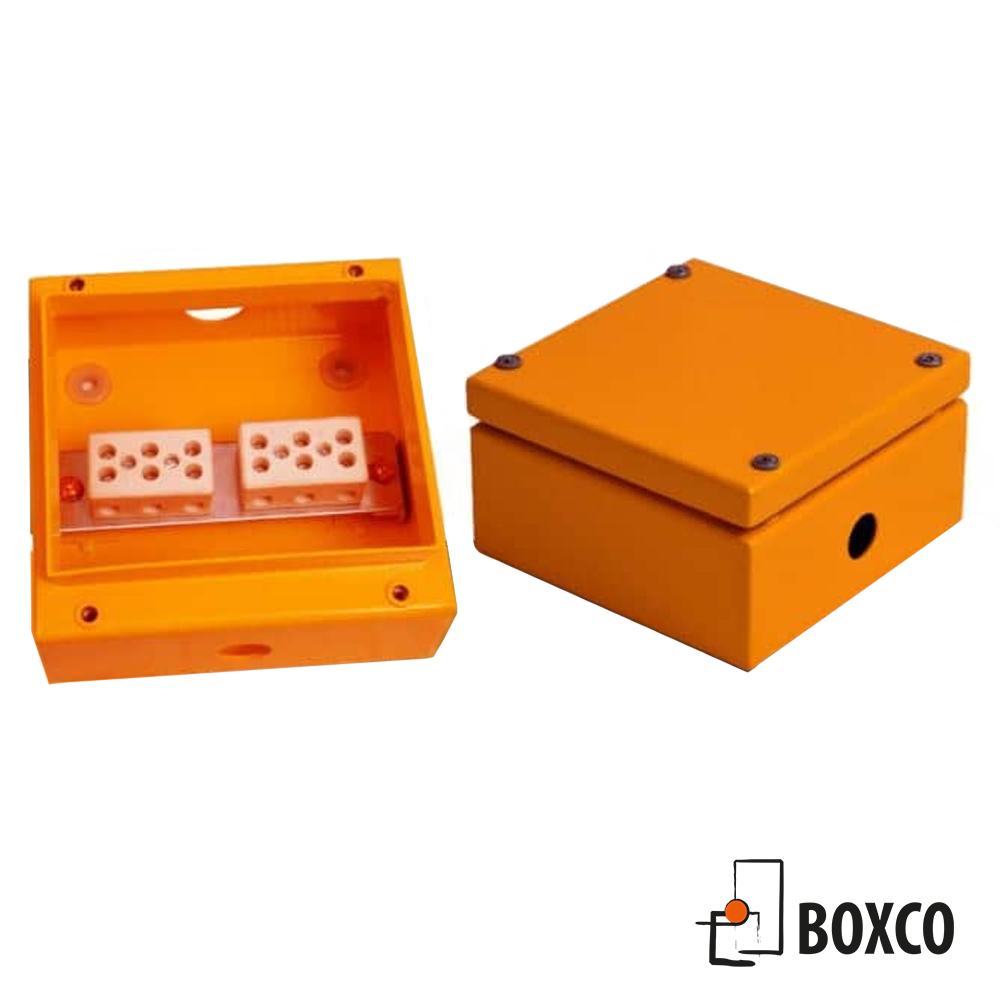

E30/E60/E90 brandklassad kopplingsbox

Kapslingar som uppfyller brandstandard DIN4102 part 12 (BS6387:2013).

  • Brandmotstånd i enlighet med DIN 4102 del 12 (tysk standard) i kombination med ”Fire Survival”-kablar och keramiskt terminalblock.
  • Inbyggt  brandmotstånd från yttre flammor, vatten samt yttre påverkan enligt BS 6387: 2013 i kombination med brandklassade kablage och keramiskt terminalblock.
  • Skyddet mot oavsiktlig kontakt säkerställs av kapslingen.

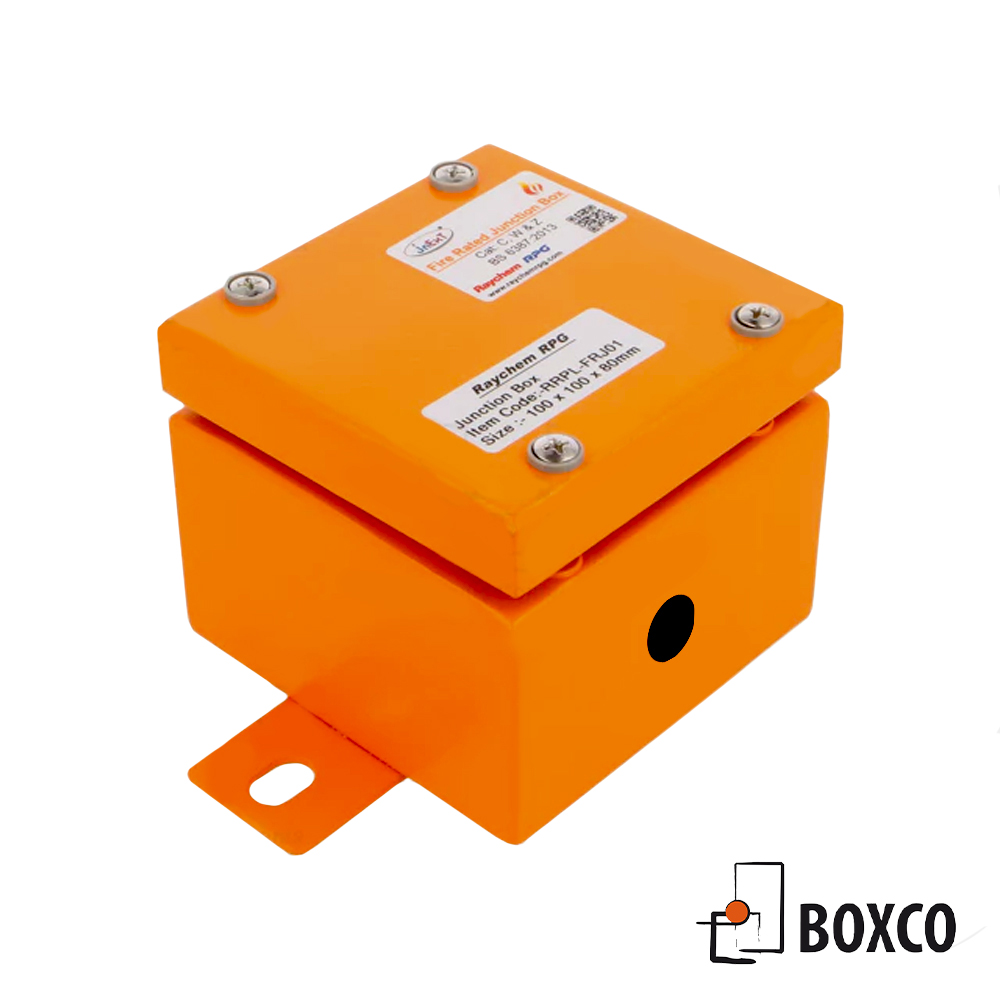

  • Yttre konsoler för montering.
  • Brandklassad korskopplingsbox för kablage upp till 4 mm².

I kombination med rätt kabel och rätt terminalblock så kommer kopplingsboxen kunna koppla t ex larm även om lågorna slår direkt mot kapslingen.
Detta var dessvärre inte fallet i storbranden på Dusseldorfflygplatsen-96 där brandlarmet bröts och inte nådde delar av flygplatsen och 17 människor dog då de inte uppfattade att det brann innan det var försent.

E30/E60/E90 definierar tiden som kopplingen skall kunna stå emot 950 graders omgivningstemperatur i slutet rum med specifikt testade kablage.

Lådorna har distinkt RAL2003 (orange) färg så man snabbt ser att dessa uppfyller kravet, dom uppfyller även IP 65/66.

Kapslingarna finns tillgängliga från storlek 100x100x80 till 350x250x105.

Vänta inte på olyckan utan börja projektera för detta redan idag!



Artikeldata

Art nr Längd Bredd Höjd Lock höjd 2 polig 3 polig
FRJ 01 100 100 80 18 1 1
FRJ 02 150 150 100 18 2 2
FRJ03 200 150 100 18 4 3
FRJ04 200 200 105 18 4 3
FRJ05 250 150 100 18 5 3
FRJ06 350 250 105 18 6 4

Specifikationer

Rated insulation voltage – 800V

Current carrying capacity – 57A

Tightening torque – 1,2Nm

IEC 62208-2011

DIN4102-12

BS6387:2013 (Cat C,W,Z)

IEC60529 (IP)

IEC62262 (impact)



Egenskaper

Material:
Stål, pulverlackerad
Färg:
RAL 2003 (Orange)
IP Klassning:
IP 66
Slagtålighetsklass:
IK 10 (20 Joule)
