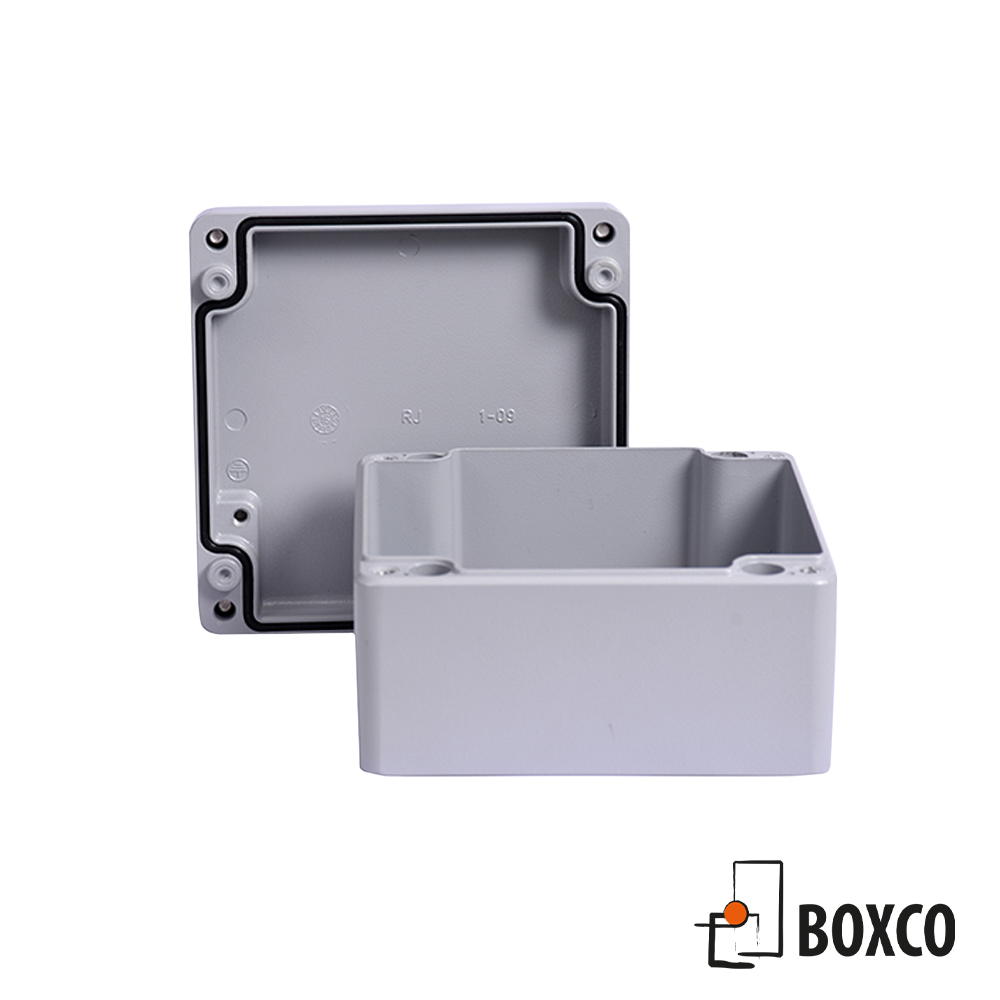

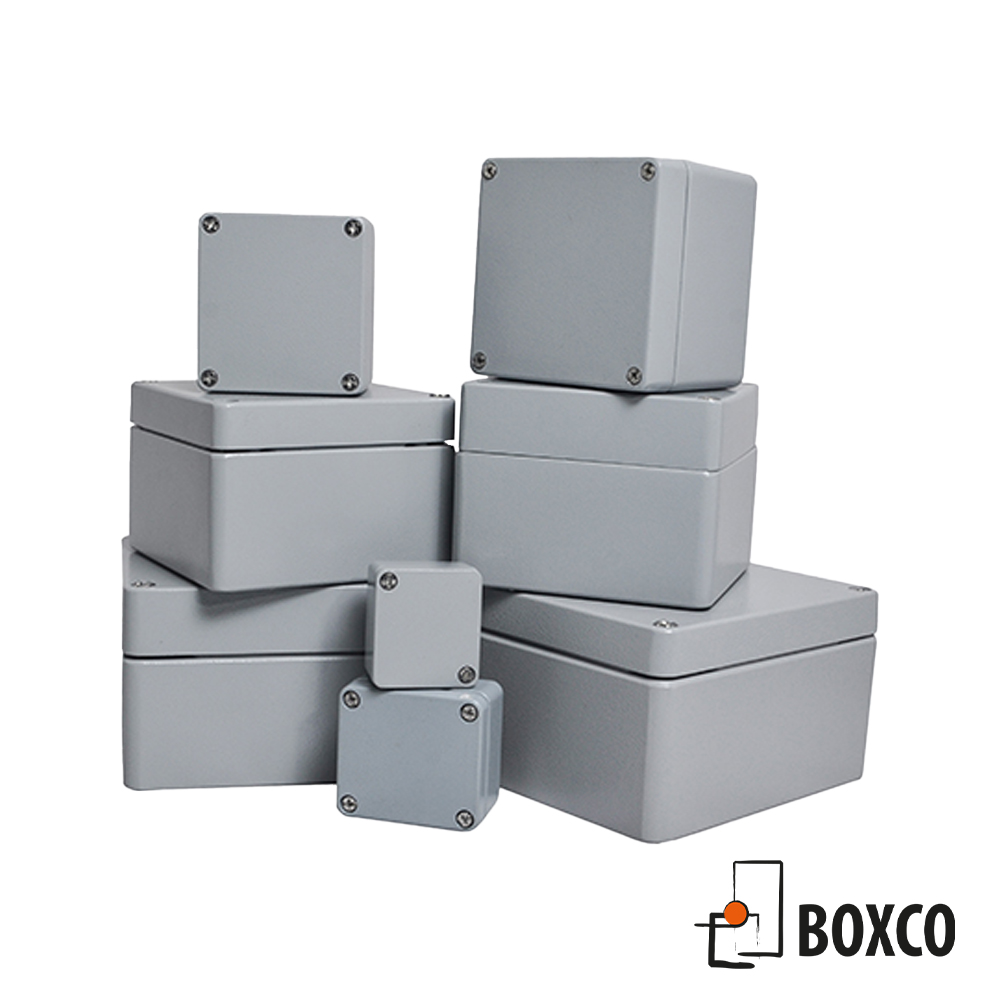

Raychem RPG kapslingar i aluminium är kända för att ge all elektrisk utrustning fullständig säkerhet.
Raychems fabriker är välutrustade med alla faciliteter som krävs för att bearbeta kapslingen enligt kundens krav.
Dessa anpassade tjänster inkluderar bearbetning, målning samt screentryck. I serien finns 37 olika varianter.
Kategori: Aluminiumkapslingar
Ladda ner produktkatalog| Material | Aluminum Alloy (AlSi12) |
| IP | IP 66 (IP67, IP68 on Request) |
| Impact Energy | IK 09 (10 Joules) |
| Temperature Range | -40°C to +80°C (Neoprene) -30°C to +150°C (Viton) -55°C to +125°C (EMC) -60°C to +140°C (Silicone) |
| Gasket | Neoprene , Silicone, Viton, EMC |
| Color | 1. Natural Finish (Pretreated) 2. RAL 7001 (Other colours on Request) |
| Artikel nummer |
Y → Yes | Standard Accessories | Certification | ||||||||||||||||
| Externa Dimensioner (mm) | Monterings plåt |
M6 Externa Fästen |
Externa Gångjärn |
Interna Gångjärn |
DIN Rail |
Silicon Packning |
IP 66 | IP 67 | IP 68 | Impact Test IK | EMC | ||||||||
| Längd | Bredd | Höjd | TS15 | TS35 | |||||||||||||||
| BA504530 | 50 | 45 | 30 | – | – | – | – | – | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA986434 | 98 | 64 | 34 | – | – | – | – | – | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA156434 | 150 | 64 | 34 | – | – | – | – | – | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA586434 | 58 | 64 | 34 | – | – | – | – | – | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA758057 | 75 | 80 | 57 | Y | – | – | – | Y | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA128057 | 125 | 80 | 57 | Y | – | – | – | Y | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA178057 | 175 | 80 | 57 | Y | – | – | – | Y | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA258054 | 250 | 80 | 54 | Y | – | – | – | Y | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA101081 | 100 | 100 | 81 | Y | Y | Y | – | Y | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA161081 | 160 | 100 | 81 | Y | Y | Y | – | Y | – | Y | Y | Y | Y | IK 09 | Y | ||||
| BA121281 | 122 | 120 | 81 | Y | Y | Y | – | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA221290 | 220 | 120 | 90 | Y | Y | Y | – | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA261690 | 260 | 160 | 90 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA361690 | 360 | 160 | 90 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA161691 | 160 | 160 | 91 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA282311 | 280 | 230 | 110 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA332311 | 330 | 230 | 110 | Y | – | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA202318 | 200 | 230 | 110 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA332318 | 330 | 230 | 180 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA221281 | 220 | 120 | 81 | Y | Y | Y | – | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA121291 | 122 | 120 | 91 | Y | Y | Y | – | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA181810 | 180 | 180 | 100 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA281810 | 280 | 180 | 100 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA202318 | 200 | 230 | 180 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA403111 | 400 | 310 | 110 | Y | Y | Y | Y | – | Y | Y | Y | Y | – | IK 09 | Y | ||||
| BA403111 | 400 | 310 | 180 | Y | Y | Y | – | – | Y | Y | Y | Y | – | IK 09 | Y | ||||
| BA603111 | 600 | 310 | 110 | Y | Y | Y | – | – | Y | Y | Y | Y | – | IK 09 | Y | ||||
| BA603118 | 600 | 310 | 180 | Y | Y | Y | – | – | Y | Y | Y | Y | – | IK 09 | Y | ||||
| BA402311 | 400 | 230 | 110 | Y | Y | Y | – | – | Y | Y | Y | Y | – | IK 09 | Y | ||||
| BA141490 | 140 | 140 | 90 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | IK 09 | Y | ||||
| BA201490 | 200 | 140 | 90 | Y | Y | Y | Y | – | Y | Y | Y | Y | Y | ||||||
